32/132
Bosch Rexroth AG
Produktbeschreibung
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Die in diesem Kapitel beschriebene Master/Slave-Funktion bezieht sich auf die
Druck- und Schwenkwinkelregelung von mehreren Pumpen, die mit der gleichen
Drehzahl betrieben werden und in
fördern. Für eine weitere Lösung, bei der mehrere SY(H)DFEn Pumpen auf
einer Welle betrieben werden und diese in verschiedene hydraulische Kreise
fördern, wird die Mehrkreisfunktion verwendet. Weitere Informationen zur
Mehrkreisfunktion finden Sie in der technischen Information RD 30014-02-Z.
Theoretisch lassen sich bei Bedarf zur Erzielung größerer Fördervolumina
beliebige SY(H)DFEn-Regelsysteme hydraulisch koppeln.
Hierbei muss nur eine Master-Pumpe festgelegt werden, an die auch der
Druckmessumformer angeschlossen wird.
Der Master regelt nunmehr sowohl Druck als auch Schwenkwinkel gemäß den
externen Sollwertvorgaben und gibt seinen Schwenkwinkel-Istwert oder Mengen-
Istwert an die Slave-Pumpen weiter. Die Slave-Pumpen berechnen aus dieser
Vorgabe und der aktuellen Drehzahl ihren eigenen Schwenkwinkel-Sollwert.
Dadurch wird ein gleichmäßiges und synchrones Verschwenken sichergestellt.
Die Slave-Pumpen arbeiten also nur in Schwenkwinkelregelung, weshalb in
dieser Betriebsart kein Druckmessumformersignal an deren Regelelektronik
aufgeschaltet werden darf.
Die Mengen-Sollwertvorgabe für den Slave kann nur in Verbindung mit einem
CAN-Bus verwendet werden. Nähere Informationen hierzu finden Sie in der CAN-
Bus-Beschreibung RD30014-02-Z. Im reinen analogen Master/Slave-Betrieb wird
nur der Schwenkwinkel-Istwert an den Slave weitergegeben. Hierzu muss als
Ausgabegröße „SW-Sollwert für Slave" bei Analogausgang 2 (R608) ausgewählt
werden.
5.10.1 Beschaltung SY(H)DFEn
U
B
0 V
α
(I)
Soll
p
(I)
Soll
P
U

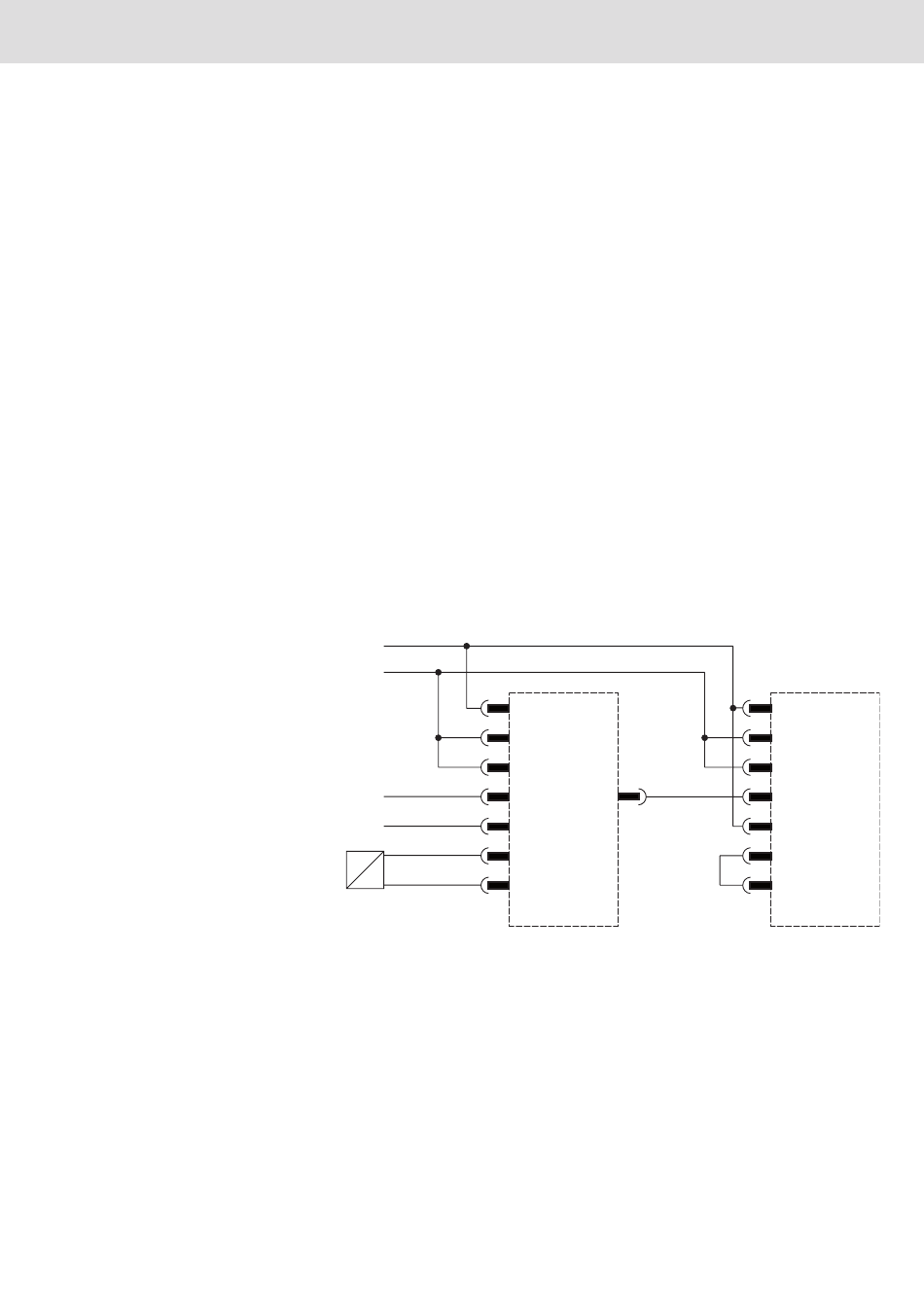

Abb. 14: Beschaltung SY(H)DFEn für Master/Slave-Betrieb (analog)
einen
hydraulischen Kreis (nicht auftrennbar)
1 U
B
2 L0
4 M0
5 α
α
6
Soll
Ist
7 p
Soll
10 p
- high
Ist
11 p
- low
Ist
Master
1 U
B
2 L0
4 M0
5 α
Soll
7 p
Soll
10 p
- high
Ist
11 p
- low
Ist
Slave
