&T
3.7
Serieller Anschluss
Beim Web-IO 1 x Digital Input, 1 x Digital Output ohne Com-
Server Funktionalität und beim Web-IO 19’’ OEM 4x Digital In-
put, 4x Digital Output steht die serielle Schnittstelle aus-
schließlich zu Konfigurationszwecken wie z.B. IP-Adressverga-
be zur Verfügung.
Die Pinbelegung dieser RS 3 -Schnittstelle ist identisch zu
der eines PCs. Das erlaubt den Einsatz von Standard-Kabeln.
Eine detaillierte Pinbeschreibung sowie die benötigten W&T-
Kabel für die wichtigsten Anwendungsfälle finden Sie in den
folgenden Abbildungen.

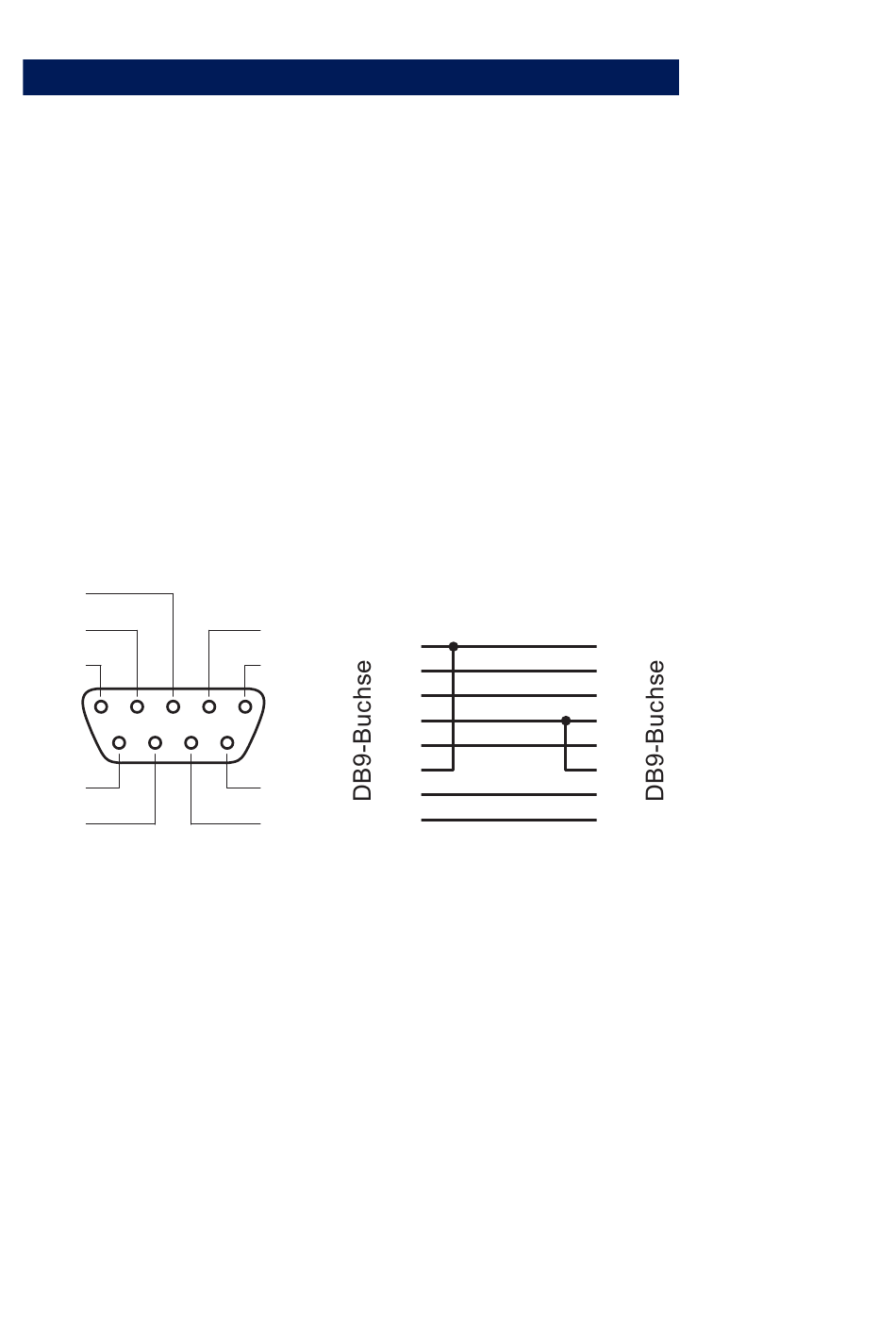

Pinbelegung und -funktion S232, DB9 Stecker
TxD
RxD
n.c.
1
2
3
6
7
DSR
RTS
Für die serielle Vergabe der IP-Adresse ist z.B. das Null-Mo-
dem-Kabel 1199x geeignet.
Das Web-IO 2x Digital Input, 2x Digital Output verfügt
nicht über eine serielle Schnittstelle.
rrtum und Änderung vorbehalten
DTR
GND
4
5
8
9
n.c.
CTS
Anschlüsse, Bedienelemente und LEDs
PC/PC-Kabel
1
2
3
4
5
6
7
8
#11992
4
3
2
1
5
6
8
7
63
