3.3.2 Input-Beschaltung
Die 1 digitalen Eingänge sind in 3 Gruppen zu je 4 Eingän-
gen unterteilt. Die Gruppen sind mit kV galvanisch
gegeneinander getrennt. Für jede Eingangsgruppe ist eine ei-
gene Bezugsmasse nach außen geführt.
Der erlaubte Eingangsspannungsbereich liegt bei +/-30V ge-
gen die entsprechende Bezugsmasse.
Die Schaltschwelle der Inputs liegt bei 8V +/- 1V. Spannun-
gen darunter werden als OFF bzw. 0 Signal erkannt. Span-
nungen über 8V wertet das Web-IO als ON bzw. 1 Signal. Ein-
gangsspannungen zwischen 7V und 9V sollten vermieden
werden, da eine definierte Zuordnung nicht sicher möglich
ist.
+12V
GND 12V
+18V
GND 18V
12-24V
AC/DC

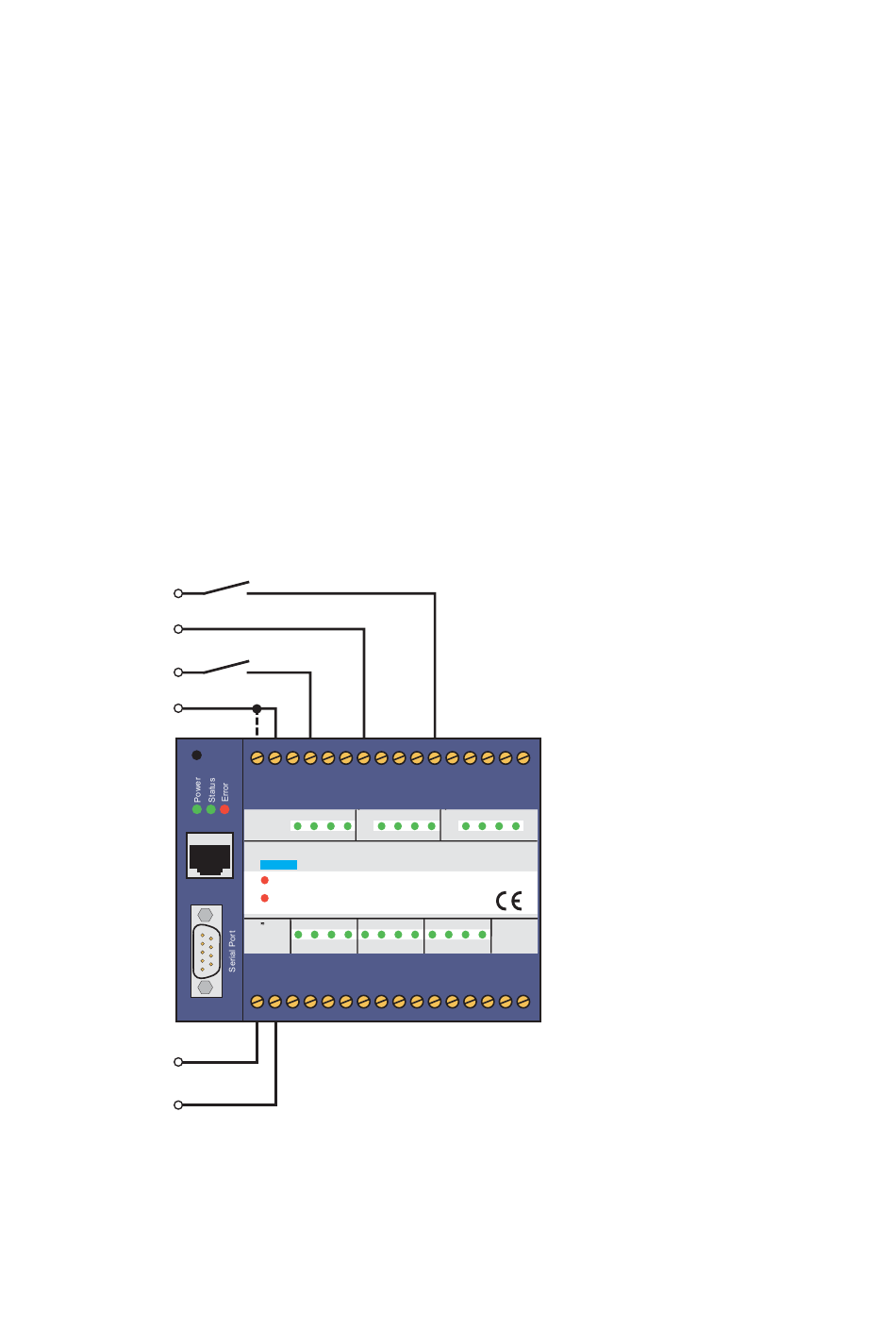

Das Anschlussbeispiel zeigt die Ansteuerung von zwei Inputs
mit Signalen aus verschiedenen Stromkreisen. Dabei ist es
wichtig, dass alle Signale einer Input-Gruppe den gleichen
Massebezug haben. Bei Signalen mit unterschiedlichem
Massebezug sollte die Anschaltung, wie im Beispiel gezeigt,
auf getrennte Input-Gruppen erfolgen.
