&T
Port-Konfiguration
zwei weitere Gruppen. Outputs 8,9,10 und 11 arbeiten
ungruppiert, sind also einzeln schaltbar.

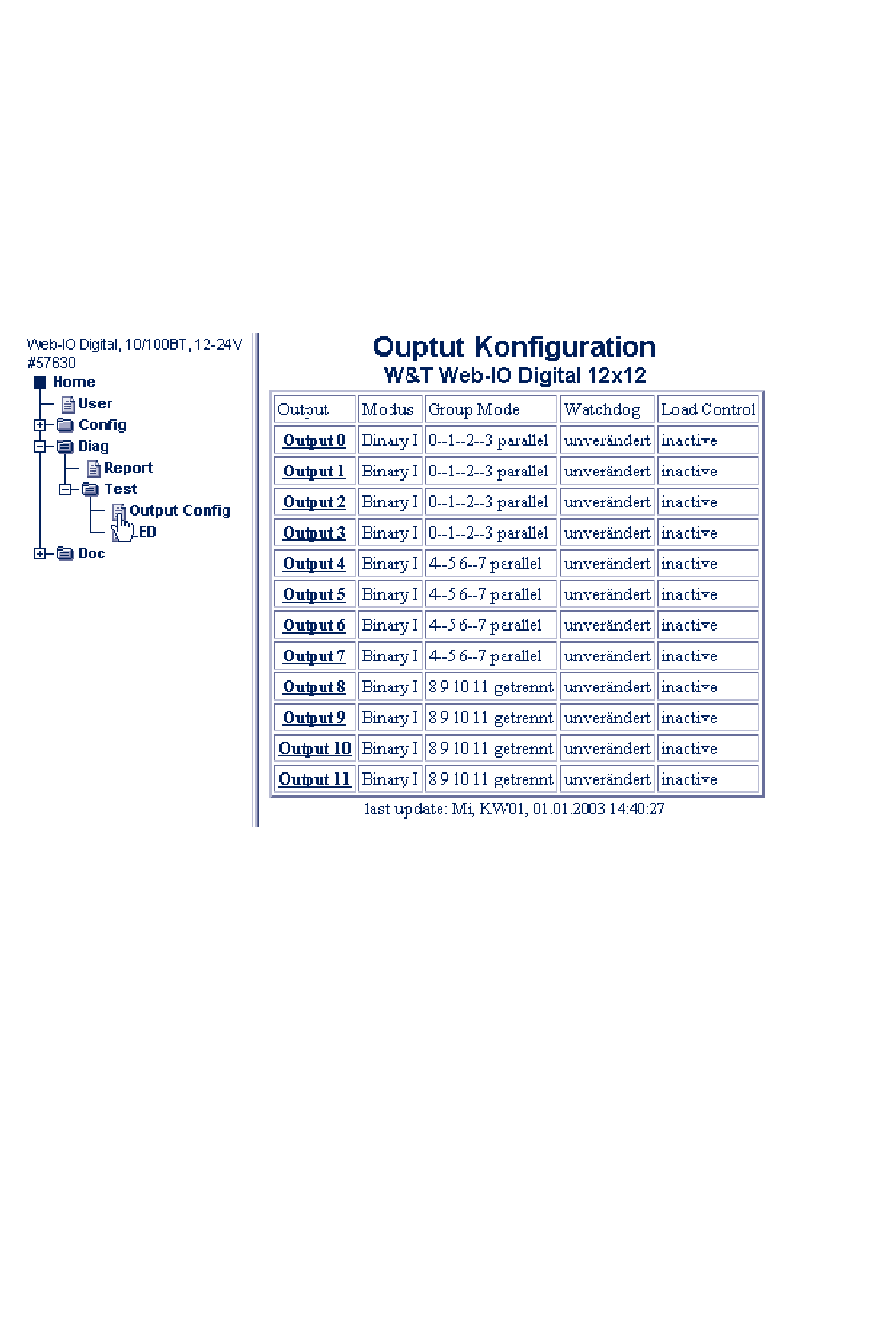

Eine weitere Möglichkeit, die Gruppenbildung auf einen Blick
Diag >> Test >> Output Config
anzusehen, finden Sie unter
Group Mode.
in der Spalte
m
dministrator
Notwendige Zugriffsrechte:
6.3.3 Logik Funktionen
Das Web-IO erlaubt es, Outputs in Abhängigkeit des Zu-
stands bestimmter Inputs zu schalten.
Ein Beispiel
Output 0 soll auf ON gesetzt werden, wenn Input 0 und In-
put 1 auf OFF stehen.
Damit die Logikfunktionen auf einen Output angewendet
werden können, muss dieser zunächst auf die Betriebsart
Logic
konfiguriert werden.
69
rrtum und Änderung vorbehalten
