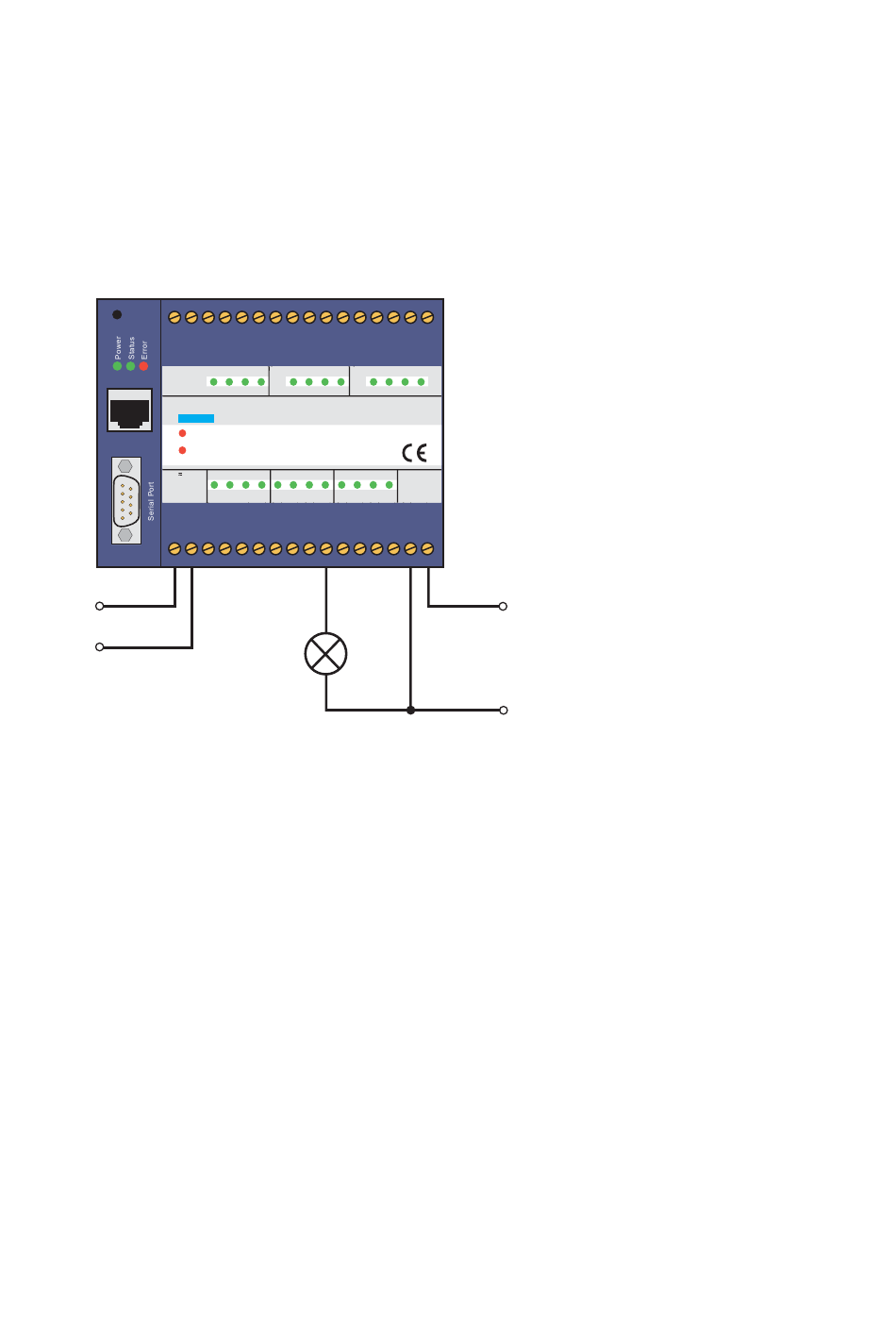

3.3.3 Output-Beschaltung
Die 1
Outputs des Web-IO sind stromtreibend. Die
Versorgungsspannung für die Outputs kann zwischen +6 V
und +30 V (Gleichspannung) liegen und wird über die Klem-
men 16 (Vdd) und 15 (GND) eingespeist.
Reset
17 18 19 20 21 22 23 24 25 26
GND
GND
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
12-24V
AC/DC
Jeder Output darf max. 500mA schalten. Um höhere Schalt-
ströme zu erreichen, können einzelne Outputs zu Gruppen
von
oder 4 zusammen geschaltet werden. Der maximale
Schaltstrom ergibt sich aus der Summe der Einzelströme. Bei
Ausgängen max. 1A, bei 4 Ausgängen max. A.
Die Outputs verfügen über eine thermische Überlast-
sicherung und sind kurzschlussfest. Im OFF-Zustand erfolgt
darüber hinaus eine Überprüfung, ob an den Outputs eine
Last vorhanden ist. Bei angeschlossener Last fließt daher
auch bei abgeschaltetem Output ein Messstrom von ca.
10µA. Das kann bei an den Outputs angeschlossenen LEDs
zu einem leichten Glimmen auch im Ruhezustand führen.
Über das Web-based Management kann eine Last-
überwachung aktiviert werden, die den Anwender bei fehlen-
der Last (z.B. Drahtbruch) oder Überlast informiert.
48
