Input Mask
Markieren Sie hier alle Inputs, die bei der logischen Verknüp-
fung berücksichtigt werden sollen.
Input Inverter
Hier wird festgelegt, ob der ON oder OFF-Zustand des Ein-
gangs berücksichtigt werden soll.
= Input wird berücksichtigt wenn ON-Signal anliegt
= Input wird berücksichtigt wenn OFF-Signal anliegt
Logic Func
Legt fest ob eine UND bzw. ODER-Verknüpfung angewendet
wird.
Output Inverter
Hier wird festgelegt, ob bei Eintreten der logischen Bedin-
gungen der Output auf ON oder auf OFF gesetzt werden soll.
= Output wird auf ON gesetzt
= Output wird auf OFF gesetzt

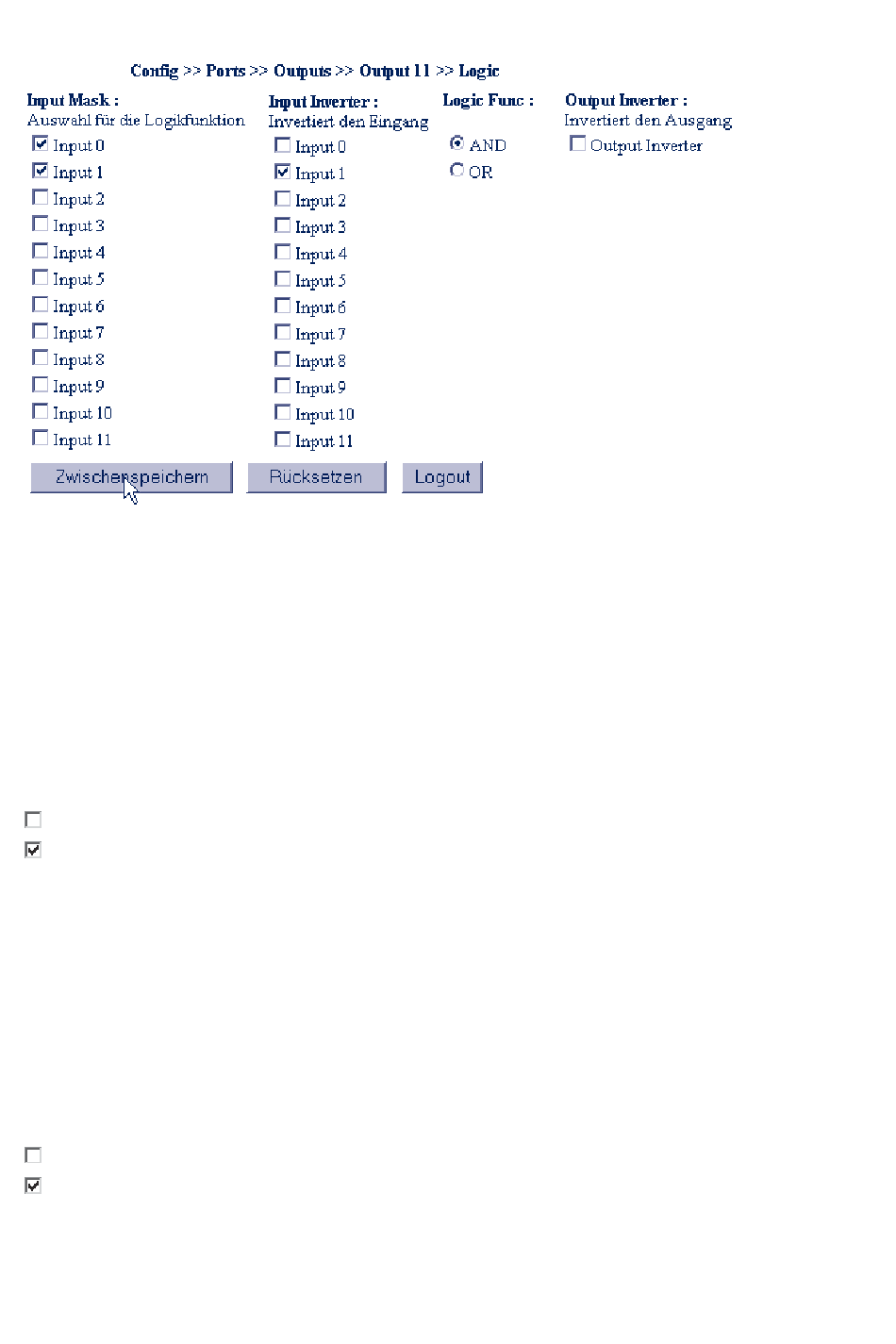

Beispiel
Die in der Abbildung gezeigte Konfiguration setzt Output 0 auf
ON, wenn Input 0 auf ON und Input 1 auf OFF gesetzt sind.
