Anschlüsse Web- O 2x Dig. nput, 2x Dig. Output
Type 57633, 57635

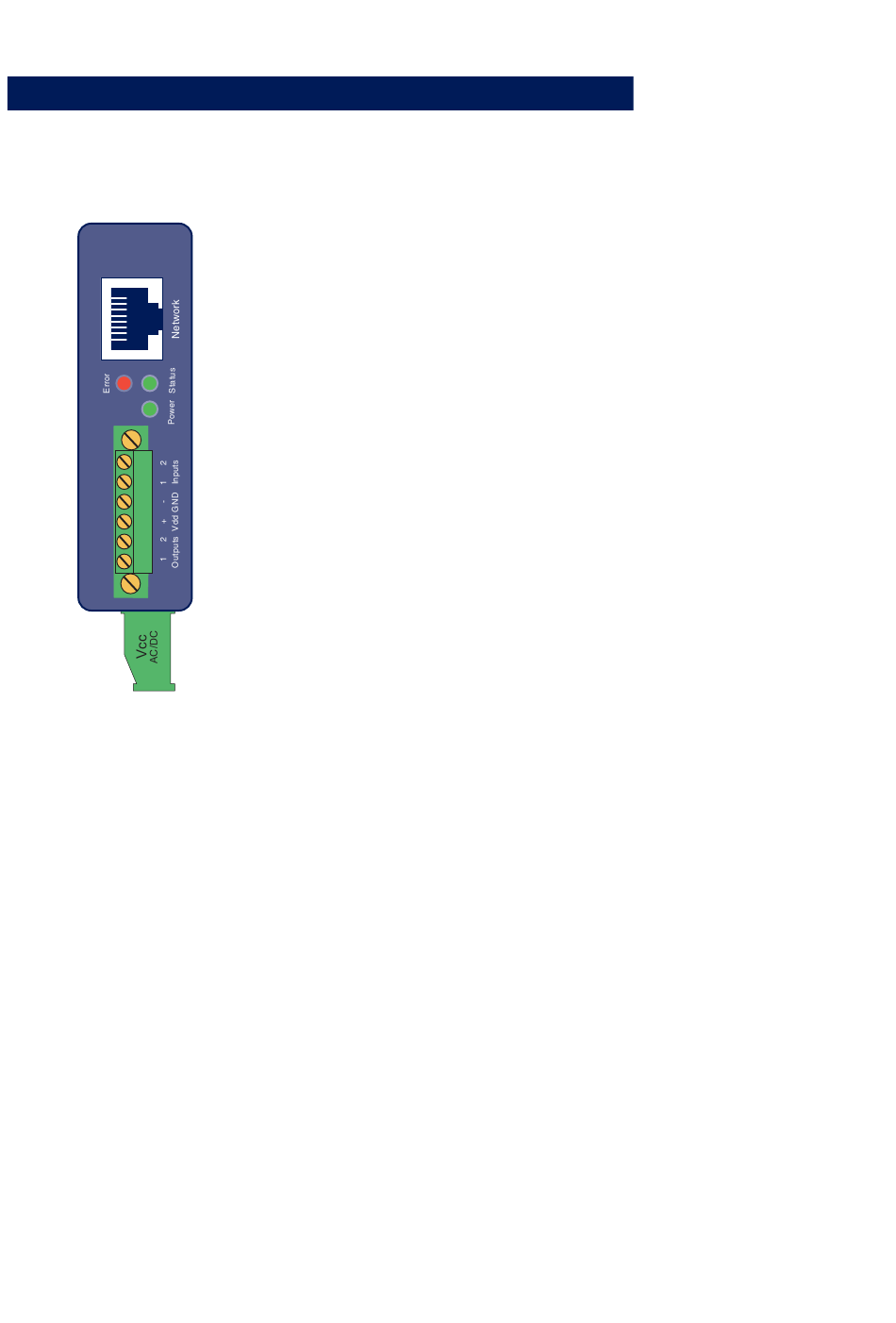

3.1.1 Versorgungsspannungseingang (Vcc)
Die Versorgungsspannung wird an den Schraubklemmen an
der Unterseite des Gehäuses angeschlossen. Die bei W&T er-
h ä l t l i c h e n S t e c k e r n e t z t e i l e s i n d d a z u a u f d e r
Niederspannungsseite mit einem Spezialstecker ausgerüstet.
Alternativ kann eine vorhandene Spannung zwischen 1 V
und 4V zur Versorgung angeklemmt werden. Da das Web-
IO mit Gleich- oder Wechselspannung betrieben werden
kann, spielt die Polarität der Versorgungsspannung keine
Rolle.
Um Kabelbruch zu vermeiden, empfehlen wir, die Draht-
enden mit Aderendhülsen auszustatten.
Die Klemmen Vdd an der Frontseite versorgen
ausschließlich die Schaltausgänge und benötigen eine
34
