Anschlüsse, Bedienelemente und LEDs

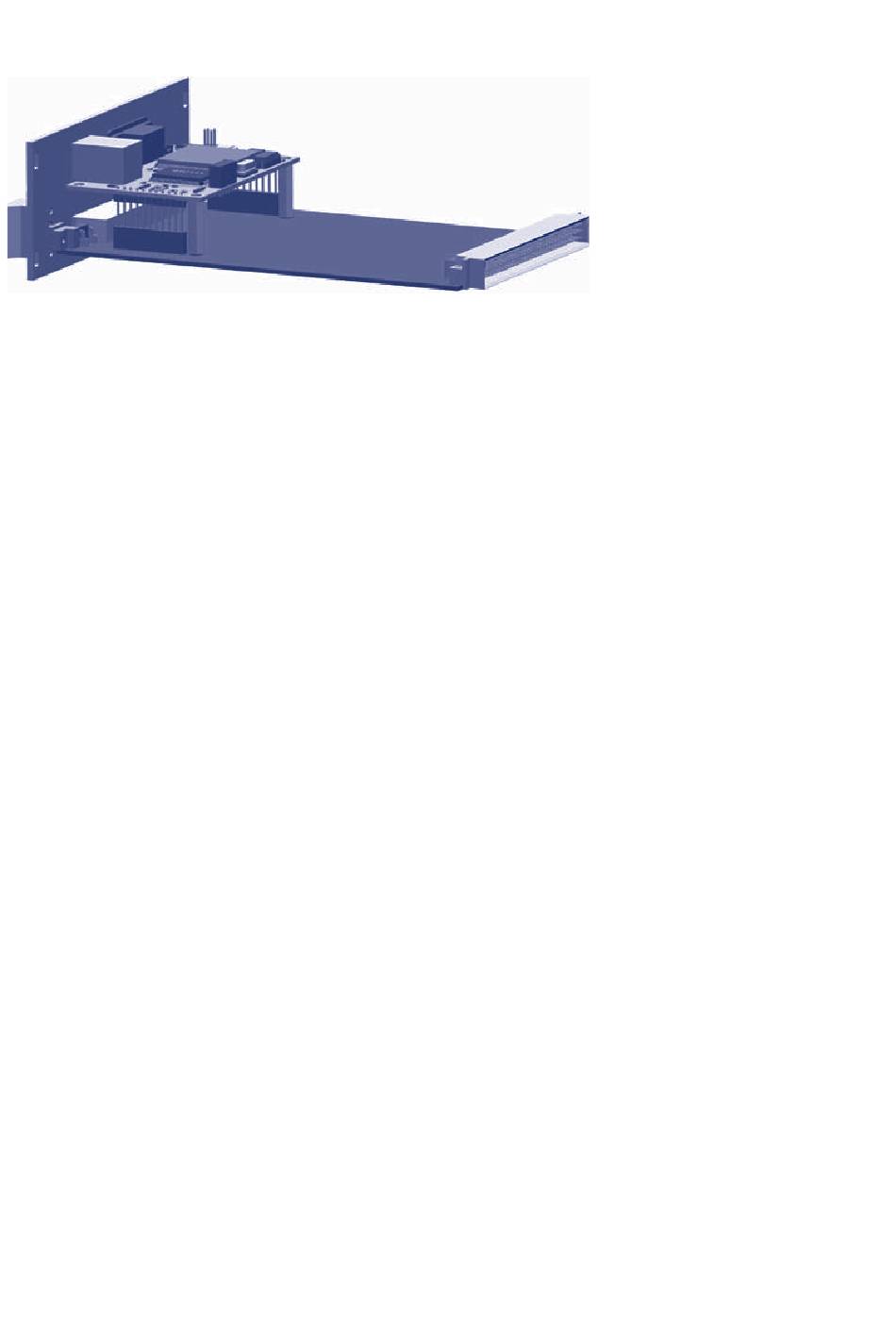

tecken ie die Web-IO 24x Digital OEM-Karte
niemals in bestehende 19’’- ysteme mit tandard Back-
Die Web-IO 24x Digital OEM-Karte hat eine
plane-Beschaltung.
eigene, spezifische Belegung. Eine Inbetriebnahme in nicht ge-
eigneten Systemen könnte sowohl die Karte als auch das vor-
handene System zerstören oder beschädigen.

3.5.3 Versorgungsspannung

Vcc + Power Supply
Spannungsversorgung für die Elektronik des Web-IO 19''
OEM 4x Digital Input, 4x Digital Output: + 4V DC gegen
Vcc GND.
Typische Stromaufnahme bei 4 V 150mA
Vcc GND
Bezugsmasse für Vcc + Power Supply

3.5.4 Input-Beschaltung

Das Web-IO 19'' OEM 4x Digital Input, 4x Digital Output
verfügt über 4 digitale Inputs, die in 6 Gruppen zu je 4 In-
puts unterteilt sind. Die Gruppen sind mit kV galvanisch
gegeneinander getrennt. Für jede Eingangsgruppe ist eine ei-
gene Bezugsmasse nach außen geführt.
Die Zuleitungen sollten nicht länger als nötig sein. Bei Ka-
bellängen unter m können ungeschirmte Kabel genutzt
werden.
