&T
Gleichspannung. Bitte lesen Sie hierzu den bschnitt
Beschaltung
3.1.2 Input-Beschaltung
Der erlaubte Eingangsspannungsbereich liegt bei +/-30V ge-
gen die Bezugsmasse.
Die Schaltschwelle der Inputs liegt bei 8V +/- 1V. Spannun-
gen darunter werden als OFF bzw. 0 Signal erkannt. Span-
nungen über 8V wertet das Web-IO als ON bzw. 1 Signal. Ein-
gangsspannungen zwischen 7V und 9V sollten vermieden
werden, da eine definierte Zuordnung nicht sicher möglich
ist.
z.B. 24V +
-
~
z.B. 18V
~

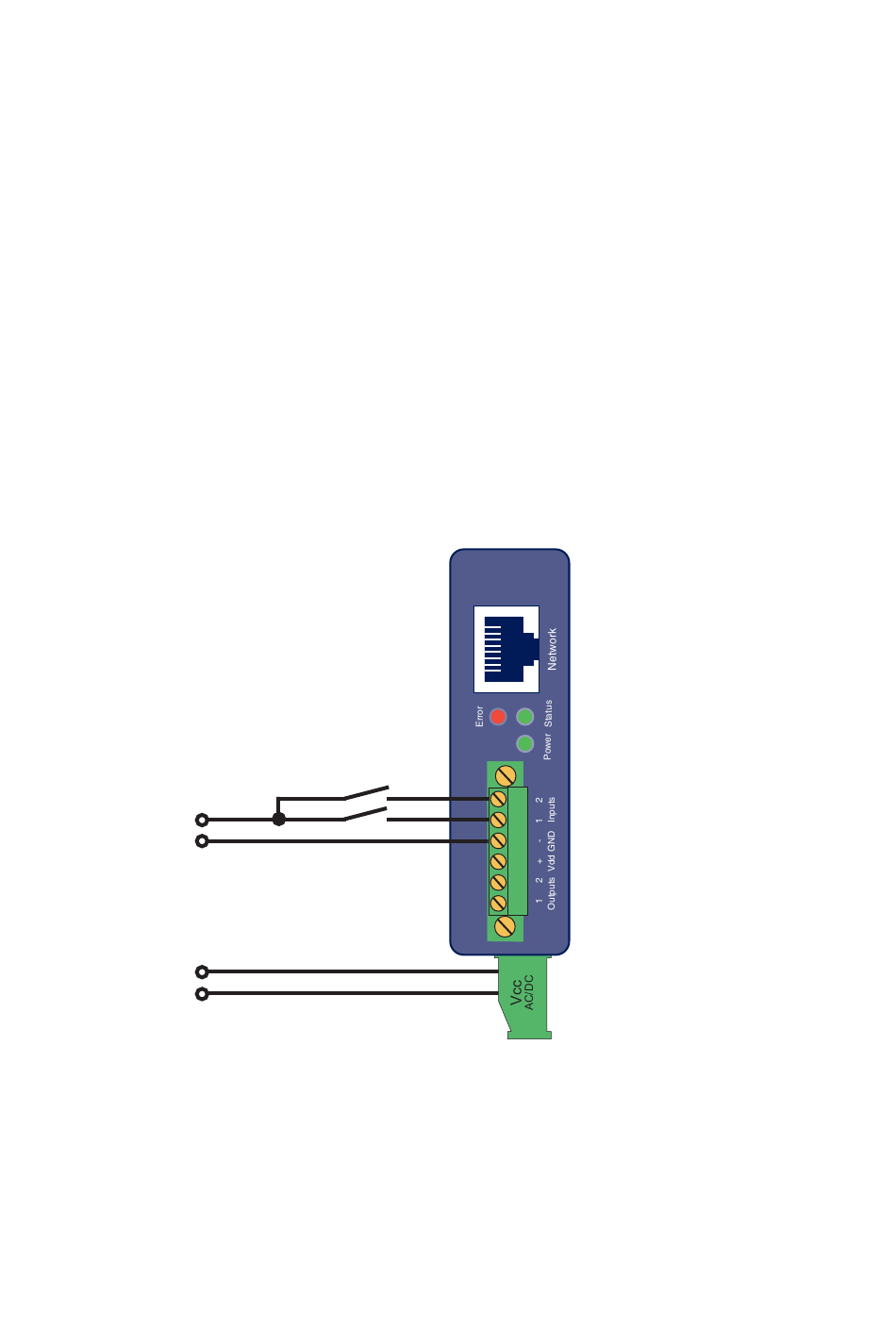

Das Anschlussbeispiel zeigt die Ansteuerung von zwei Inputs
mit Signalen aus verschiedenen Stromkreisen. Dabei ist es
wichtig, dass die Input Signale den gleichen Massebezug ha-
ben.
Die Zuleitungen sollten nicht länger als nötig sein. Bei Ka-
bellängen unter m können ungeschirmte Kabel genutzt
werden.
rrtum und Änderung vorbehalten
Anschlüsse, Bedienelemente und LEDs
Output-
35
