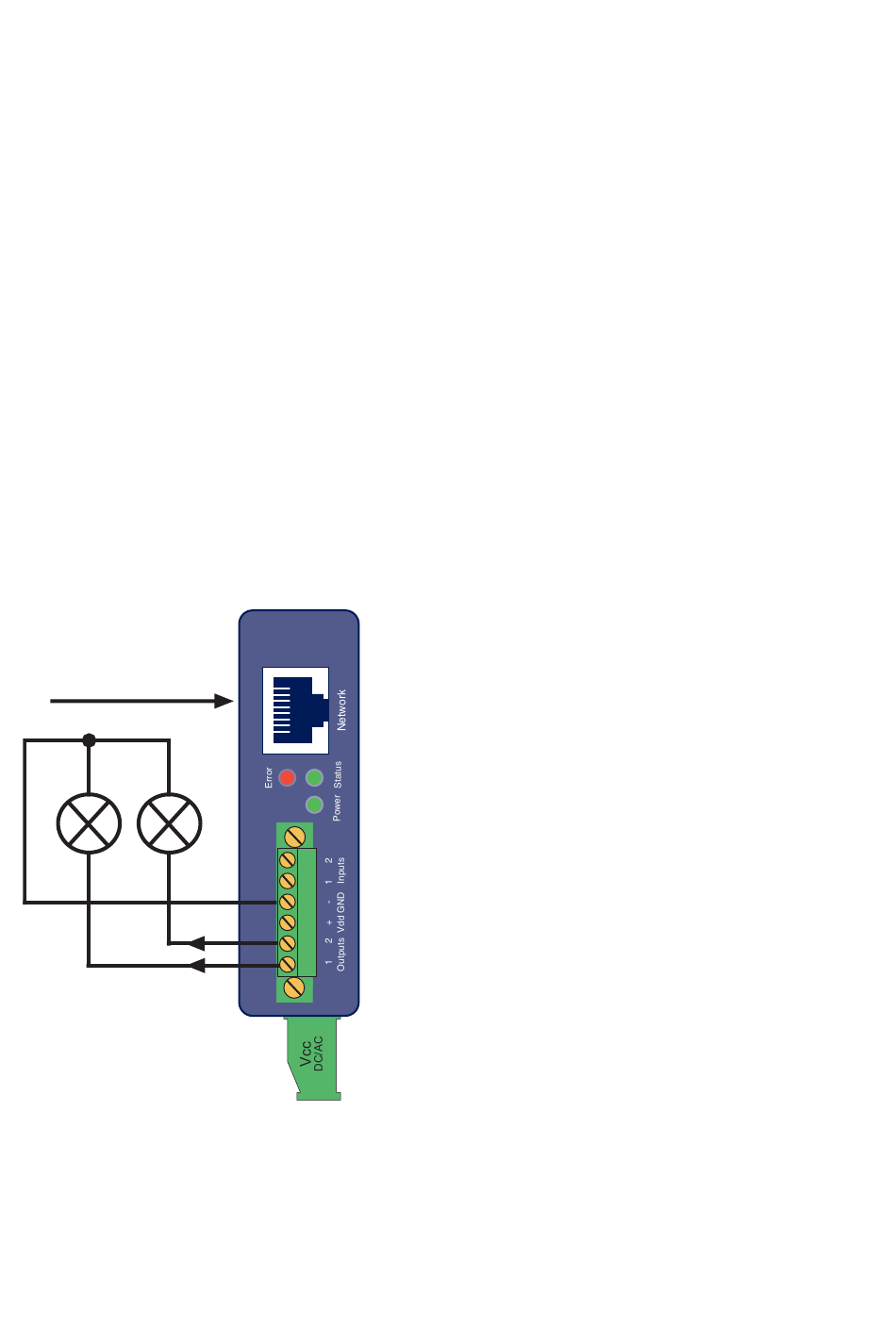

+30 V (Gleichspannung) liegen und wird über die Fron-Klem-
men 3 + 4 GND und Vdd eingespeist.
Jeder Output darf max. 500mA schalten. Um höhere Schalt-
ströme zu erreichen, können die beiden Outputs zu einer Grup-
pe zusammen geschaltet werden. Der maximale Schaltstrom er-
gibt sich aus der Summe der Einzelströme. Bei
max. 1A.
Bei der Dimensionierung der Ausgangsspannungsversorgung
sollte der benötigte Strom berücksichtigt werden. Wenn sich die
gewählte Output-Spannung zwischen 1 V und 4V Gleich-
spannung bewegt, können Vcc und Vdd auch aus der selben
Quelle versorgt werden.
Bei Versorgung über PoE können die Outputs alternativ über die
interne 4V Hilfsversorgung gespeist werden.
PoE
Power over Ethernet
24V DC
max. 150mA
Für beide Outputs stehen in diesem Fall zusammen max.
150mA Schaltstrom zur Verfügung. Die Hilfsversorgung ist mit
einer selbstheilenden thermischen Sicherung abgesichert. Bei
Überlast wird die Spannung abgeschaltet und steht nach Ent-
fernen der Last erst nach einigen Minuten wieder zur Verfügung.
