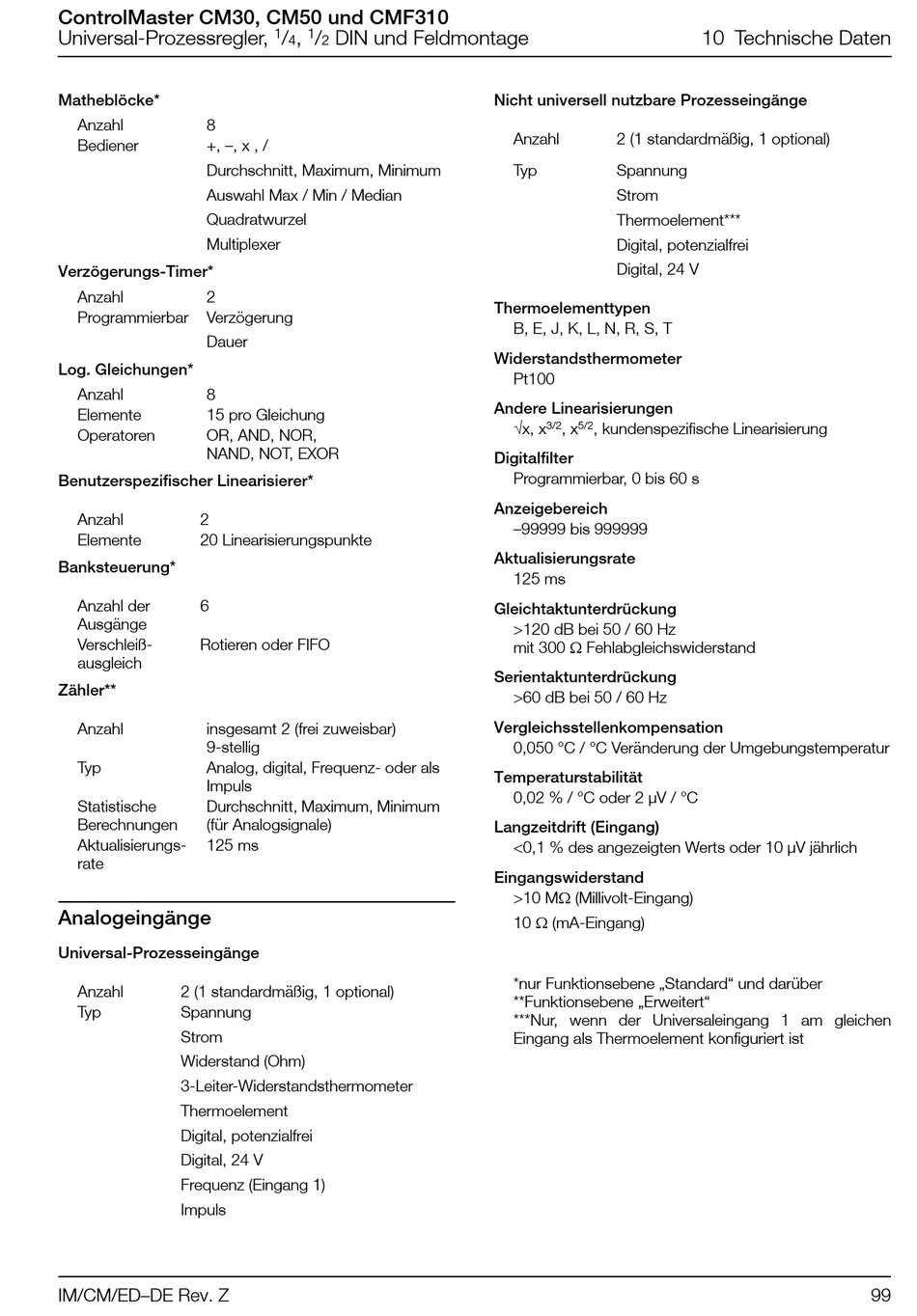

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
Matheblöcke*
Anzahl 8
Bediener +, –, x , /
Durchschnitt, Maximum, Minimum
Auswahl Max / Min / Median
Quadratwurzel
Multiplexer
Verzögerungs-Timer*
Anzahl 2
Programmierbar Verzögerung
Dauer
Log. Gleichungen*
Anzahl 8
Elemente 15 pro Gleichung
Operatoren OR, AND, NOR,
NAND, NOT, EXOR
Benutzerspezifischer Linearisierer*
Anzahl 2
Elemente 20 Linearisierungspunkte
Banksteuerung*
Anzahl der 6
Ausgänge
Verschleiß- Rotieren oder FIFO
ausgleich
Zähler**
Anzahl insgesamt 2 (frei zuweisbar)
9-stellig
Typ Analog, digital, Frequenz- oder als
Impuls
Statistische Durchschnitt, Maximum, Minimum
Berechnungen (für Analogsignale)
Aktualisierungs- 125 ms
rate
Analogeingänge
Universal-Prozesseingänge
Anzahl 2 (1 standardmäßig, 1 optional)
Typ Spannung
Strom
Widerstand (Ohm)
3-Leiter-Widerstandsthermometer
Thermoelement
Digital, potenzialfrei
Digital, 24 V
Frequenz (Eingang 1)
Impuls
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Nicht universell nutzbare Prozesseingänge
Anzahl 2 (1 standardmäßig, 1 optional)
Typ Spannung
Strom
Thermoelement***
Digital, potenzialfrei
Digital, 24 V
Thermoelementtypen
B, E, J, K, L, N, R, S, T
Widerstandsthermometer
Pt100
Andere Linearisierungen
x, x
3/2 5/2
, x , kundenspezifische Linearisierung
Digitalfilter
Programmierbar, 0 bis 60 s
Anzeigebereich
–99999 bis 999999
Aktualisierungsrate
125 ms
Gleichtaktunterdrückung
>120 dB bei 50 / 60 Hz
mit 300  Fehlabgleichswiderstand
Serientaktunterdrückung
>60 dB bei 50 / 60 Hz
Vergleichsstellenkompensation
0,050 °C / °C Veränderung der Umgebungstemperatur
Temperaturstabilität
0,02 % / °C oder 2 µV / °C
Langzeitdrift (Eingang)
<0,1 % des angezeigten Werts oder 10 µV jährlich
Eingangswiderstand
>10 M (Millivolt-Eingang)
10  (mA-Eingang)
*nur Funktionsebene „Standard" und darüber
**Funktionsebene „Erweitert"
***Nur, wenn der Universaleingang 1 am gleichen
Eingang als Thermoelement konfiguriert ist
10 Technische Daten
