ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

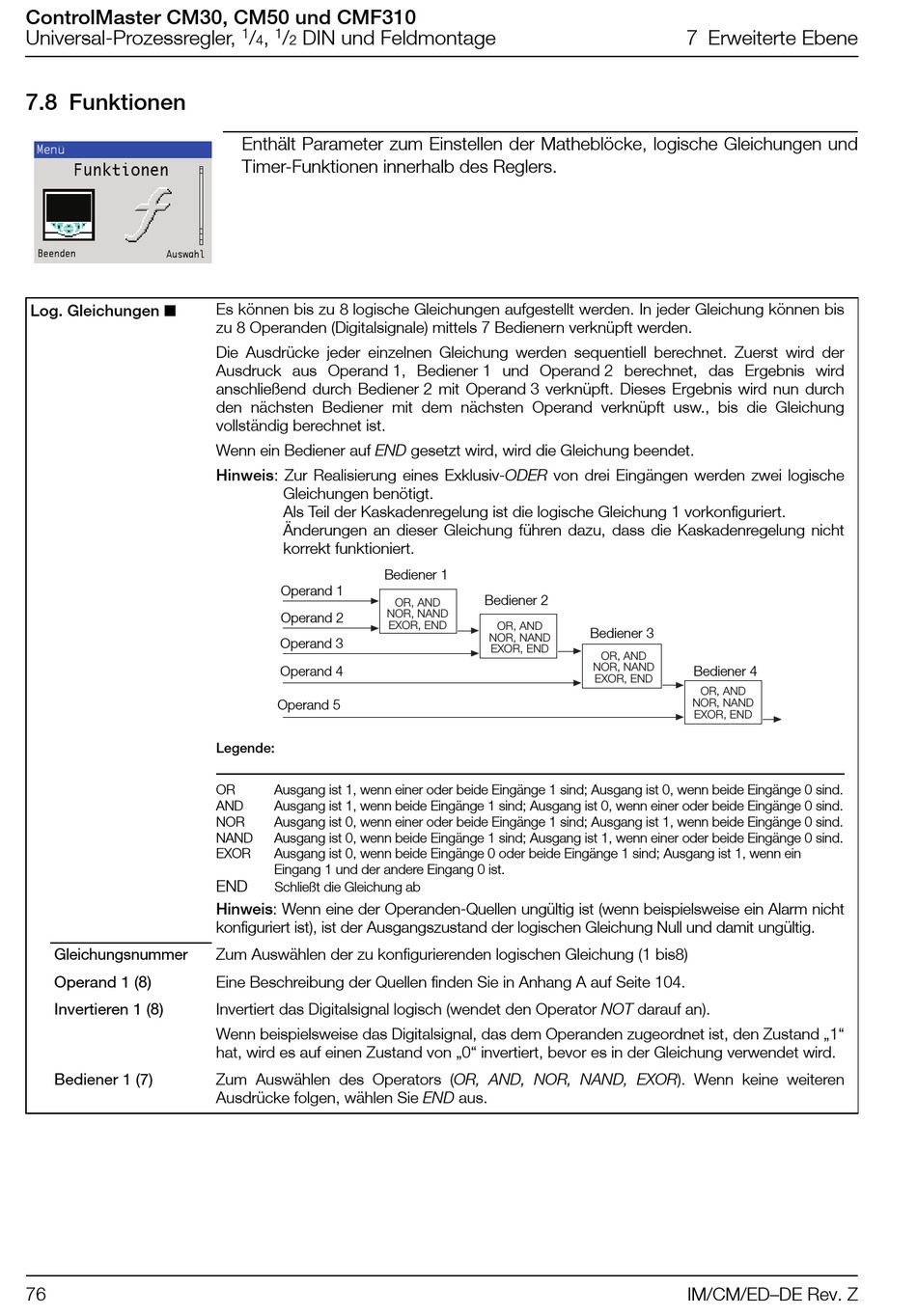

7.8 Funktionen

Menü
Funktionen
Beenden Auswahl
Log. Gleichungen 
Gleichungsnummer
Operand 1 (8)
Invertieren 1 (8)
Bediener 1 (7)
76
1 1
/ , / DIN und Feldmontage
4 2
Enthält Parameter zum Einstellen der Matheblöcke, logische Gleichungen und
Timer-Funktionen innerhalb des Reglers.
Es können bis zu 8 logische Gleichungen aufgestellt werden. In jeder Gleichung können bis
zu 8 Operanden (Digitalsignale) mittels 7 Bedienern verknüpft werden.
Die Ausdrücke jeder einzelnen Gleichung werden sequentiell berechnet. Zuerst wird der
Ausdruck aus Operand 1, Bediener 1 und Operand 2 berechnet, das Ergebnis wird
anschließend durch Bediener 2 mit Operand 3 verknüpft. Dieses Ergebnis wird nun durch
den nächsten Bediener mit dem nächsten Operand verknüpft usw., bis die Gleichung
vollständig berechnet ist.
Wenn ein Bediener auf END gesetzt wird, wird die Gleichung beendet.
Hinweis: Zur Realisierung eines Exklusiv-ODER von drei Eingängen werden zwei logische
Gleichungen benötigt.
Als Teil der Kaskadenregelung ist die logische Gleichung 1 vorkonfiguriert.
Änderungen an dieser Gleichung führen dazu, dass die Kaskadenregelung nicht
korrekt funktioniert.
Bediener 1
Operand 1
NOR, NAND
Operand 2
EXOR, END
Operand 3
Operand 4
Operand 5
Legende:
OR Ausgang ist 1, wenn einer oder beide Eingänge 1 sind; Ausgang ist 0, wenn beide Eingänge 0 sind.
AND Ausgang ist 1, wenn beide Eingänge 1 sind; Ausgang ist 0, wenn einer oder beide Eingänge 0 sind.
NOR Ausgang ist 0, wenn einer oder beide Eingänge 1 sind; Ausgang ist 1, wenn beide Eingänge 0 sind.
NAND Ausgang ist 0, wenn beide Eingänge 1 sind; Ausgang ist 1, wenn einer oder beide Eingänge 0 sind.
EXOR Ausgang ist 0, wenn beide Eingänge 0 oder beide Eingänge 1 sind; Ausgang ist 1, wenn ein
Eingang 1 und der andere Eingang 0 ist.
END
Schließt die Gleichung ab
Hinweis: Wenn eine der Operanden-Quellen ungültig ist (wenn beispielsweise ein Alarm nicht
konfiguriert ist), ist der Ausgangszustand der logischen Gleichung Null und damit ungültig.
Zum Auswählen der zu konfigurierenden logischen Gleichung (1 bis8)
Eine Beschreibung der Quellen finden Sie in Anhang A auf Seite 104.
Invertiert das Digitalsignal logisch (wendet den Operator NOT darauf an).
Wenn beispielsweise das Digitalsignal, das dem Operanden zugeordnet ist, den Zustand „1"
hat, wird es auf einen Zustand von „0" invertiert, bevor es in der Gleichung verwendet wird.
Zum Auswählen des Operators (OR, AND, NOR, NAND, EXOR). Wenn keine weiteren
Ausdrücke folgen, wählen Sie END aus.
OR, AND Bediener 2
OR, AND
NOR, NAND
EXOR, END
7 Erweiterte Ebene
Bediener 3
OR, AND
NOR, NAND
Bediener 4
EXOR, END
OR, AND
NOR, NAND
EXOR, END
IM/CM/ED–DE Rev. Z
