ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

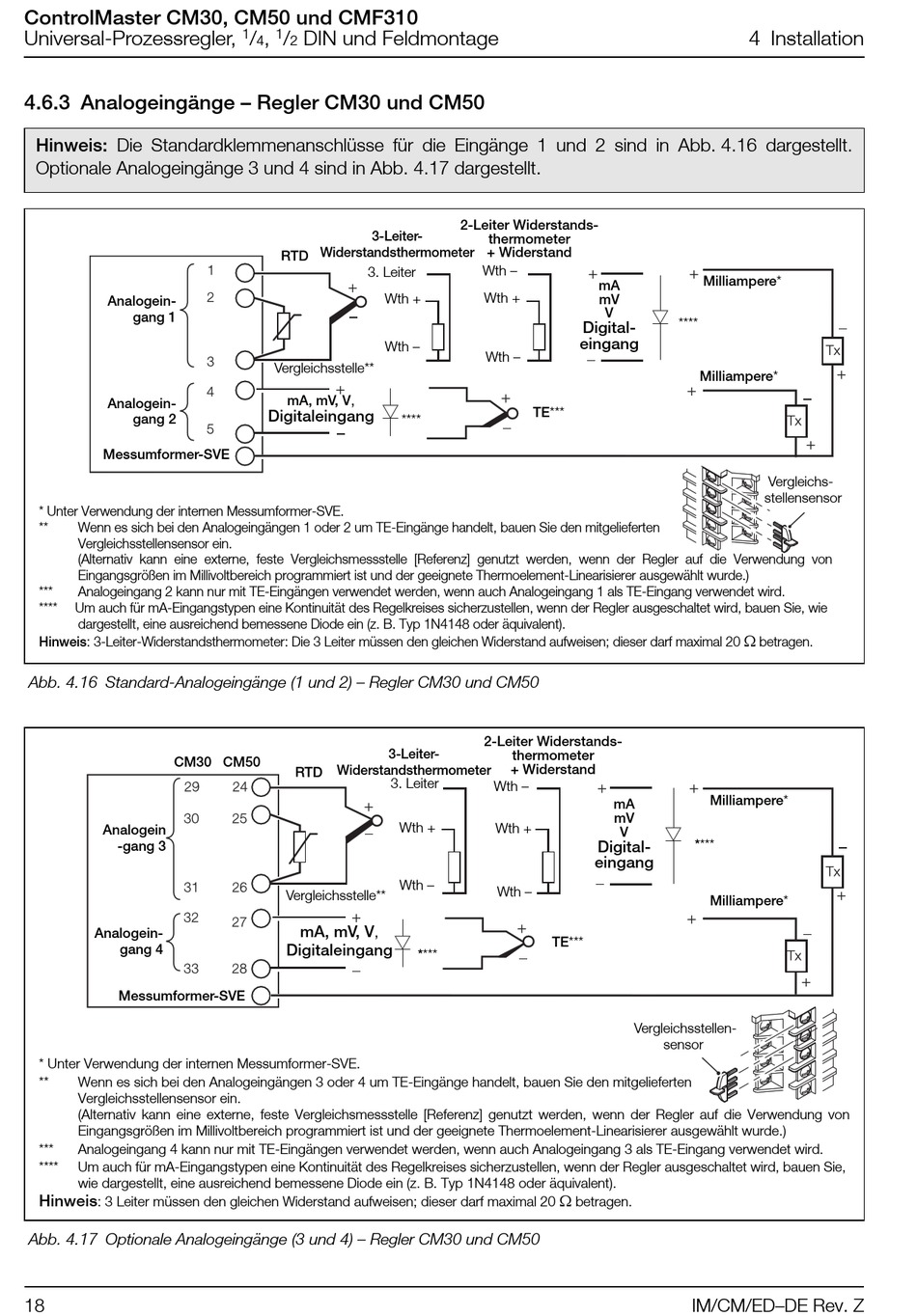

4.6.3 Analogeingänge – Regler CM30 und CM50
Hinweis: Die Standardklemmenanschlüsse für die Eingänge 1 und 2 sind in Abb. 4.16 dargestellt.
Optionale Analogeingänge 3 und 4 sind in Abb. 4.17 dargestellt.
Analogein-
gang 1
Analogein-
gang 2
Messumformer-SVE
* Unter Verwendung der internen Messumformer-SVE.
** Wenn es sich bei den Analogeingängen 1 oder 2 um TE-Eingänge handelt, bauen Sie den mitgelieferten
Vergleichsstellensensor ein.
(Alternativ kann eine externe, feste Vergleichsmessstelle [Referenz] genutzt werden, wenn der Regler auf die Verwendung von
Eingangsgrößen im Millivoltbereich programmiert ist und der geeignete Thermoelement-Linearisierer ausgewählt wurde.)
*** Analogeingang 2 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 1 als TE-Eingang verwendet wird.
**** Um auch für mA-Eingangstypen eine Kontinuität des Regelkreises sicherzustellen, wenn der Regler ausgeschaltet wird, bauen Sie, wie
dargestellt, eine ausreichend bemessene Diode ein (z. B. Typ 1N4148 oder äquivalent).
Hinweis: 3-Leiter-Widerstandsthermometer: Die 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20
Abb. 4.16 Standard-Analogeingänge (1 und 2) – Regler CM30 und CM50
CM30 CM50
Analogein
-gang 3
Analogein-
gang 4
Messumformer-SVE
* Unter Verwendung der internen Messumformer-SVE.
** Wenn es sich bei den Analogeingängen 3 oder 4 um TE-Eingänge handelt, bauen Sie den mitgelieferten
Vergleichsstellensensor ein.
(Alternativ kann eine externe, feste Vergleichsmessstelle [Referenz] genutzt werden, wenn der Regler auf die Verwendung von
Eingangsgrößen im Millivoltbereich programmiert ist und der geeignete Thermoelement-Linearisierer ausgewählt wurde.)
*** Analogeingang 4 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 3 als TE-Eingang verwendet wird.
**** Um auch für mA-Eingangstypen eine Kontinuität des Regelkreises sicherzustellen, wenn der Regler ausgeschaltet wird, bauen Sie,
wie dargestellt, eine ausreichend bemessene Diode ein (z. B. Typ 1N4148 oder äquivalent).
Hinweis
: 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20
Abb. 4.17 Optionale Analogeingänge (3 und 4) – Regler CM30 und CM50
18
1 1
/ , / DIN und Feldmontage
4 2
3-Leiter-
Widerstandsthermometer
RTD
3. Leiter
Wth +
Wth –
Vergleichsstelle**
,
mA, mV, V
Digitaleingang
****
3-Leiter-
Widerstandsthermometer
RTD
3. Leiter
Wth +
Wth –
Vergleichsstelle**
mA, mV, V,
Digitaleingang
2-Leiter Widerstands-
thermometer
+ Widerstand
Wth –
Wth +
Digital-
eingang
Wth –
TE***
2-Leiter Widerstands-
thermometer
+ Widerstand
Wth –
Wth +
Wth –
TE***
****

betragen.
4 Installation
Milliampere*
mA
mV
V
****
Milliampere*
Vergleichs-
stellensensor

betragen.
Milliampere*
mA
mV
V
****
Digital-
eingang
Milliampere*
Vergleichsstellen-
sensor
