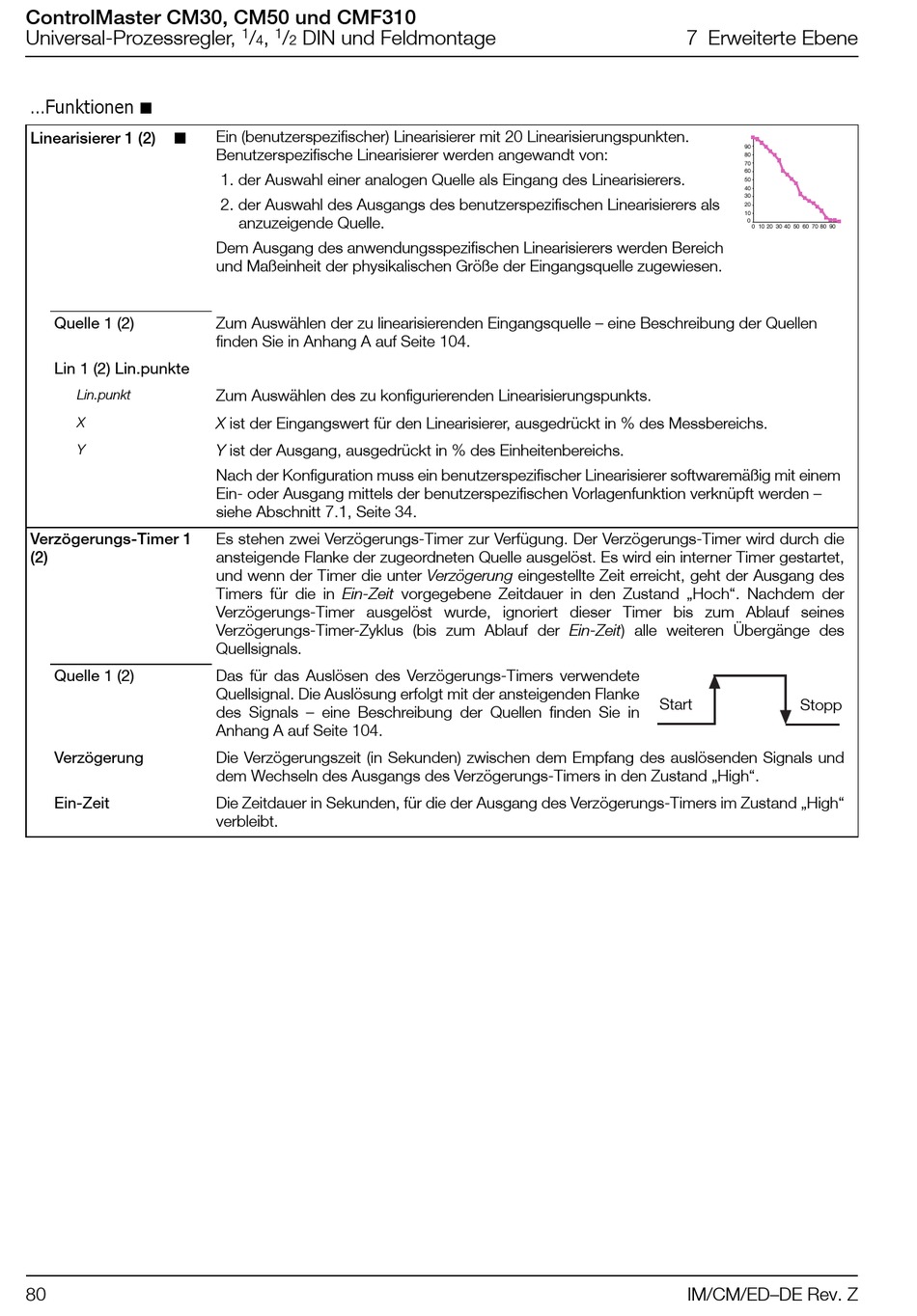

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Funktionen
Linearisierer 1 (2)
Quelle 1 (2)
Lin 1 (2) Lin.punkte
Lin.punkt
X
Y
Verzögerungs-Timer 1
(2)
Quelle 1 (2)
Verzögerung
Ein-Zeit
80
1
1
/
,
/
DIN und Feldmontage
4
2
Ein (benutzerspezifischer) Linearisierer mit 20 Linearisierungspunkten.
Benutzerspezifische Linearisierer werden angewandt von:
1. der Auswahl einer analogen Quelle als Eingang des Linearisierers.
2. der Auswahl des Ausgangs des benutzerspezifischen Linearisierers als
anzuzeigende Quelle.
Dem Ausgang des anwendungsspezifischen Linearisierers werden Bereich
und Maßeinheit der physikalischen Größe der Eingangsquelle zugewiesen.
Zum Auswählen der zu linearisierenden Eingangsquelle – eine Beschreibung der Quellen
finden Sie in Anhang A auf Seite 104.
Zum Auswählen des zu konfigurierenden Linearisierungspunkts.
X ist der Eingangswert für den Linearisierer, ausgedrückt in % des Messbereichs.
Y ist der Ausgang, ausgedrückt in % des Einheitenbereichs.
Nach der Konfiguration muss ein benutzerspezifischer Linearisierer softwaremäßig mit einem
Ein- oder Ausgang mittels der benutzerspezifischen Vorlagenfunktion verknüpft werden –
siehe Abschnitt 7.1, Seite 34.
Es stehen zwei Verzögerungs-Timer zur Verfügung. Der Verzögerungs-Timer wird durch die
ansteigende Flanke der zugeordneten Quelle ausgelöst. Es wird ein interner Timer gestartet,
und wenn der Timer die unter Verzögerung eingestellte Zeit erreicht, geht der Ausgang des
Timers für die in Ein-Zeit vorgegebene Zeitdauer in den Zustand „Hoch". Nachdem der
Verzögerungs-Timer ausgelöst wurde, ignoriert dieser Timer bis zum Ablauf seines
Verzögerungs-Timer-Zyklus (bis zum Ablauf der Ein-Zeit) alle weiteren Übergänge des
Quellsignals.
Das für das Auslösen des Verzögerungs-Timers verwendete
Quellsignal. Die Auslösung erfolgt mit der ansteigenden Flanke
des Signals – eine Beschreibung der Quellen finden Sie in
Anhang A auf Seite 104.
Die Verzögerungszeit (in Sekunden) zwischen dem Empfang des auslösenden Signals und
dem Wechseln des Ausgangs des Verzögerungs-Timers in den Zustand „High".
Die Zeitdauer in Sekunden, für die der Ausgang des Verzögerungs-Timers im Zustand „High"
verbleibt.
7 Erweiterte Ebene
90
80
70
60
50
40
30
10
0
0 10
30 40 50 60 70 80 90
Start
Stopp
IM/CM/ED–DE Rev. Z
