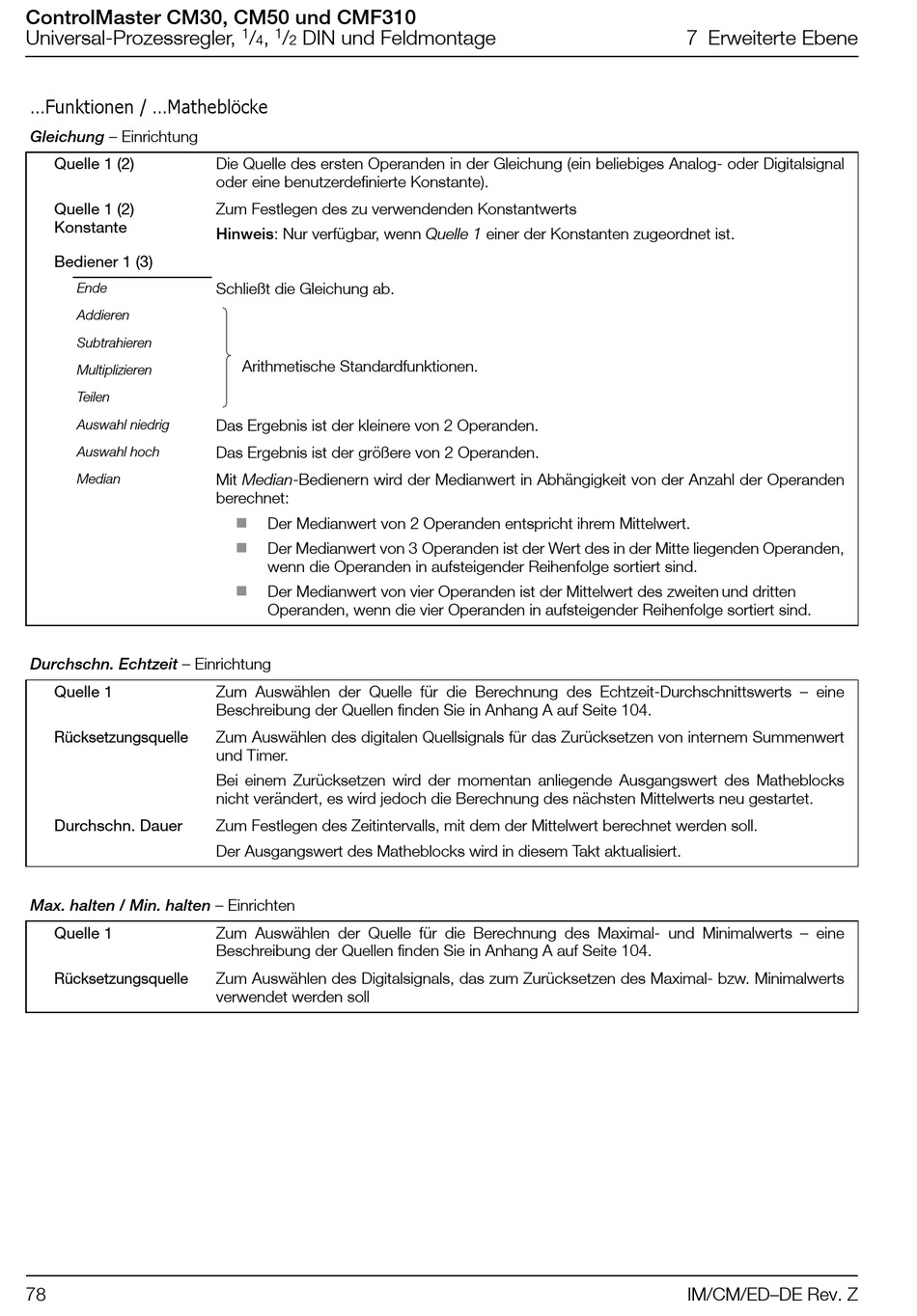

ABB ControlMaster CM30 Bedienungsanleitung Seite 80

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Funktionen / ...Matheblöcke
Gleichung – Einrichtung
Quelle 1 (2)
Quelle 1 (2)
Konstante
Bediener 1 (3)
Ende
Addieren
Subtrahieren
Multiplizieren
Teilen
Auswahl niedrig
Auswahl hoch
Median
Durchschn. Echtzeit – Einrichtung
Quelle 1
Rücksetzungsquelle
Durchschn. Dauer
Max. halten / Min. halten – Einrichten
Quelle 1
Rücksetzungsquelle
78
1 1
/ , / DIN und Feldmontage
4 2
Die Quelle des ersten Operanden in der Gleichung (ein beliebiges Analog- oder Digitalsignal
oder eine benutzerdefinierte Konstante).
Zum Festlegen des zu verwendenden Konstantwerts
Hinweis: Nur verfügbar, wenn Quelle 1 einer der Konstanten zugeordnet ist.
Schließt die Gleichung ab.
Arithmetische Standardfunktionen.
Das Ergebnis ist der kleinere von 2 Operanden.
Das Ergebnis ist der größere von 2 Operanden.
Mit Median-Bedienern wird der Medianwert in Abhängigkeit von der Anzahl der Operanden
berechnet:

Der Medianwert von 2 Operanden entspricht ihrem Mittelwert.

Der Medianwert von 3 Operanden ist der Wert des in der Mitte liegenden Operanden,
wenn die Operanden in aufsteigender Reihenfolge sortiert sind.

Der Medianwert von vier Operanden ist der Mittelwert des zweiten und dritten
Operanden, wenn die vier Operanden in aufsteigender Reihenfolge sortiert sind.
Zum Auswählen der Quelle für die Berechnung des Echtzeit-Durchschnittswerts – eine
Beschreibung der Quellen finden Sie in Anhang A auf Seite 104.
Zum Auswählen des digitalen Quellsignals für das Zurücksetzen von internem Summenwert
und Timer.
Bei einem Zurücksetzen wird der momentan anliegende Ausgangswert des Matheblocks
nicht verändert, es wird jedoch die Berechnung des nächsten Mittelwerts neu gestartet.
Zum Festlegen des Zeitintervalls, mit dem der Mittelwert berechnet werden soll.
Der Ausgangswert des Matheblocks wird in diesem Takt aktualisiert.
Zum Auswählen der Quelle für die Berechnung des Maximal- und Minimalwerts – eine
Beschreibung der Quellen finden Sie in Anhang A auf Seite 104.
Zum Auswählen des Digitalsignals, das zum Zurücksetzen des Maximal- bzw. Minimalwerts
verwendet werden soll
7 Erweiterte Ebene
IM/CM/ED–DE Rev. Z
