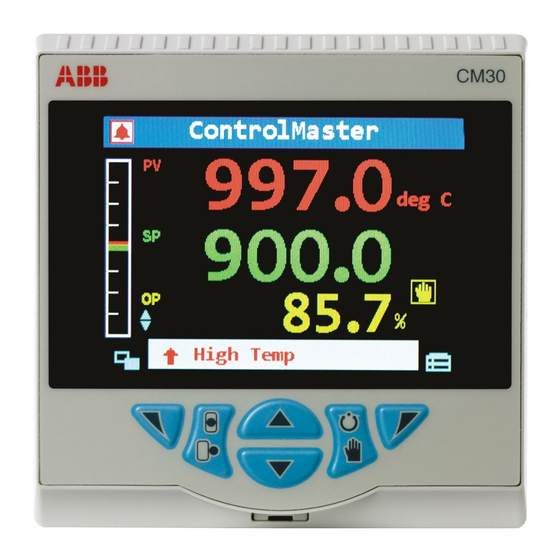

ABB ControlMaster CM30 Bedienungsanleitung

ABB ControlMaster CM30 Bedienungsanleitung

Universal-prozessregler
Vorschau ausblenden Andere Handbücher für ControlMaster CM30:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
—
A B B M E A S U R E M E N T & A N A LY T I C S | B E N U T Z E R H A N D B U C H
ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler –
¼, ½ DIN und Feldmontage
Measurement made easy
Das Unternehmen
Wir sind ein auf dem Weltmarkt bekanntes und gut eingeführtes Unternehmen für die Entwicklung und
Fertigung von mess- und regeltechnischen Ausrüstungen industrieller Prozesse, wie Durchflussmessungen,
Analysen von Gasen und Flüssigkeiten und anderer für Umweltbedingungen wichtiger Bestandteile in Luft
und Wasser.
Als Teil des ABB-Konzerns, einem weltweit führenden Unternehmen in der Prozessautomatisierung, bieten
wir unseren Kunden einen weltweiten Kundendienst und das entsprechende Know-how zu
Anwenderapplikationen.
Wir fühlen uns verpflichtet zu konsequenter Teamarbeit, höchster Qualität in der Produktion,
richtungsweisender Technologie sowie konkurrenzlos bestem Kundendienst.
Qualität, Genauigkeit und Leistung der Produkte beruhen auf mehr als 100-jähriger Erfahrung, sowie einem
Programm zur Entwicklung neuer Produkte und Ideen unter Verwendung der neuesten Technologien.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ControlMaster CM30

Inhaltszusammenfassung für ABB ControlMaster CM30

  • Seite 1 — Als Teil des ABB-Konzerns, einem weltweit führenden Unternehmen in der Prozessautomatisierung, bieten A B B M E A S U R E M E N T & A N A LY T I C S | B E N U T Z E R H A N D B U C H...
  • Seite 2 Kd.spez. Wert Bank 1 (6) *Wenn Sie sich auf der Erweiterten Ebene(Konfigurationsmodus) befinden, drücken Sie die Taste , und halten Sie sie gedrückt, um zur Standardseite Bediener zurückzukehren – siehe Abb. 3.1 auf Seite 5. **Nur aktiviert für CM30 und CM50...

  • Seite 3: Inhaltsverzeichnis

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Inhalt Inhalt Sicherheit ............................3 Elektrische Sicherheit ....................... 3 Symbole ..........................3 Gesundheit und Sicherheit ....................... 3 Einleitung ............................4 EU-Richtlinie 89/336/EWG ....................... 4 Entsorgung des Geräts ......................4 UL-Klasse I, Bereich 2 (nur CMF310 – bei entsprechender Bestellung) ........4 UL Class I, Division 2 (CMF310 only –...
  • Seite 4 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Inhalt Erweiterte Ebene ..........................34 Konfig Gerät ...........................34 Anzeige ..........................37 Eingang/Ausgang ........................42 Regelung ..........................46 Prozess Alarm ........................58 Profile ............................60 7.6.1 Rampentypen ......................61 7.6.2 Definierte Rampen-/Haltefunktion ................62 7.6.3 Startbedingung Sollwert – Aktuelle PV .................63 7.6.4 Retort-Funktion ......................64...

  • Seite 5: Sicherheit

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 1 Sicherheit 1 Sicherheit Die Informationen in dieser Bedienungsanleitung sollen den Anwender lediglich beim effizienten Betrieb unserer Geräte unterstützen. Die Verwendung der Bedienungsanleitung zu anderen Zwecken als den angegebenen ist ausdrücklich verboten. Der Inhalt darf weder vollständig noch in Auszügen ohne vorherige Genehmigung durch das Technical Publications Department vervielfältigt oder reproduziert werden.

  • Seite 6: Einleitung

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 2 Einleitung 2 Einleitung Diese Bedienungsanleitung enthält genauere Angaben zu den Reglern ControlMaster CM30 ( DIN), CM50 ( DIN) mit Erweiterter/Zweikanalregler-Funktion und allen Ausführungen des CMF310 Feldmontage-Reglers. Die CMF-Reglerfunktion wird in diesem Handbuch mit den folgenden Symbolen gekennzeichnet: ...

  • Seite 7: Anzeige - Überblick

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 3 Anzeige – Überblick 3 Anzeige – Überblick Die Anzeigen und die Symbole für den ControlMaster finden Sie in Abb. 3.1: Balken- diagramm PV-Wert Sollwert Ausgangs- wert Anzeige CM50 Anzeigen CM30 und CMF310 Symbole Menü...

  • Seite 8: Bedientasten

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 3 Anzeige – Überblick 3.1 Bedientasten Abb. 3.2 Bedientasten 1 Navigation (links) / Zugriffstaste Bedienerebene – siehe Seite 23. 2 Auswahltaste für internen / externen Sollwert-Modus. 3 Auf- / Ab-Tasten – Zum Nach-oben- und Nach-unten-Navigieren in den Menüs und zum Erhöhen / Verringern der angezeigten Werte.

  • Seite 9: Installation

    Anschlüsse mit geschirmten Kabeln in geerdeten Metallschutzrohren durchgeführt werden. 4.1 Auswahl des Installationsorts In Augenhöhe Vibrationen vermeiden In Sensornähe Sensor Abb. 4.1 Auswahl des Installationsorts (gilt für CM30, CM50 und CMF310 – dargestelltes Beispiel zeigt den CM50) Temperatur- Feuchtigkeits- grenzen grenzen 0 bis 95 % relative Luftfeuchtigkeit Max.

  • Seite 10: Abmessungen

    Abmessungen in mm 91,8 +0,8 –0 Die Regler können +0,8 gemäß DIN 43835 –0 eng gestapelt werden Abb. 4.3 Abmessungen des ControlMaster CM30 4.2.2 Regler CM50 Abmessungen in mm 137,8 +0,7 –0 Die Regler können +1,0 –0 gemäß DIN 43835...

  • Seite 11: Regler Cmf310 - Abmessungen Für Schaltschrank-, Rohr- Und Wandmontage

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.2.3 Regler CMF310 - Abmessungen für Schaltschrank-, Rohr- und Wandmontage Abmessungen in mm Kabelverschraubungssatz Montagetafel – maximale Stärke 6) (optional) +1.1 –0 +1.1 –0  40 **  40 Maße des Schaltschrankausschnitts*...
  • Seite 12 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation Abmessungen in mm 170 (6.70) 98 (3.85) 213 (8.38) 66 (2.6) (7.64) Kabelverschraubungssatz (optional) Rohrdurchmesser: Rohr-Montagesatz Max. eingestellt. 62/mind. 45 (optional – CM40/0700) Vertikale Konfiguration Horizontale Konfiguration Fig. 4.6 ControlMaster CMF310, Rohrmontageoption...

  • Seite 13: Cmf310 Wetterschutz - Installationen Für Rohr- Und Wandmontage

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation Abmessungen in mm Lochabstand Lochabstand Ø6.4 Kabelverschraubungssatz (optional) Fig. 4.7 ControlMaster CMF310, Wandmontageoption 4.2.4 CMF310 Wetterschutz - Installationen für Rohr- und Wandmontage Abmessungen in mm Eingänge für Wandmontage Eingänge für Rohrmontage Fig.

  • Seite 14: Einbau

    Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.3 Einbau 4.3.1 Regler CM30 und CM50 4.3.2 Regler CMF310 Die Regler ControlMaster CM30 und CM50 sind Die Regler vom Typ ControlMaster CMF310 eignen für die Schaltschrankmontage vorgesehen. Für die sich für Schaltschrank-, Rohr- NEMA4X-Schutzart ist eine Schalttafelstärke von...

  • Seite 15: Verbindungsbrücken Für Relaisausgänge - Regler Cm30 Und Cm50

    LK2 = Relaisausgang 4 LK2 = Relaisausgang 2 Bereich, an dem ein Hebel angesetzt werden kann – versuchen Sie nicht, die Frontplatte an einer anderen Stelle abzuhebeln. Abb. 4.12 Verbindungsbrücken für Relaisausgänge Abb. 4.11 Ausbauen des Reglers aus seinem Gehäuse IM/CM/ED–DE Rev. Z...

  • Seite 16: Zugang Zur Anschlussplatine - Regler Cmf310

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.5 Zugang zur Anschlussplatine – Regler CMF310 Hinweis. Vor Anbringen Kabelverschraubungen müssen benötigten Verbindungen benutzenden Kabeleintritte festgestellt werden. Zu Abb. 4.13: 1. Drehen Sie die Befestigungsschraube der Klemmenabdeckung einem...

  • Seite 17: Elektrische Anschlüsse

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.6 Elektrische Anschlüsse Warnung:  Da der Regler nicht mit einem Schalter ausgerüstet ist, muss bei der Endmontage gemäß den örtlichen Sicherheitsstandards eine Trennvorrichtung, z. B. ein Trennschalter, installiert werden.

  • Seite 18: Cm30 Elektrische Anschlüsse

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.6.1 CM30 Elektrische Anschlüsse Rückansicht Rückansicht Messum- Options- Standard- former- karte 1 anschlüsse Stromvers- orgung Analogausgang 2 – Analogeingang 1 Digitalausgang + Extern – Digitaleingang / -ausgang 1 Digitaleingang / -ausgang 2 Analogeingang 2 –...

  • Seite 19: Cm50 Elektrische Anschlüsse

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.6.2 CM50 Elektrische Anschlüsse Rückansicht Rückansicht Standardanschlüsse Optionskarte 1 Analogeingang 3 Analogeingang 1 – – Analogeingang 2 Analogeingang 4 – – TX PSU Messumformer-Stromversorgung Digitalausgang + Extern Digitalausgang + Extern...

  • Seite 20: Analogeingänge - Regler Cm30 Und Cm50

    Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.6.3 Analogeingänge – Regler CM30 und CM50 Hinweis: Die Standardklemmenanschlüsse für die Eingänge 1 und 2 sind in Abb. 4.16 dargestellt. Optionale Analogeingänge 3 und 4 sind in Abb. 4.17 dargestellt. 2-Leiter Widerstands- 3-Leiter-...

  • Seite 21: Digitaleingang/-Ausgang - Regler Cm30 Und Cm50

    4.6.4 Digitaleingang/-ausgang – Regler CM30 und CM50 Hinweis. Die Digitaleingänge und Open-Collector-Digitalein- und -ausgänge für die Regler CM30 und CM50 sind in Abb. 4.18 dargestellt – die Optionen für digitale Eingangs- / Ausgangstypen befinden sich auf Seite 102. Klemmenanschlüsse an Standardplatine und Optionskarte...

  • Seite 22: Cmf310 - Elektrische Anschlüsse

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.6.5 CMF310 – Elektrische Anschlüsse Analog-E/A-Modul 1 Analog-E/A-Modul 2, (installiert dargestellt) Lage Optionales OUT 3 OUT 4 RELAY RELAY Optionale 3 E/A-Modulkarte Kommunikationsmodul (installiert dargestellt) I/O MODULE 2 I/O MODULE 3...

  • Seite 23: Analogeingänge - Regler Cm310

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 4 Installation 4.6.6 Analogeingänge – Regler CM310 Messumformer-SVE mA, mV, V, Analogein- THC** Digitaleingang gang 2 **** Milliampere* Analogein- gang 1 CJ*** **** Digitaleingang 2-Leiter Milliampere* 3-Leiter- 4-Leiter- Widerstands- Widerstands- Widerstands-...

  • Seite 24: Anschlüsse Für Digitaleingänge/-Ausgänge, Relais Und Analogausgänge - Regler Cmf310

    4.6.7 Anschlüsse für Digitaleingänge/-ausgänge, Relais und Analogausgänge - Regler CMF310 Hinweis. Die Anschlüsse für Digitaleingänge/-ausgänge, Relais und Analogausgänge des Reglers CM310 sind in Abb. 4.21 dargestellt – Optionen für digitale Eingangs-/Ausgangstypen finden Sie auf Seite 102. Relais (1 bis 4) Relais (5 und 6) INT +24 V (max.

  • Seite 25: Menüs Auf Der Bedienerebene

    Priorität wird angezeigt. Außerhalb der Vorgabe Alarm „Max. verriegelt“ Andere aktive Diagnose- / Alarmzustände können unter Funktionsprüfung Alarm „Min. verriegelt“ Diagnoseansicht angezeigt werden – siehe Seite 24. Abb. 5.1 Diagnosestatusleiste auf dem ControlMaster (im Bild: ControlMaster CM30) IM/CM/ED–DE Rev. Z...

  • Seite 26: Diagnoseansicht

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 5 Menüs auf der Bedienerebene 5.2 Diagnoseansicht 5.4 Zugriffsebene Diagnoseansicht kann über das Menü Stufe Zugriff Bediener / Ansichtsauswahl ausgewählt werden. Abmeldung Wird angezeigt, nachdem auf die Ebene Alle momentan aktiven Diagnosealarmzustände Standard oder Erweitert zugegriffen wurde.

  • Seite 27: Profilbediener-Seite

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 5 Menüs auf der Bedienerebene 5.5 Profilbediener-Seite ControlMaster 10.0 ºC 20.0 Stop Hold 4:57 Reset Select Skip Segment Program Repeat Enter Fig. 5.4 Profilbediener-Seite 5.5.1 Menüfunktionen Profilbediener-Seite Menü Beschreibung Betrieb Starten des ausgewählten Profilprogramms (aus Stopp oder Halten durch Bediener).

  • Seite 28: Übersichten Bedienerseite

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 5 Menüs auf der Bedienerebene 5.6 Übersichten Bedienerseite Prozessvariable Sollwert: nur ControlMaster einstellbar, wenn das Profil nicht ausgeführt 10.0 PV – CSPt- wird ºC Abweichung 20.0 Prozess-Sollwert aktiv Programm- symbol Automatischer/...
  • Seite 29 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 5 Menüs auf der Bedienerebene ControlMaster Programmname 004:57 Aktuelles Segment/verbleibende 04/09 Segmente im Programm 33:09 Verbleibende Zeit im Segment 30.0 ºC Segment-Zielsollwert Rampe 0.3000 /min Segmenttyp (Rampensteig.) Zusätzliche Profilinformationen Profilsteuerungs-Segmente anzeigen...

  • Seite 30: Standardebene

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 6 Standardebene 6 Standardebene Das Menü Standard bietet Zugriff auf die optimierbaren Einstellungen und Menü Standard Sollwerte. Auswahl Beenden Rglkr 1 (2) Sollwerte Interner Sollwert 1 (4) Der geforderte Wert für den internen Sollwert. Wenn dieser Wert auf Bedienerebene eingestellt wird (siehe Seite 23), wird dieser Wert auch hier aktualisiert.
  • Seite 31 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 6 Standardebene …Standard Rglkr 1 (2) Regelung Ein/Aus-Hysterese Zum Einstellen des Hysteresewerts in physikalischen Einheiten. Hinweis: Nur verfügbar, wenn Regeltyp auf Ein / Aus gestellt ist – siehe Seite 49. Sollwert...
  • Seite 32 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 6 Standardebene …Standard / …Rglkr 1 (2) Regelung / … Selbstoptimierung Erster Schritt Legt die maximale Größe des ersten Sprungs des Ausgangswerts für den Selbstoptimierungsvorgang fest. Die Selbstoptimierung passt die Größe des Sprungs des Ausgangswerts an das Rauschen und das Ansprechen des Prozesses an, um eine zuverlässige Messung der Prozesseigenschaften bei minimalem Störeingriff in den Prozess...
  • Seite 33 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 6 Standardebene …Standard Regelkreis 1 (2) SchrtReg  Schrittregelventil-Ausgang mit Stellungsrückmeldung Relais öffnen Regler (OP x Verhältnis) + Bias Schrittregelventil Relais schließen Stellungsrückmeldung Schrittregelventil-Ausgang ohne Stellungsrückmeldung (Ohne Rückführung) Ein Schrittregelventil-Ausgang ohne Stellungsrückmeldung (ohne Rückführung) liefert einen Ausgangswert, der das Zeitdifferenzial der gewünschten Stellgliedposition ist.
  • Seite 34 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 6 Standardebene …Standard / …Regelkreis 1 (2) SchrtReg  Berechnung der Steuerimpulse (3-Punkt-Schrittregelung ohne Stellungsrückmeldung) Folgende Berechnungen müssen als Richtlinie für die Einstellung der Totband-, Proportional- und Integralwerte dienen. Das Totband am ControlMaster ist in PV-Einheiten angegeben. Um die Integralwerte zu berechnen, müssen die PV-Einheiten zuerst mithilfe der folgenden Berechnung in eine Prozentuale konvertiert werden: % tote Zone = tote Zone (phys.
  • Seite 35 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 6 Standardebene …Standard Rglkr 1 (2) Zeitprop. Die Aktivzeit des Ausgangsimpulses ist proportional zum Wert des Reglerausgangs. Bei einem Ausgang von 100 % ist der Impuls über die gesamte Zykluszeit aktiv, z. B.:...

  • Seite 36: Erweiterte Ebene

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7 Erweiterte Ebene 7.1 Konfig Gerät Bietet Zugriff auf die Standardeinrichtungsparameter zur Bestimmung des Menü Konfig Gerät erforderlichen Regelungs- / Anzeigetyps. Bietet außerdem die Möglichkeit der Erstellung von Nicht-Standard-Konfigurationen für spezielle Anwendungs- anforderungen.
  • Seite 37 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Konfig Gerät / …Einfache Einstellg. Konfig.maßnahme Anhand des Parameters Konfig.maßnahme wird festgelegt, wie sich der Regler und die Ausgänge des Reglers verhalten, wenn die Erweiterte Ebene aufgerufen wird – siehe Seite 34.
  • Seite 38 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Konfig Gerät Kd.spez. Konfig.  Regelkreis 1 (2) PV Legt die Quelle für die Prozessvariable fest Rglkr 1(2) Split O/P Legt als Quelle für das Ausgangssignal den Funktionsblock für Heizen/Kühlen fest Rglkr 1 (2) Ventilmodus Legt den Ventilsteuermodus fest, Rückführung oder Ohne Rückführung –...

  • Seite 39: Anzeige

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.2 Anzeige Zum Einrichten der Bedienerseite, der angezeigten Sprache und der Menü Anzeige Einstellungen der Anzeige-Hardware. Beenden Auswahl Sprache Zum Auswählen der Sprache für die Anzeige am Regler Bedienerbeispiele Ermöglicht die Konfiguration von bis zu 4 Bedienerseiten entsprechend den...
  • Seite 40 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige Bedienerfunktionen Autoscroll Wenn aktiviert (Ein), werden die Bedienerseiten (siehe Seite 23) in vorgegebenen Intervallen von 10 Sekunden pro Seite weitergeblättert. SW-Tastenfunktion Weist der Navigationstaste (rechts) eine Sonderfunktion zu – siehe Seite 6.
  • Seite 41 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige Diagrammansicht  Ermöglicht das Konfigurieren der Diagrammfunktion auf Bedienerebene. Das Diagramm kann den Trend für einen oder zwei Analogwerte darstellen und unabhängig von den Einheitenbereichen der ausgewählten Analogwerte skaliert werden.

  • Seite 42: Seiten Anpassen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige Seiten anpassen  Die Inhalte und die Darstellung der einzelnen Bedienerseiten (siehe Seite 23) kann an spezielle Benutzeranforderungen angepasst werden. Seitennummer Zum Auswählen der anzupassenden Bedienerseite (1 bis 4).
  • Seite 43 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Anzeige / …Seiten anpassen / …Parameter  Kennzeichnung Eine programmierbare, aus 3 alphanumerischen Zeichen bestehende Kennzeichnung zur Identifizierung der einzelnen Parameter. Zustand 0 Kennz. Eine programmierbare, aus 8 alphanumerischen Zeichen bestehende Kennzeichnung, die angezeigt wird, wenn der ausgewählte Parameter einen Wert von 0 hat.

  • Seite 44: Eingang/Ausgang

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.3 Eingang/Ausgang Ermöglicht die Konfiguration von Analog- und Digitaleingängen und Menü -ausgängen sowie von Relais. Eingang/Ausgang Auswahl Beenden Analogeingänge Analogeingang 1 (4)* Eingangstyp Millivolt, Milliampere, Volt, Ohm, Wth, Thermoelement, Digital potenzialfrei, 24V Digital, Freq.
  • Seite 45 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Eingang / Ausgang / …Analogeingänge / …Analogeingang 1 (4) Phys. Niedrig Gibt den Tiefstwert (Minimum) der physikalischen Einheit an Beispiel: für einen Bereich für eine elektrische Eingangsgröße von 4,0 bis 20,0 mA, der einen Druckbereich von 50 bis 250 bar darstellen soll, setzen Sie den Wert Phys.
  • Seite 46 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Eingang/Ausgang Analogausgänge Die Analogausgänge können für die Weiterführung eines beliebigen Analogwertes in einem konfigurierbaren Bereich von 0 bis 24 mA konfiguriert werden. Ausgang 1 kann ebenfalls so konfiguriert werden, dass er sich wie ein Digitalausgang verhält.
  • Seite 47 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Eingang/Ausgang Digitaler E/A Digital-E/A 1 (6) Legt fest, ob der Digitale E/A als Ausgang oder als Eingang fungiert. Keine Auswirkung. Ausgang Der Digitale E/A fungiert als Ausgang. Potenzialfrei Eingangssignalpegel „Hoch“...

  • Seite 48: Regelung

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.4 Regelung Ermöglicht die Konfiguration der Sollwerte, Regelfunktionen und Ausgänge. Menü Regelung Beenden Auswahl Rglkr 1 (2) Sollwerte Der Regler kann über bis zu vier unabhängige interne Sollwerte, über Funktionen für externe Sollwerte und die Fähigkeit zum Begrenzen der Absolutwerte und Änderungsraten des...
  • Seite 49 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1(2) Sollwerte RSP-Verhältnis Wenn der externe Sollwert ausgewählt wird, ist der Regelungssollwert: (Verhältnis x Eingangswert des externen Sollwerts) + Bias RSP-Bias Zum Festlegen des Bias für den externen Sollwert in physikalischen Einheiten – eine Beschreibung der (physikalischen) Einheiten für die Analogeingänge finden Sie in Anhang C...
  • Seite 50 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1 (2) Sollwert / …Quellen auswählen Externe Auswahl Die Quelle, die für das Auswählen des Modus „Externer Externer Sollwert“ (oder des Modus „Externes Verhältnis“) Sollwert- Modus erforderlich ist.
  • Seite 51 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1(2) Regelung Regeltyp Zum Auswählen des Grundtyps der erforderlichen Regelung. Herkömmliche Proportional-Integral-Differenzial-Regelung.  pPI-Regler: pPI-Regler Prozess – Totzeit Modell Modell ohne Totzeit pPI (prädiktive PI-Regelung) ist eine Regelung mit Totzeitkompensation für Anwendungen, bei denen die Prozess-Totzeit länger ist als das zwei Mal die dominante Zeitkonstante des...
  • Seite 52 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1(2) Regelung Regelverhalten Wenn das erforderliche Regelverhalten bekannt ist, kann es mithilfe dieses Parameters festgelegt werden. Ist dies nicht der Fall, kann dieser Parameter auf Unbekannt gesetzt werden, und Selbstoptimierung (siehe Seite 29) ermittelt das korrekte Verhalten.

  • Seite 53: Feedforward

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1 (2) Regelung / …Parametersatzumsch. Modus Schaltet die Funktion „Parametersatzumschaltung“ Ein oder Aus. Quelle Das Referenzsignal für die Parametersatzumschaltung (GSRef); eine Beschreibung der Quellen finden Sie in Anhang A auf Seite 104.

  • Seite 54: Adaptive Regelung

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1 (2) Regelung / …Feedforward  Modus Die Regelung mit Störgrößenaufschaltung ist deaktiviert. Statische Verstärk. Bei der vom Feedforward-Block aufgebrachten Verstärkung handelt es sich um einen vom Benutzer definierten Festwert.
  • Seite 55 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1 (2) Regelung / …Adaptive Regelung  aufrufen Schaltet die adaptive Regelung Ein oder Aus. Kritische Wird normalerweise durch „Selbstoptimierung“ eingestellt, kann jedoch ggf. auch manuell Verstärkung...
  • Seite 56 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1(2) Regelung Rglkr 1 (2) Ausgang Zum Einstellen der Grenzwerte der Ausgangsgrößen, der Nachführungsraten, der Anstiegsraten und der Wirkung der Ausgänge bei Stromausfall oder bei Ausfall von...
  • Seite 57 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung / …Rglkr 1(2) Ausgang A/H Quellen ausw. Das Auswählen der Regelungsmodi Auto und Hand kann durch Digitalsignale gesteuert werden, entweder durch interne Digitalsignale (z. B. Alarmzustände) oder durch externe Signale über Digitaleingänge (oder Digitalkommunikation).
  • Seite 58 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung /…Regelkreis 1 (2) Ausgang / …Anstiegsrate Rate Die maximale Rate (in % / s) für die Änderung der Ausgangsgröße des Reglers Quelle sperren Die zur Sperrung der Anstiegsraten-Regelung des...
  • Seite 59 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Regelung /…Regelkreis 1 (2) Ausgang Regelkreis 1(2) Ventil Siehe Standardebene auf Seite 28. Rglkr 1 (2) Zeitprop. Siehe Standardebene auf Seite 28. Umschalten des Die Ausgangsumschaltung erweitert die mit der Ausgangsaufteilung implementierbare Ausgangs Vertauschungsautomatik, damit ausgewählt werden kann, welcher Ausgang der Primär-...

  • Seite 60: Prozess Alarm

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.5 Prozess Alarm Zum Konfigurieren von bis zu 8 unabhängigen Prozess Alarmen. Menü Prozess Alarm Auswahl Beenden Prozess Alarm Beispiele für Prozess Alarme: Hysterese Schaltpunkt Hysterese Prozess variable...
  • Seite 61 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Prozess Alarm Alarm 1 (8) Die Alarmtypen umfassen: Prozess hoch, Prozess niedrig, Verriegelung hoch, Verriegelung niedrig. (Abweichungsalarme werden mithilfe eines Hoch- oder Niedrig-Prozessalarms unter Auswahl von "Abweichung" als Quelle konfiguriert.)

  • Seite 62: Profile

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.6 Profile Das Rampen-/Halteprofil ist ein Sollwert-Profilgenerator, der zur komplexeren Menü Profile Steuerung mit einem beliebigen Regelprozess verwendet werden kann. Ein Profilprogramm besteht aus Rampensteigungen (der Sollwert wird bis zum gewünschten Wert linear erhöht oder reduziert) und Haltefunktionen (der...

  • Seite 63: Rampentypen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.6.1 Rampentypen Die Inkrementierung des Profilsollwerts kann auf zwei Arten konfiguriert werden: für einen festgelegten Zeitraum oder für eine bestimmte Anzahl von physikalischen Einheiten pro Stunde. Startwert Startwert...

  • Seite 64: Definierte Rampen-/Haltefunktion

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.6.2 Definierte Rampen-/Haltefunktion Wenn die Prozessvariable über den Hysteresewert hinaus vom Sollwert abweicht, wird der Programmstatus auf HOLD gesetzt und automatisch die definierte Rampen-/Haltefunktion ausgeführt. Mit jedem Programm sind zwei Hystereswerte verbunden: ...

  • Seite 65: Startbedingung Sollwert - Aktuelle Pv

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.6.3 Startbedingung Sollwert – Aktuelle PV Die Auswahl der aktuellen PV reduziert die Verzögerung zwischen dem Ende eines Programms und dem Anfang des nächsten Programms. Der Prozesswert wird als Programmstartpunkt verwendet und der Sollwert wird auf den Prozesswert erhöht.

  • Seite 66: Retort-Funktion

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.6.4 Retort-Funktion Die Retort-Funktion stellt den sicheren Betrieb von Retort-Behältern im Falle einer Störung sicher. Falls die Heizquelle während eines Haltesegments ausfällt, führt dies unvermeidlich zum Absinken der Prozessvariable.

  • Seite 67: Segmentereignisse

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.6.5 Segmentereignisse Es werden 8 Universal-Segmentereignisse bereitgestellt, die von jedem Segment bei seinem Start aktiviert werden können. Diese Ereignisse bleiben für die Dauer des Segments aktiv. Ereignisse können Relais, Digitalausgängen, logischen Gleichungen (usw.) auf die gleiche Weise wie anderen Digitalsignalen zugewiesen werden.

  • Seite 68: Profilparameter

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.6.6 Profilparameter Allgemeine Einstellungen  SW Startbedingung Für jeden Regelkreis wird eine Startbedingung definiert, die den Sollwert beim Programmstart festlegt. Sollwert Programm Das Programm beginnt an dem durch den ParameterSollwert Start festgelegten Sollwert.
  • Seite 69 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Profilparameter / …All. Einstellungen  Betrieb/Halten Auswahl der Digitalquelle zum Starten und Anhalten des Programms. Das Programm läuft, wenn der Eingangspegel auf H liegt und wird angehalten, wenn er auf L liegt.
  • Seite 70 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Profilparameter / …All. Einstellungen  Segmentoptionen Def.: Rampe/Halten Aktivieren der definierten Rampen-/Haltefunktion (Holdback). Bei Aktivierung (Ein) werden die jeweils relevanten Konfigurationsrahmen in den Menüs Programm /Segment angezeigt, damit die definierte Rampen-/Haltefunktion konfiguriert werden kann.
  • Seite 71 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Profilparameter  Programm eingeben  Programmnummer Auswählen des zu konfigurierenden Programms (1 - 30). Name Eingabe des Programmnamens (bis zu 16 Zeichen lang), mit dem das laufende Programm in der Anzeige der Bedienerseite identifiziert wird.
  • Seite 72 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Profilparameter / …Programm eingeben  Segmente eingeben Segmentnummer Eingeben der zu konfigurierenden Segmentnummer. Wählen Sie den Segmenttyp wie folgt aus: Halten Halten des Sollwerts für die Dauer des Segments auf einem konstanten Wert. Für ein Haltesegment muss die gewünschte Dauer im Format hh:mm.ss eingegeben werden.
  • Seite 73 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Profilparameter / …Programm eingeben  Definierte Festlegen, wie die definierte Rampen-/Haltefunktion auf das Segment angewendet wird.. Rampenfunktion Definierte Haltefunktion Keine Die definierte Rampen-/Haltefunktion ist für das Segment deaktiviert.

  • Seite 74: Summierer

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.7 Summierer Es werden zwei 9-stellige Summierer bereitgestellt. Diese können unabhängig Menü Summierer voneinander konfiguriert werden, sodass jedes Analog- oder Digitalsignal summiert werden kann. Es sind vier Betriebsmodi möglich.
  • Seite 75 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Summierer  Summe DPs Zum Auswählen der Anzahl der Dezimalstellen, die im Summiererwert angezeigt werden. Startwert Zähler Der Wert, ab dem der Summierer zählt, und der Wert, auf den der Summierer zurückgesetzt wird...

  • Seite 76: Manuelle Berechnung Der Zählfrequenz Des Summierers

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.7.1 Manuelle Berechnung der Zählfrequenz des Summierers Analogmodus Physikalisch hoch (der Quelle) x Umwandlung der Volumeneinheit Zählfrequenz = Umwandlung der Zeiteinheit Beispiel: Phys. hoch 2500 l/m. Erforderliche Inkrementierung am Summierer in m Umwandlung der Volumeneinheit: 1 l = 0,001 m Zeiteinheiten der Quelle = Minute, Einheiten für die Zählfrequenz = Sekunden.
  • Seite 77 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene Frequenzmodus Physikalisch hoch (der Quelle) x Umwandlung der Volumeneinheit x Impulsdauer Zählfrequenz = Umwandlung der Zeiteinheit Beispiel: Phys. hoch = 6000 l/m. Frequenzeingang Erforderliche Inkrementierung am Summierer in Fullscale (Elektr.

  • Seite 78: Funktionen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.8 Funktionen Enthält Parameter zum Einstellen der Matheblöcke, logische Gleichungen und Menü Funktionen Timer-Funktionen innerhalb des Reglers. Beenden Auswahl Log. Gleichungen  Es können bis zu 8 logische Gleichungen aufgestellt werden. In jeder Gleichung können bis zu 8 Operanden (Digitalsignale) mittels 7 Bedienern verknüpft werden.
  • Seite 79 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen   Es können bis zu acht Matheblöcke konfiguriert werden. Jeder dieser Blöcke kann als einer Matheblöcke von 6 verschiedenen Typen konfiguriert werden (siehe Blocktyp weiter unten). Der ausgegebene Analogwert kann als Quelle für andere Funktionsblöcke, z.
  • Seite 80 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke Gleichung – Einrichtung Quelle 1 (2) Die Quelle des ersten Operanden in der Gleichung (ein beliebiges Analog- oder Digitalsignal oder eine benutzerdefinierte Konstante). Quelle 1 (2)
  • Seite 81 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Matheblöcke  Multiplexer – Einrichtung Quelle 1 Zum Auswählen der Quelle für das erste Eingangssignal in den Multiplexer. Quelle 1 Konstante Zum Festlegen des zu verwendenden Konstantwerts Hinweis: Nur verfügbar, wenn Quelle 1 einer der Konstanten zugeordnet ist.
  • Seite 82 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen   Ein (benutzerspezifischer) Linearisierer mit 20 Linearisierungspunkten. Linearisierer 1 (2) Benutzerspezifische Linearisierer werden angewandt von: 1. der Auswahl einer analogen Quelle als Eingang des Linearisierers. 2. der Auswahl des Ausgangs des benutzerspezifischen Linearisierers als anzuzeigende Quelle.
  • Seite 83 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen   Es können zwei voneinander unabhängige Alarme konfiguriert werden, die an bestimmten Echtzeitalarme Tagen und zu bestimmten Uhrzeiten für eine vorgegebene Zeitdauer aktiviert werden. Echtzeitalarm 1 (2)

  • Seite 84: Banksteuerung

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene …Funktionen / …Banksteuerung  …Banksteuerung  Die Verwendung der Modi First In First Out (FIFO) und Rotieren in einem System mit 3 Pumpen First In First Out (FIFO) Füllstand P1...

  • Seite 85: Kommunikation

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.9 Kommunikation Zum Einrichten der Kommunikationsparameter für die (optionalen) MODBUS / Menü Ethernet-Kommunikationsprotokolle – siehe die separate Bedienungsanleitung Kommunikation (IM/CM/C–DE). Hinweis: Pro Regler kann nur eine Kommunikationsoption eingebaut werden.

  • Seite 86: Diagnosemeldungen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.10.1 Diagnosemeldungen Symb Nr/Meldung Mögliche Ursache Maßnahmenvorschlag Schalten Sie die Stromversorgung des Vorübergehender oder permanenter Fehler des Geräts aus und wieder ein. 242.004 Analog-Digital-Wandlers auf der Wenn das Problem fortbesteht, ersetzen Sie Fehler ADC1 E / A-Hauptplatine.
  • Seite 87 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene Symb Nr/Meldung Mögliche Ursache Maßnahmenvorschlag Nur CM50 Prüfen Sie die Kalibrierung von AO2, AIN 3 und AIN4. CMF310 Fehler des nichtflüchtigen Speichers der 212.018 Prüfen der Kalibrierung von AIN1 und AIN2.
  • Seite 88 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene Symb Nr/Meldung Mögliche Ursache Maßnahmenvorschlag 070.040 (066.041) Die Selbstoptimierung wurde vom Benutzer Tuner 1 (2) abgebrochen. Abbruch Prüfen Sie den Prozess im Hinblick auf Probleme, die eine größere Veränderung in 078.038...

  • Seite 89: Geräte Info

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 7 Erweiterte Ebene 7.11 Geräte Info Zum Anzeigen von schreibgeschützten, werkseitig eingestellten Parametern für Menü den Regler. Geräte Info Beenden Auswahl Gerätetyp Die Modellnummer des Reglers (z. B. CM30). E/A-Build Die E/A-Konfiguration (Eingang / Ausgang) Anz.

  • Seite 90: Vorlagen Und Funktionen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 8 Vorlagen und Funktionen 8 Vorlagen und Funktionen Hinweise:  Die Eingangszuweisungen können in Konfig Gerät / Kd.spez. Konfig. geändert werden – siehe Seite 36.  Die Ausgangszuweisungen können in der Konfiguration für Eingang / Ausgang geändert werden –...

  • Seite 91: Standardvorlagen

    Master-Ausgangswert oder einen vorkonfigurierten festen Ausgangswert. Sobald das Master-Signal wiederhergestellt ist oder der Digitaleingang in seinen Normalzustand zurückkehrt, schaltet der ControlMaster zurück in den Automatikmodus und folgt wieder dem Ausgang des Master-Reglers. (In Abb. 8.1 auf Seite 91 finden Sie weitere Angaben zum Parallelanschluss). Manuell. Ausg. AIN 1...

  • Seite 92: Analog-Backup-Station (Low-Signal-Auswahl / Digitalsignalauswahl)

    Sobald der Ausgang des Master-Reglers wiederhergestellt ist oder der Digitaleingang in seinen Normalzustand zurückkehrt, schaltet der ControlMaster zurück in den externen Regelungsmodus und folgt wieder dem Ausgang des Master-Reglers. (In Abb. 8.1 auf Seite 91 finden Sie weitere Angaben zum Parallelanschluss). AIN 1 Kreis 1...

  • Seite 93: Einzelanzeige

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 8 Vorlagen und Funktionen Vorlagen für Automatik-/Handstation Analog-Backup-Station können Master-Ausgangssignal seriell oder parallel verwendet werden. Ein Parallelbetrieb wird durch Verwendung eines externen Relais erreicht, das durch ein Relais am ControlMaster geschaltet wird und den Ausgang auswählt, der zu dem Prozess geleitet wird.

  • Seite 94: Erweiterte Vorlagen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 8 Vorlagen und Funktionen 8.3 Erweiterte Vorlagen  8.3.1 Feedforward / Feedforward mit externem Sollwert Diese Vorlage ermöglicht zusätzliche Berücksichtigung einer Störgröße, die durch die Werte Störgrößen-Verstärkung und Bias gewichtet und dann zum Reglerausgangswert hinzu addiert wird. Im...

  • Seite 95: Kaskadenregelung Mit Feedforward

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 8 Vorlagen und Funktionen AIN 2 AIN 3 Ausgangstyp AIN 1 (Master) Analog- Verhältnis Kreis 1 + Bias Ausg. PV 1 (Slave) PID- Kreis 2 Regelung Zeitprop. PID- RLY1 Ausg. Regelung...

  • Seite 96: Verhältnisregelung (Interner / Externer Verhältniswert)

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 8 Vorlagen und Funktionen 8.3.4 Verhältnisregelung (Interner / Externer Verhältniswert) Mit der Verhältnis-Reglervorlage wird der ControlMaster so konfiguriert, dass auf der Grundlage eines angegebenen Verhältnisses eine Prozessvariable gegen eine andere ausgeregelt wird. Die ungeregelte Variable wird durch die Werte Verhältnis und Bias gewichtet und bildet auf diese Weise den Sollwert für die...

  • Seite 97: Vorlagen Für Zweikanalregelung

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 8 Vorlagen und Funktionen 8.4 Vorlagen für Zweikanalregelung  Unter Verwendung von Zweikanalvorlagen kann der ControlMaster wie 2 unabhängige Einkanal-Regler betrieben werden. Diese Vorlagen sind mit einem externen Sollwert für einen der beiden oder für beide Regelkreise verfügbar.

  • Seite 98: Zweikanalregelung - Externer Sollwert / Interner Sollwert

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 8 Vorlagen und Funktionen 8.4.2 Zweikanalregelung – Externer Sollwert / Interner Sollwert Ausgangstyp PV1 (2) AIN 4 AIN 1 Kreis Analog- 1 (2) Ausg. PID- Zeitprop. x Verhältnis RLY1 RLY3 AIN 2 Ausg.

  • Seite 99: Pc-Konfiguration

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 9 PC-Konfiguration 9 PC-Konfiguration Zusätzlich zur lokalen Konfiguration kann der Regler über die Bedientasten vom PC aus über einen Infrarotanschluss mit Hilfe der ConfigPilot PC-Konfigurationssoftware konfiguriert werden. Der Infrarotanschluss des Reglers wird durch Öffnen der folgenden Seite auf der Ebene „Erweitert“ aktiviert: Erweitert>Konfig.Gerät>IrDA-Konfiguration>Verbinden...

  • Seite 100: Technische Daten

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 10 Technische Daten 10 Technische Daten Betrieb Anzeige Regelausgangstypen Stromproportional Farbanzeige, -VGA-TFT, Flüssigkristallanzeige (LCD) mit integrierter Hintergrundbeleuchtung Zeitproportionale Regelung Ein / Aus Sprache 3-Punkt-Schrittregel-Ventil mit Stellungsrückmeldung Englisch, Deutsch, Französisch, Italienisch und Spanisch 3-Punkt-Schrittregel-Ventil ohne Stellungsrückmeldung...

  • Seite 101: Analogeingänge

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 10 Technische Daten Matheblöcke* Nicht universell nutzbare Prozesseingänge Anzahl Anzahl 2 (1 standardmäßig, 1 optional) Bediener +, –, x , / Durchschnitt, Maximum, Minimum Spannung Auswahl Max / Min / Median...
  • Seite 102 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 10 Technische Daten Eingänge Thermoelement Maximalbereich Genauigkeit °C (% des angezeigten Werts) –18 bis 1800 0,1 % oder ±2 °C (über 200 °C) * –100 bis 900 0,1 % oder ±0,5 °C –100 bis 900...
  • Seite 103 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 10 Technische Daten Genauigkeit (% des angezeigten Werts) Lineare Eingänge Standardanalogeingang CM30 / CM50 CMF310 Millivolt 0 bis 150 mV 0,1 % oder ±20 µV 0,1 % oder ±20 µV Milliampere 0 bis 50 mA (CM30 &...
  • Seite 104 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 10 Technische Daten Ausgänge Regel- / Analogausgänge für Signalweitergabe Stromversorgung für 2-Leiter-Messumformer Anzahl CM30/CM50: 2 Spannung 24 V DC (nur CM30/50) (1 Standard, 1 optional) Anzahl CM30/CM50: 2 CM310: 4 (2 Standard, 2 optional)
  • Seite 105 ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage 10 Technische Daten Sicherheit Maße Zulassungen und Zertifizierungen Größe EN61010-1 CM30 97 x 97 x 141 mm cULus CM50 144 x 76 x 146 mm Allgemeine Sicherheit CM30/CM50: Verschmutzungsgrad 2, Schutzklasse 2...

  • Seite 106: , 1 / 2 Din Und Feldmontage Anhang A - Digital- Und Analogquellen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Anhang A – Digital- und Analogquellen Anhang A – Digital- und Analogquellen Hinweis: Die Zahlen in Klammern zeigen zusätzliche Parameter an. Beispielsweise zeigt Alarm 1 (8) Bestät. zust. an, dass 8 Parameter vom Typ Alarm Bestät. zust. verfügbar sind.

  • Seite 107: Analogquellen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Anhang A – Digital- und Analogquellen A.2 Analogquellen Quellenname Beschreibung Anlg IP 1 (4) Analogeingang Konstante 1 (8) Konstante für Matheblöcke Linearisierer 1 (2) Benutzerspezifischer Linearisierer Das tatsächliche Verhältnis in Regelkreis Rglkr1 tatsäVerhält...

  • Seite 108: Anhang B - Fehlercodes

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Anhang B – Fehlercodes Anhang B – Fehlercodes B.1 Konfigurationsfehlercodes Konfigurationsfehler werden erzeugt, wenn ein Signal, das als Quelle für eine bestimmte Situation zugewiesen wurde, fehlerhaft ist. Konfigurationsfehler werden als numerische Codes angezeigt. Eine...

  • Seite 109: Profilfehlercodes

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Anhang B – Fehlercodes Fehlercode Fehlerbeschreibung Fehlercode Fehlerbeschreibung Analogeingangszustand B2 (I/P 4 – CM50) Alarmbestätigungszustand 8 Analogeingangszustand C1 (I/P 3 – CM30) Zeitproportional Zustand 1 Analogeingangszustand C2 (I/P 4 – CM30)

  • Seite 110: , 1 / 2 Anhang C - Analogeingang

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Anhang C – Analogeingang Anhang C – Analogeingang Physikalische Einheiten C.1 Standardeinheiten Einheit Beschreibung Einheit Beschreibung Britische Pfund pro Tag, Stunde, lb/d, lb/h, lb/m, lb/s Minute, Sekunde. % Sätt. % Sättigung m WS Meter Wassersäule...

  • Seite 111: Anhang D - Zuweisungen Der Ausgangstypen

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Anhang D – Zuweisungen der Anhang D – Zuweisungen der Ausgangstypen Ausgangstyp AO 1 AO 2 DIO 1 DIO 2 RLY1 RLY2 RLY3 RLY4 Analog ALM 1 ALM 2 ALM 3...

  • Seite 112: Hinweise

    ControlMaster CM30, CM50 und CMF310 Universal-Prozessregler, DIN und Feldmontage Hinweise Hinweise IM/CM/ED–DE Rev. Z...

  • Seite 113: Produkte Und Dienstleistungen

    — Fertigung Germany — Metalle und Minerale — Öl, Gas & Petrochemie ABB Automation Products GmbH — Papier und Zellstoff Tel: +49 800 1 11 44 11 Fax: +49 800 1 11 44 22 Antriebe und Motoren Austria —...
  • Seite 114 Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. ©ABB 2019 Alle Rechte vorbehalten.
