ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
4.6.4 Digitaleingang/-ausgang – Regler CM30 und CM50
Hinweis. Die Digitaleingänge und Open-Collector-Digitalein- und -ausgänge für die Regler CM30 und
CM50 sind in Abb. 4.18 dargestellt – die Optionen für digitale Eingangs- / Ausgangstypen befinden sich
auf Seite 102.
Digitaleingang / -ausgang + Externer
CM30: Klemme 44 oder 45; 36, 37, 38 oder 39
CM50: Klemme 8 oder 9; 31, 32, 33 oder 34
Digitaleingang / -ausgang –
CM30: Klemme 44 oder 45; 36, 37, 38 oder 39
CM50: Klemme 8 oder 9; 31, 32, 33 oder 34
Digitaleingang / -ausgang –

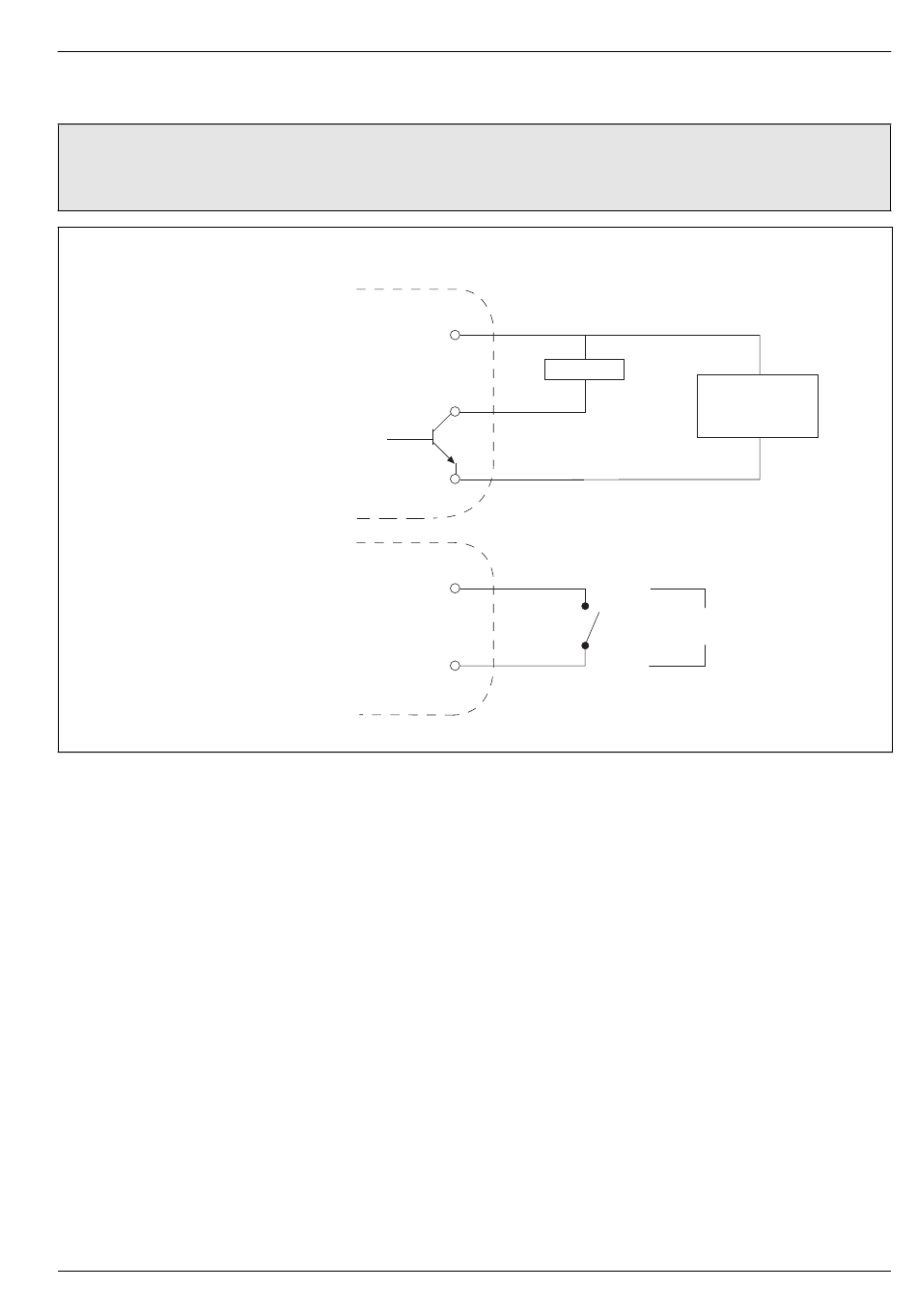

Abb. 4.18 Digitaleingänge und Open-Collector-Digitalein- und -ausgänge - Regler CM30 und CM50
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Klemmenanschlüsse an Standardplatine und Optionskarte
CM30: Klemme 43 oder 35
CM50: Klemme 7 oder 30
Digitaleingang / -ausgang
CM30: Klemme 46 oder 40
CM50: Klemme 10 oder 35
Digitaleingang / -ausgang
CM30: Klemme 46 oder 40
CM50: Klemme 10 oder 35
Last
Externe Spannung
(max. 30 V)
+ve
24 V DC Eingang
ODER
–ve
4 Installation
+ve
–ve
