ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

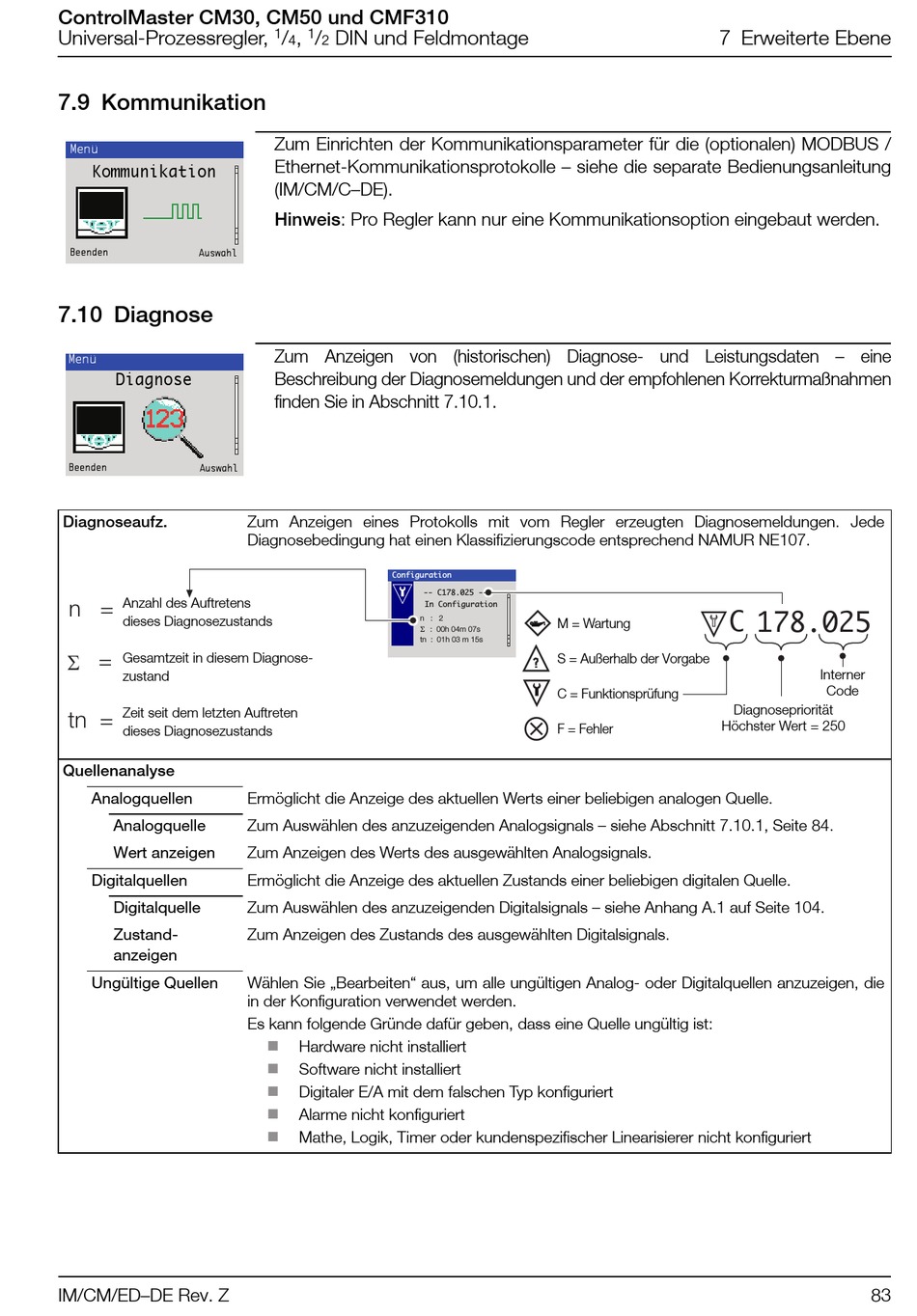

7.9 Kommunikation

Menü
Kommunikation
Beenden
Auswahl

7.10 Diagnose

Menü
Diagnose
Beenden
Auswahl
Diagnoseaufz.
n =
Anzahl des Auftretens
dieses Diagnosezustands
=
S
Gesamtzeit in diesem Diagnose-
zustand
tn =
Zeit seit dem letzten Auftreten
dieses Diagnosezustands
Quellenanalyse
Analogquellen
Analogquelle
Wert anzeigen
Digitalquellen
Digitalquelle
Zustand-
anzeigen
Ungültige Quellen
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Zum Einrichten der Kommunikationsparameter für die (optionalen) MODBUS /
Ethernet-Kommunikationsprotokolle – siehe die separate Bedienungsanleitung
(IM/CM/C–DE).
Hinweis: Pro Regler kann nur eine Kommunikationsoption eingebaut werden.
Zum Anzeigen von (historischen) Diagnose- und Leistungsdaten – eine
Beschreibung der Diagnosemeldungen und der empfohlenen Korrekturmaßnahmen
finden Sie in Abschnitt 7.10.1.
Zum Anzeigen eines Protokolls mit vom Regler erzeugten Diagnosemeldungen. Jede
Diagnosebedingung hat einen Klassifizierungscode entsprechend NAMUR NE107.
Configuration
n : 2
S
tn : 01h 03 m 15s
Ermöglicht die Anzeige des aktuellen Werts einer beliebigen analogen Quelle.
Zum Auswählen des anzuzeigenden Analogsignals – siehe Abschnitt 7.10.1, Seite 84.
Zum Anzeigen des Werts des ausgewählten Analogsignals.
Ermöglicht die Anzeige des aktuellen Zustands einer beliebigen digitalen Quelle.
Zum Auswählen des anzuzeigenden Digitalsignals – siehe Anhang A.1 auf Seite 104.
Zum Anzeigen des Zustands des ausgewählten Digitalsignals.
Wählen Sie „Bearbeiten" aus, um alle ungültigen Analog- oder Digitalquellen anzuzeigen, die
in der Konfiguration verwendet werden.
Es kann folgende Gründe dafür geben, dass eine Quelle ungültig ist:

Hardware nicht installiert

Software nicht installiert

Digitaler E/A mit dem falschen Typ konfiguriert

Alarme nicht konfiguriert

Mathe, Logik, Timer oder kundenspezifischer Linearisierer nicht konfiguriert
-- C178.025 --
In Configuration
M = Wartung
: 00h 04m 07s
S = Außerhalb der Vorgabe
C = Funktionsprüfung
F = Fehler
7 Erweiterte Ebene
C
178.025
Interner
Code
Diagnosepriorität
Höchster Wert = 250
83
