Analog-Backup-Station (Low-Signal-Auswahl / Digitalsignalauswahl) - ABB ControlMaster CM30 Bedienungsanleitung

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

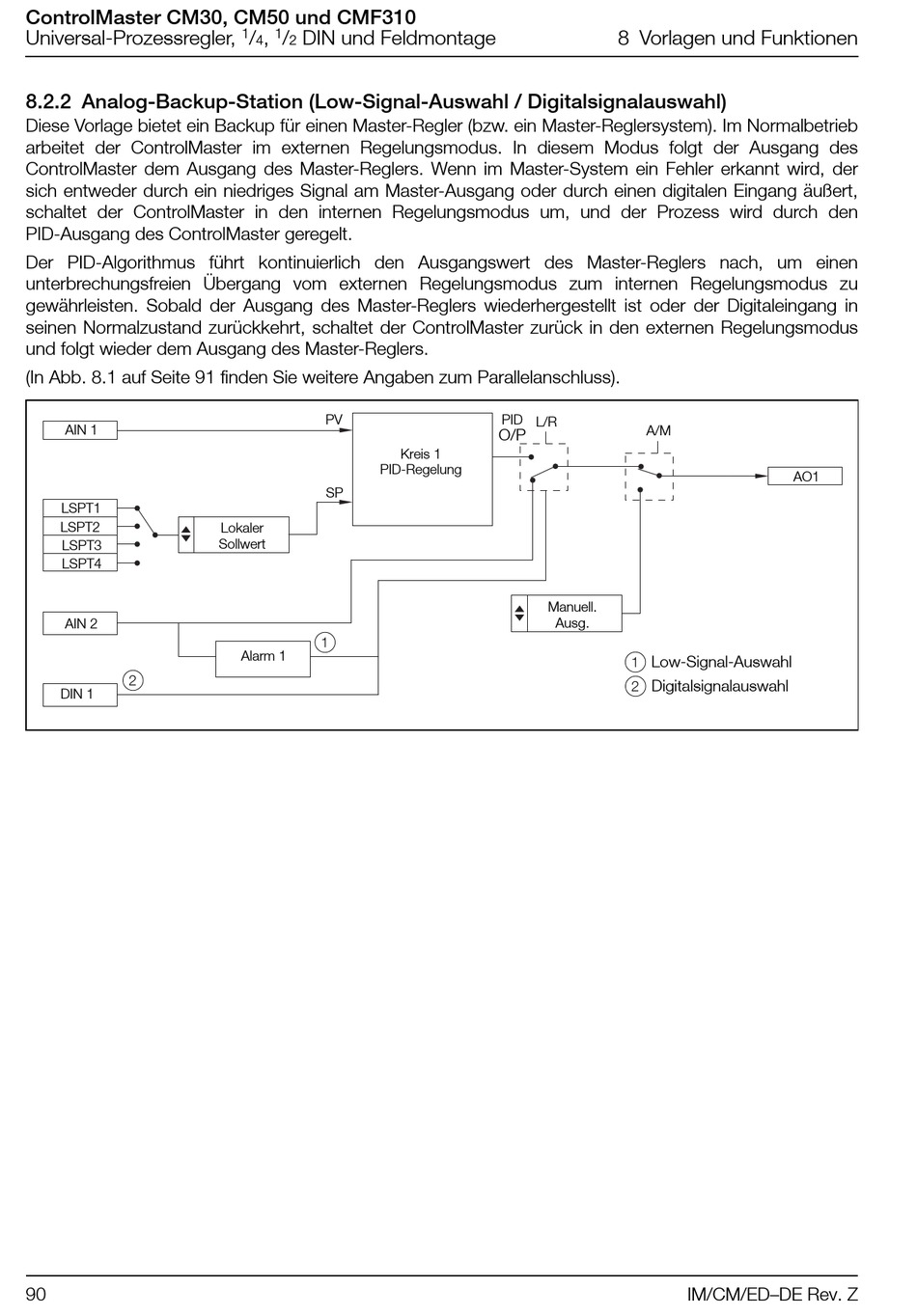

8.2.2 Analog-Backup-Station (Low-Signal-Auswahl / Digitalsignalauswahl)

Diese Vorlage bietet ein Backup für einen Master-Regler (bzw. ein Master-Reglersystem). Im Normalbetrieb
arbeitet der ControlMaster im externen Regelungsmodus. In diesem Modus folgt der Ausgang des
ControlMaster dem Ausgang des Master-Reglers. Wenn im Master-System ein Fehler erkannt wird, der
sich entweder durch ein niedriges Signal am Master-Ausgang oder durch einen digitalen Eingang äußert,
schaltet der ControlMaster in den internen Regelungsmodus um, und der Prozess wird durch den
PID-Ausgang des ControlMaster geregelt.
Der PID-Algorithmus führt kontinuierlich den Ausgangswert des Master-Reglers nach, um einen
unterbrechungsfreien Übergang vom externen Regelungsmodus zum internen Regelungsmodus zu
gewährleisten. Sobald der Ausgang des Master-Reglers wiederhergestellt ist oder der Digitaleingang in
seinen Normalzustand zurückkehrt, schaltet der ControlMaster zurück in den externen Regelungsmodus
und folgt wieder dem Ausgang des Master-Reglers.
(In Abb. 8.1 auf Seite 91 finden Sie weitere Angaben zum Parallelanschluss).
AIN 1
LSPT1
LSPT2
LSPT3
LSPT4
AIN 2
2
DIN 1
90
1 1
/ , / DIN und Feldmontage
4 2
PV
PID-Regelung
SP
Lokaler
Sollwert
1
Alarm 1
PID
L/R
O/P
Kreis 1
Manuell.
Ausg.
8 Vorlagen und Funktionen
A/M
1
Low-Signal-Auswahl
2
Digitalsignalauswahl
IM/CM/ED–DE Rev. Z
AO1
