ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

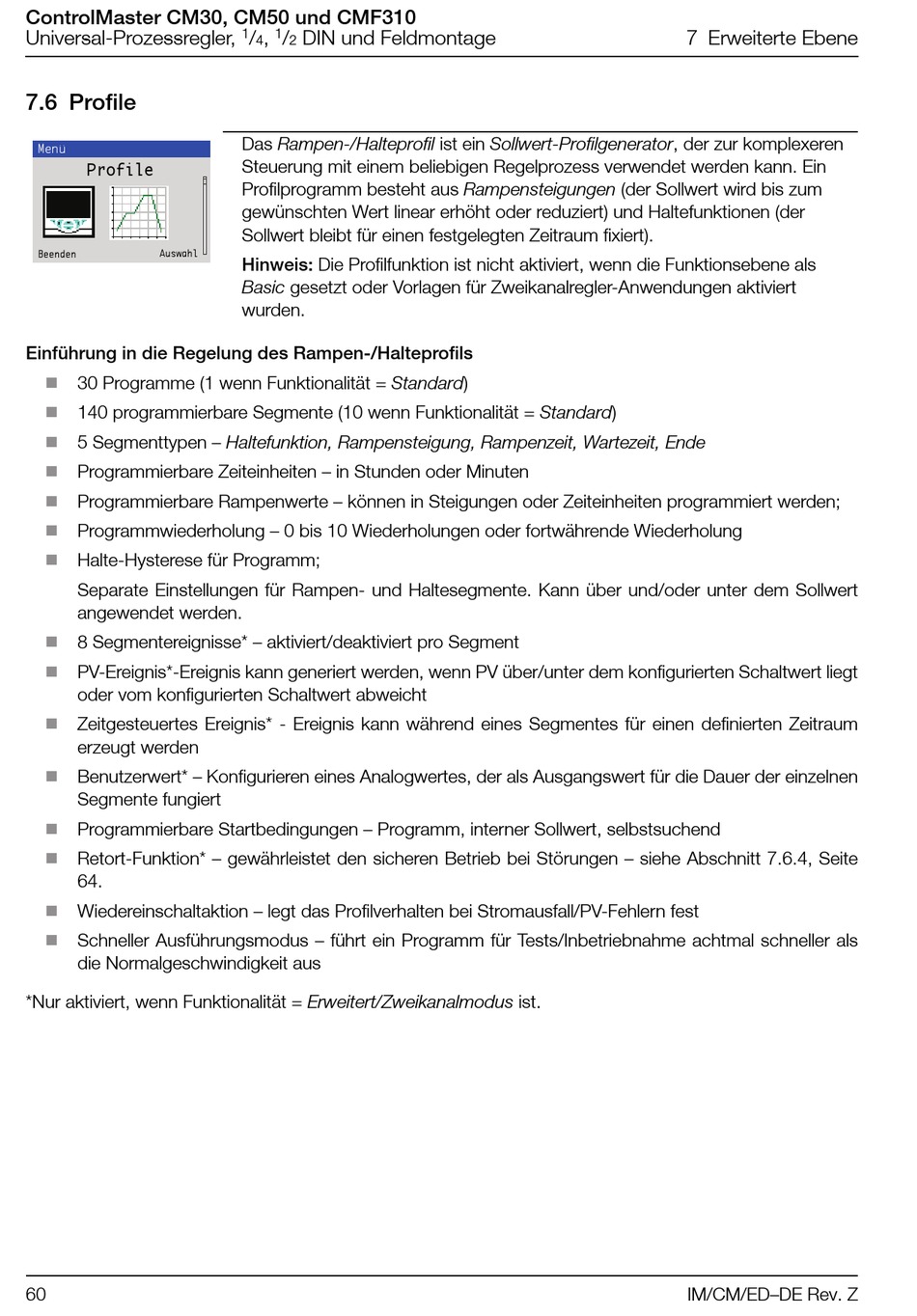

7.6 Profile

Menü
Profile
Beenden Auswahl
Einführung in die Regelung des Rampen-/Halteprofils

30 Programme (1 wenn Funktionalität = Standard)

140 programmierbare Segmente (10 wenn Funktionalität = Standard)

5 Segmenttypen – Haltefunktion, Rampensteigung, Rampenzeit, Wartezeit, Ende

Programmierbare Zeiteinheiten – in Stunden oder Minuten

Programmierbare Rampenwerte – können in Steigungen oder Zeiteinheiten programmiert werden;

Programmwiederholung – 0 bis 10 Wiederholungen oder fortwährende Wiederholung

Halte-Hysterese für Programm;
Separate Einstellungen für Rampen- und Haltesegmente. Kann über und/oder unter dem Sollwert
angewendet werden.

8 Segmentereignisse* – aktiviert/deaktiviert pro Segment

PV-Ereignis*-Ereignis kann generiert werden, wenn PV über/unter dem konfigurierten Schaltwert liegt
oder vom konfigurierten Schaltwert abweicht

Zeitgesteuertes Ereignis* - Ereignis kann während eines Segmentes für einen definierten Zeitraum
erzeugt werden

Benutzerwert* – Konfigurieren eines Analogwertes, der als Ausgangswert für die Dauer der einzelnen
Segmente fungiert

Programmierbare Startbedingungen – Programm, interner Sollwert, selbstsuchend

Retort-Funktion* – gewährleistet den sicheren Betrieb bei Störungen – siehe Abschnitt 7.6.4, Seite
64.

Wiedereinschaltaktion – legt das Profilverhalten bei Stromausfall/PV-Fehlern fest

Schneller Ausführungsmodus – führt ein Programm für Tests/Inbetriebnahme achtmal schneller als
die Normalgeschwindigkeit aus
*Nur aktiviert, wenn Funktionalität = Erweitert/Zweikanalmodus ist.
60
1 1
/ , / DIN und Feldmontage
4 2
Das Rampen-/Halteprofil ist ein Sollwert-Profilgenerator, der zur komplexeren
Steuerung mit einem beliebigen Regelprozess verwendet werden kann. Ein
Profilprogramm besteht aus Rampensteigungen (der Sollwert wird bis zum
gewünschten Wert linear erhöht oder reduziert) und Haltefunktionen (der
Sollwert bleibt für einen festgelegten Zeitraum fixiert).
Hinweis: Die Profilfunktion ist nicht aktiviert, wenn die Funktionsebene als
Basic gesetzt oder Vorlagen für Zweikanalregler-Anwendungen aktiviert
wurden.
7 Erweiterte Ebene
IM/CM/ED–DE Rev. Z
