ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Regelung /...Regelkreis 1 (2) Ausgang / ...Anstiegsrate
Rate
Quelle sperren
Nachführen
Quelle
Signalquelle
Modus
Im Auto-Modus
Auto + OP
Wenn aktiviert
Wenn aktiviert + OP
Quelle freigeben
Rglkr 1 (2) Split O/P*
56
1 1
/ , / DIN und Feldmontage
4 2
Die maximale Rate (in % / s) für die Änderung der Ausgangsgröße des Reglers
Die zur Sperrung der Anstiegsraten-Regelung des
Ausgangs benötigte Quelle.
pegelgesteuert.
Ermöglicht die Konfiguration des Regelausgangs zur Verfolgung des Nachführsignals im
Auto-Regelungsmodus. Im Hand-Regelungsmodus kann der Ausgang ganz normal vom
Benutzer eingestellt werden. Wenn die Funktion für die Anstiegsrate aktiviert ist, ist die
Umschaltung vom Modus Hand in den Modus Auto reibungslos möglich. Wenn sich der
durch das Nachführsignal gesetzte Wert von dem manuell gesetzten Wert unterscheidet,
steigt der Ausgang mit der durch die Anstiegsrate festgelegten Geschwindigkeit auf den
erwarteten automatischen Wert an.
Wenn die Signalquelle auf Keine gesetzt ist, ist die Nachführung deaktiviert, und als
Regelausgang wird der normale PID-Ausgang bereitgestellt.
Legt die Quelle für das Signal fest, das im Auto-Regelungsmodus vom Ausgangssignal
nachgeführt werden muss. Wenn auf Kein eingestellt, ist die Ausgangsnachführung deaktiviert.
Zum Auswählen des Typs der Ausgangsnachführung.
Regelausgang = Nachführsignal im Auto-Regelungsmodus.
Regelausgang = Nachführsignal + Änderung der PID-Ausgangsgröße Auto-Regelungsmodus.
Wenn „Quelle freigeben" aktiv ist, ist Regelausgang = Nachführsignal, wenn im
Auto-Regelungsmodus.
Wenn „Quelle freigeben" aktiv ist, ist Regelausgang = Nachführsignal + Änderung der
PID-Ausgangsgröße, wenn im Auto-Regelungsmodus.
Legt das Digitalsignal zur Aktivierung von Ausgangsnachführung fest
: Nur verfügbar, wenn Modus den Wert Wenn aktiviert oder Wenn aktiviert + OP hat.
Hinweis

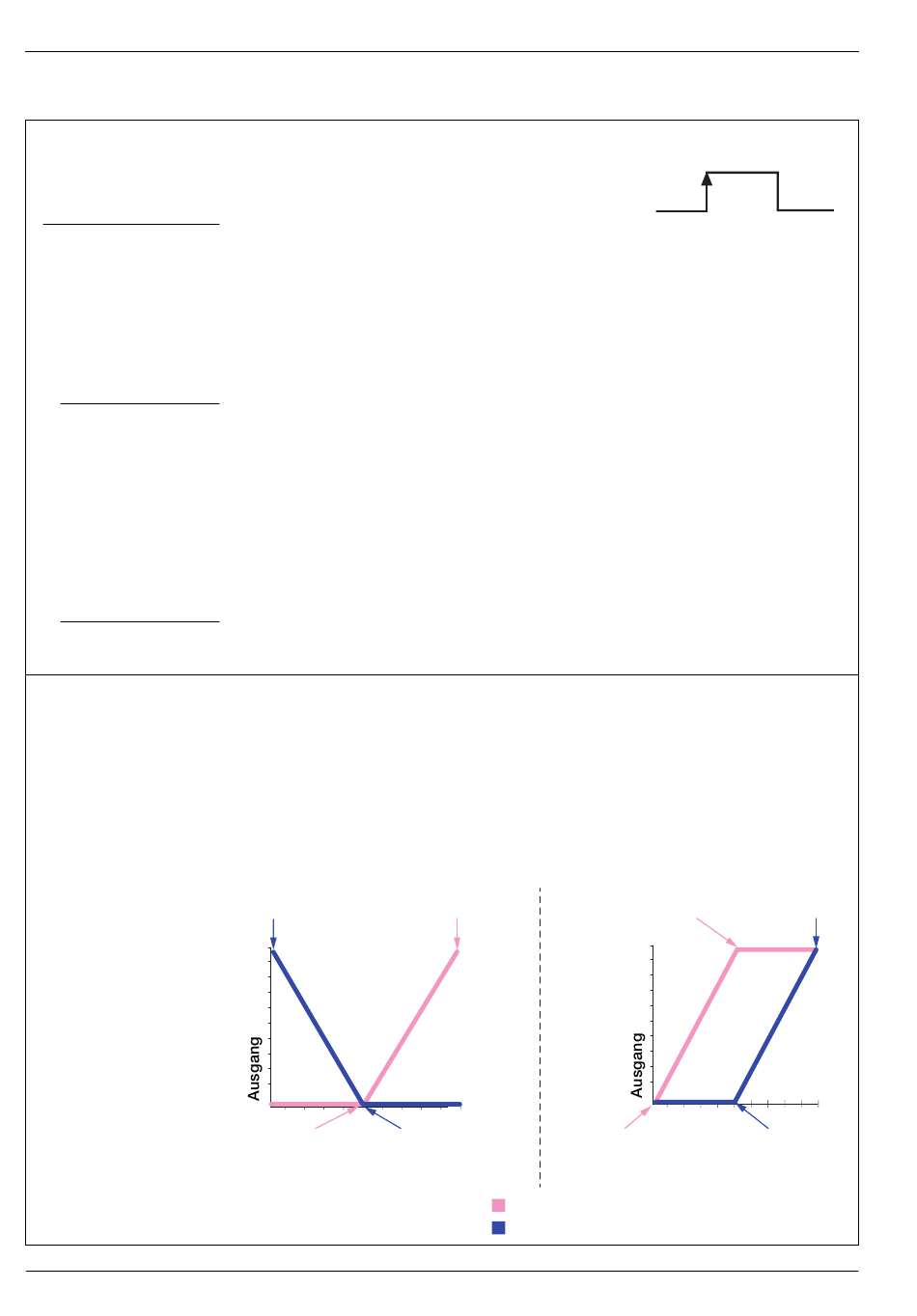

Diese Funktion ermöglicht die Aufteilung des PID-Regelausgangs (siehe Seite 30) in
2 separate Ausgänge. Dadurch können Systeme wie Heizen/Kühlen u. ä., die zwei
Ausgänge benötigen, geregelt werden. Die lineare Beziehung zwischen dem Eingang des
PID-Algorithmus und den beiden Ausgängen wird anhand der Parameter Min. / Max.
Eingang / Ausgang (siehe unten) konfiguriert.
Beim Betrieb mit Getrennte Ergeb. im Hand-Regelungsmodus wird der Eingang am
Funktionsblock für die getrennten Ergebnisse manuell eingestellt (x-Achse). Standardmäßig
werden auf der Bedienerseite beide Ausgangswerte (OP1 und OP2) angezeigt.
*Nur verfügbar, wenn der Ausgangstyp Split O/P ausgewählt ist – siehe Seite 34
Max. Eingang 1 = 100
Min. Eingang 2 = 0
Min. Ausgang 2 = 100 Max. Ausgang 1 = 100
100%
50%
0%
50%
Eingang
Min. Eingang 1 = 50
Max. Eingang 2 = 50
Min. Ausgang 1 = 0
Max. Ausgang 2 = 0
Heiz/Kühl-Beispiel
Diese Quelle ist
Max. Eingang 1 = 50
Min. Ausgang 1 = 100
100%
Min. Eingang 1 = 0
Min. Ausgang 1 = 0
Beispiel zum Split-Ausgang
Ausgang 1 (OP1)
Ausgang 2 (OP2)
7 Erweiterte Ebene
Deaktiviert
Aktiviert
Aktiviert
Max. Eingang 2 = 100
Max. Ausgang 2 = 100
100%
50%
0%
50%
Eingang
Min. Eingang 2 = 50
Min. Ausgang 2 = 0
IM/CM/ED–DE Rev. Z
100%
