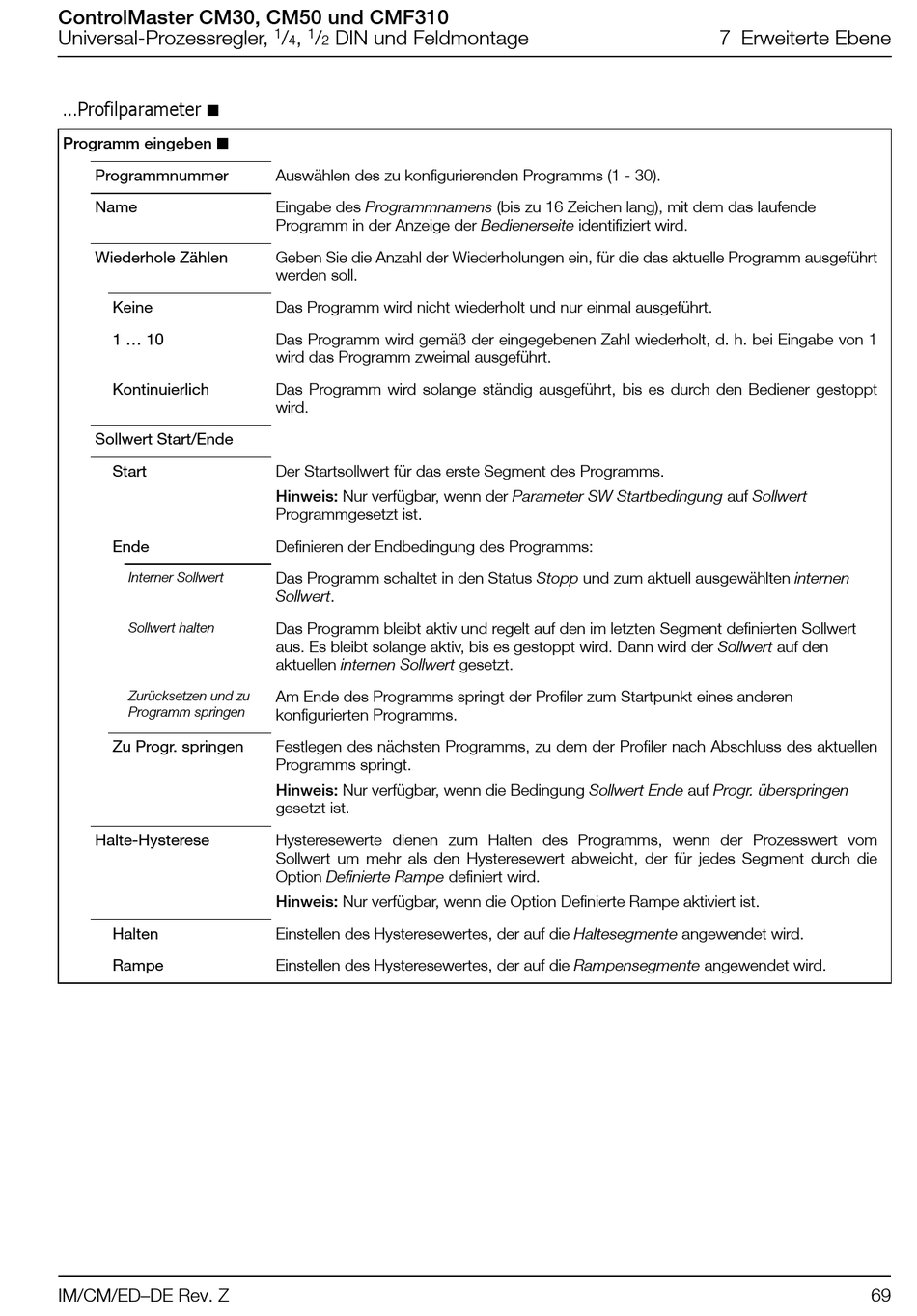

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Profilparameter

Programm eingeben 
Programmnummer
Name
Wiederhole Zählen
Keine
1 ... 10
Kontinuierlich
Sollwert Start/Ende
Start
Ende
Interner Sollwert
Sollwert halten
Zurücksetzen und zu
Programm springen
Zu Progr. springen
Halte-Hysterese
Halten
Rampe
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Auswählen des zu konfigurierenden Programms (1 - 30).
Eingabe des Programmnamens (bis zu 16 Zeichen lang), mit dem das laufende
Programm in der Anzeige der Bedienerseite identifiziert wird.
Geben Sie die Anzahl der Wiederholungen ein, für die das aktuelle Programm ausgeführt
werden soll.
Das Programm wird nicht wiederholt und nur einmal ausgeführt.
Das Programm wird gemäß der eingegebenen Zahl wiederholt, d. h. bei Eingabe von 1
wird das Programm zweimal ausgeführt.
Das Programm wird solange ständig ausgeführt, bis es durch den Bediener gestoppt
wird.
Der Startsollwert für das erste Segment des Programms.
Hinweis: Nur verfügbar, wenn der Parameter SW Startbedingung auf Sollwert
Programmgesetzt ist.
Definieren der Endbedingung des Programms:
Das Programm schaltet in den Status Stopp und zum aktuell ausgewählten internen
Sollwert.
Das Programm bleibt aktiv und regelt auf den im letzten Segment definierten Sollwert
aus. Es bleibt solange aktiv, bis es gestoppt wird. Dann wird der Sollwert auf den
aktuellen internen Sollwert gesetzt.
Am Ende des Programms springt der Profiler zum Startpunkt eines anderen
konfigurierten Programms.
Festlegen des nächsten Programms, zu dem der Profiler nach Abschluss des aktuellen
Programms springt.
Hinweis: Nur verfügbar, wenn die Bedingung Sollwert Ende auf Progr. überspringen
gesetzt ist.
Hysteresewerte dienen zum Halten des Programms, wenn der Prozesswert vom
Sollwert um mehr als den Hysteresewert abweicht, der für jedes Segment durch die
Option Definierte Rampe definiert wird.
Hinweis: Nur verfügbar, wenn die Option Definierte Rampe aktiviert ist.
Einstellen des Hysteresewertes, der auf die Haltesegmente angewendet wird.
Einstellen des Hysteresewertes, der auf die Rampensegmente angewendet wird.
