ABB ControlMaster CM30 Bedienungsanleitung Seite 105

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
Sicherheit
Zulassungen und Zertifizierungen
EN61010-1
cULus
Allgemeine Sicherheit
CM30/CM50: Verschmutzungsgrad 2, Schutzklasse 2
CMF310: Verschmutzungsgrad 2, Schutzklasse 1

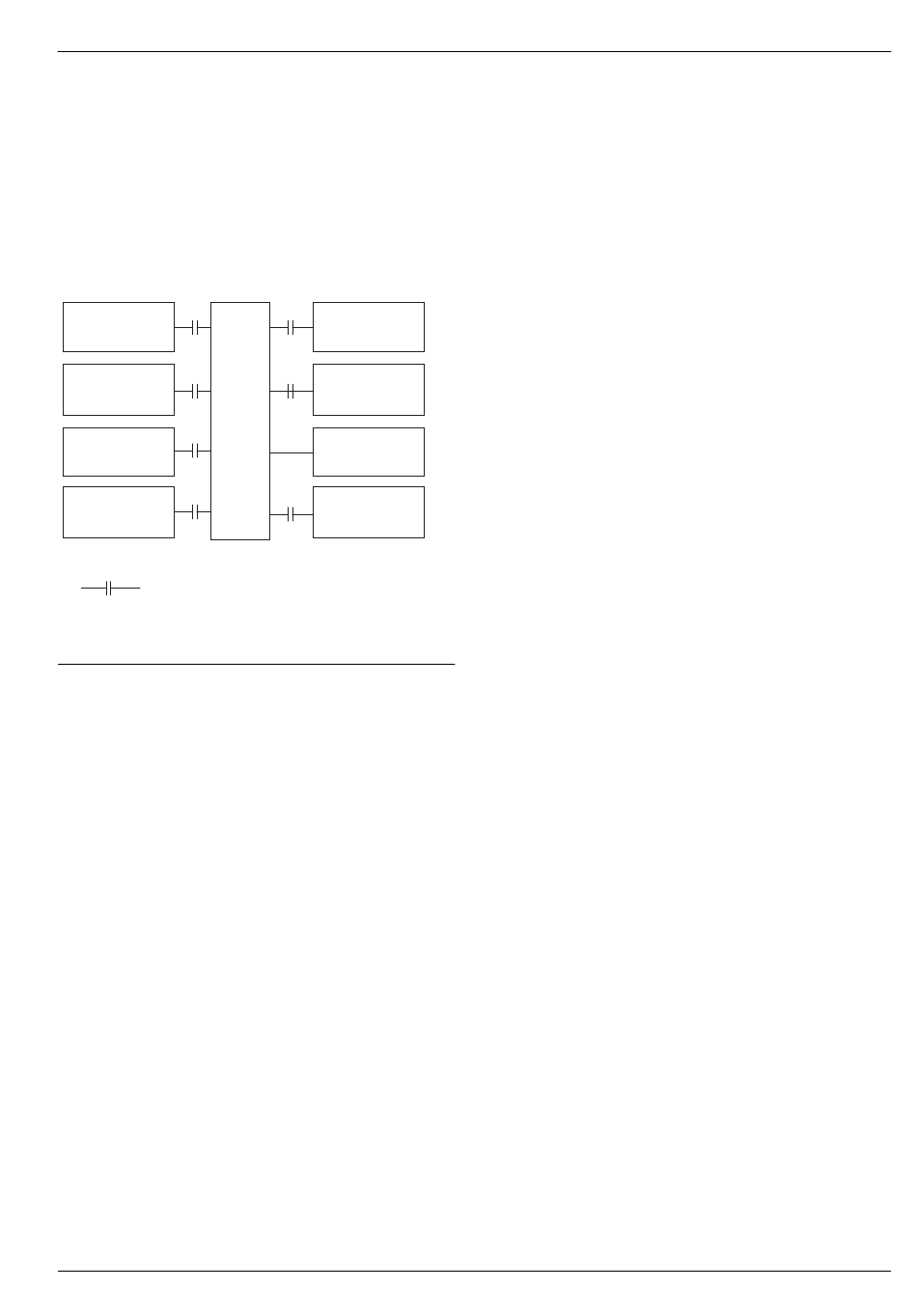

Isolierung (zu den Eingängen)
*
Analog-I/Ps
*
Messumformer-
Stromversorgung
CPU
Analogausg. 1
Analogausg. 2
Taste
= Isolierung
*Nur beim CMF310 isoliert
Elektrik
Stromversorgung
100 V bis 240 V AC ±10 %
(90 V min. bis 265 V max.) 50 / 60 Hz
CM30/CM50: 10 bis 36 V DC (optional)
Leistungsaufnahme
CM30 / CM50
CMF310
Schutz gegen Stromausfall
Keine Auswirkung von Unterbrechungen von bis zu
60 ms
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Kommunik.
Relais
Digitaler E/A
Stromversorgung
10 W max.
max. 25 W
Maße
Größe
CM30 97 x 97 x 141 mm
CM50 144 x 76 x 146 mm
CMF310 214 x 194 x 98 mm
Gewicht
CM30 ca. 0,50 kg (ohne Verpackung)
CM50 ca. 0,57 kg (ohne Verpackung)
CMF310 ca. 1,5 kg (ohne Verpackung)
Tafelausschnitt
CM30 92 x 92 mm,
121 mm hinter der Schalttafel
CM50 138 x 68 mm,
123 mm hinter der Schalttafel
CMF310 186 x 186 mm,
92 mm hinter der Schalttafel
Gehäusematerial
Polykarbonat mit Glasfaserverstärkung
10 Technische Daten
DS/CM30–DE Rev. P
DS/CM50–DE Rev. N
DS/CMF310–DE Rev. D
103
