Rglkr 1 (2) Sollwerte
Interner Sollwert 1 (4)
RSP-Verhältnis
RSP-Bias
Rampenmodus
Rampensteigung
28
1 1
/ , / DIN und Feldmontage
4 2
Das Menü Standard bietet Zugriff auf die optimierbaren Einstellungen und
Sollwerte.
Der geforderte Wert für den internen Sollwert. Wenn dieser Wert auf Bedienerebene
eingestellt wird (siehe Seite 23), wird dieser Wert auch hier aktualisiert.
Wenn der externe Sollwert ausgewählt wird, beträgt der Sollwert (Verhältnis x externe
Sollwerteingabe) + Bias.
Hinweis: Dieser Parameter ist nur verfügbar, wenn die ausgewählte Vorlage einen externen
Sollwert hat oder wenn die Vorlage für Verhältnisregler / -station ausgewählt wird – siehe
Seite 94.
Zum Einstellen des Bias des externen Sollwerts in physikalischen Einheiten.
Hinweis: Nur verfügbar, wenn die ausgewählte Vorlage einen externen Sollwert oder eine
Verhältnisregelung hat.

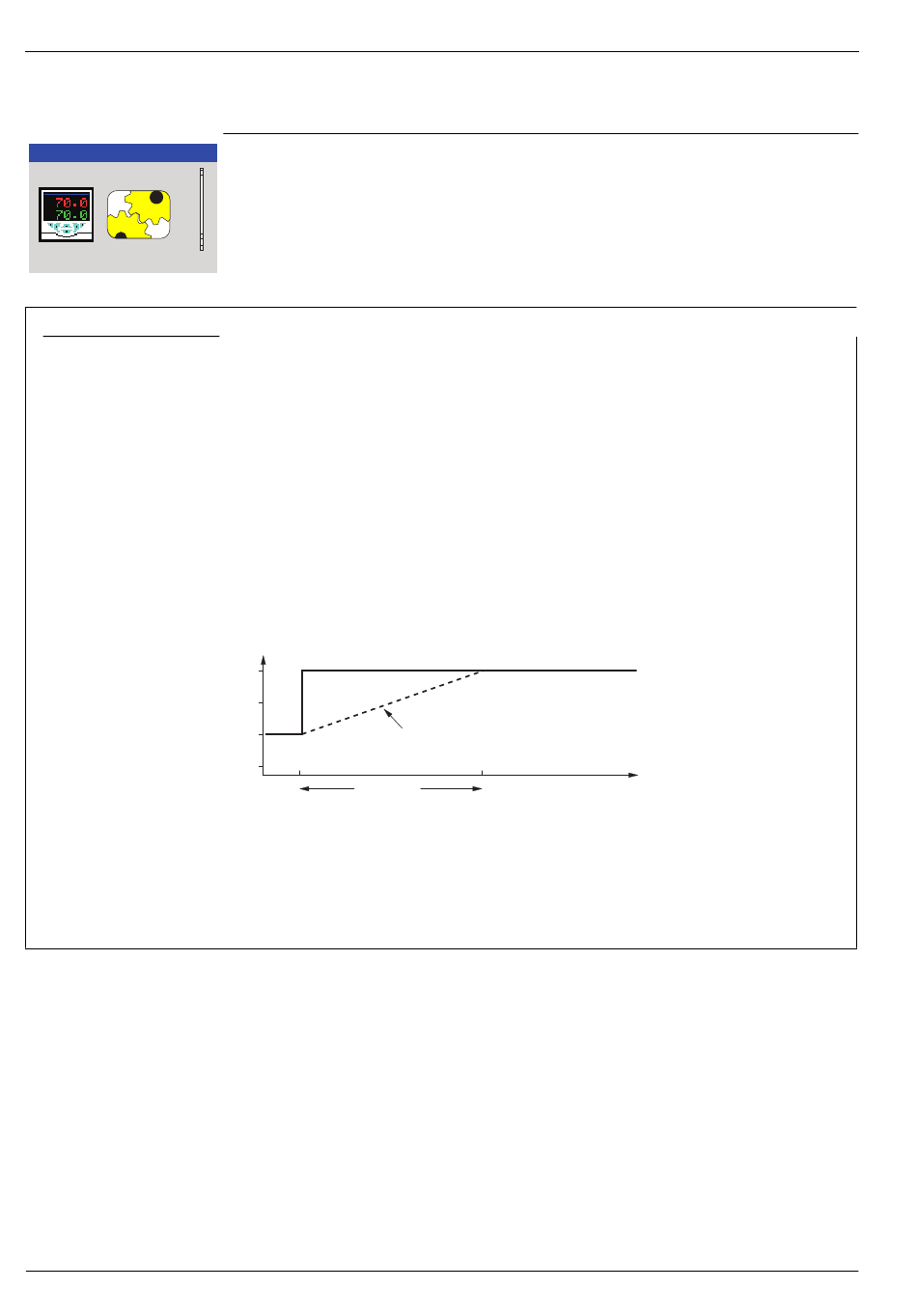

Mit der Funktion für Rampensollwert können größere Turbulenzen der Steuergröße am
Reglerausgang bei Veränderung des Sollwerts vermieden werden. Die eingestellte
Rampensteigung gilt sowohl für den internen als auch für den externen Sollwert.
PV
Angezeigter interner Sollwert
300
200
100
0
1 Stunde
*Beispiel: Rampensteigung = 200 Inkremente / Stunde
Legt die Rampensteigerung in physikalischen Einheiten / Stunde fest
Hinweis: Nur verfügbar, wenn Rampenmodus auf Ein gestellt ist.
Tatsächlicher, durch PID-Algorithmus*
verwendeter (Rampen-) Sollwert
Zeit
