ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Regelung / ...Rglkr 1(2) Sollwerte
RSP-Verhältnis
RSP-Bias
RSP-Fehlermaßnahme
Keine Wirkung
Intern
Interner Standard
Standardsollwert
Rampenmodus
Rampensteigung
Quellen auswählen
LSP 1/2 umschalten
LSP1 (4) Auswahl
Interne Auswahl
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Wenn der externe Sollwert ausgewählt wird, ist der Regelungssollwert:
(Verhältnis x Eingangswert des externen Sollwerts) + Bias
Zum Festlegen des Bias für den externen Sollwert in physikalischen Einheiten – eine
Beschreibung der (physikalischen) Einheiten für die Analogeingänge finden Sie in Anhang C
auf Seite 108.
Maßnahme bei einem Fehler im Bereich des externen Sollwerts.
Keine Fehlermaßnahme.
Aktiviert den Modus für internen Sollwert.
Aktiviert den Modus für internen Sollwert und setzt den Wert des internen Sollwerts auf den
Standardsollwert.
Stellt den Wert ein, der für den internen Sollwert unter Fehlerbedingungen beim externen
Sollwert erforderlich ist.

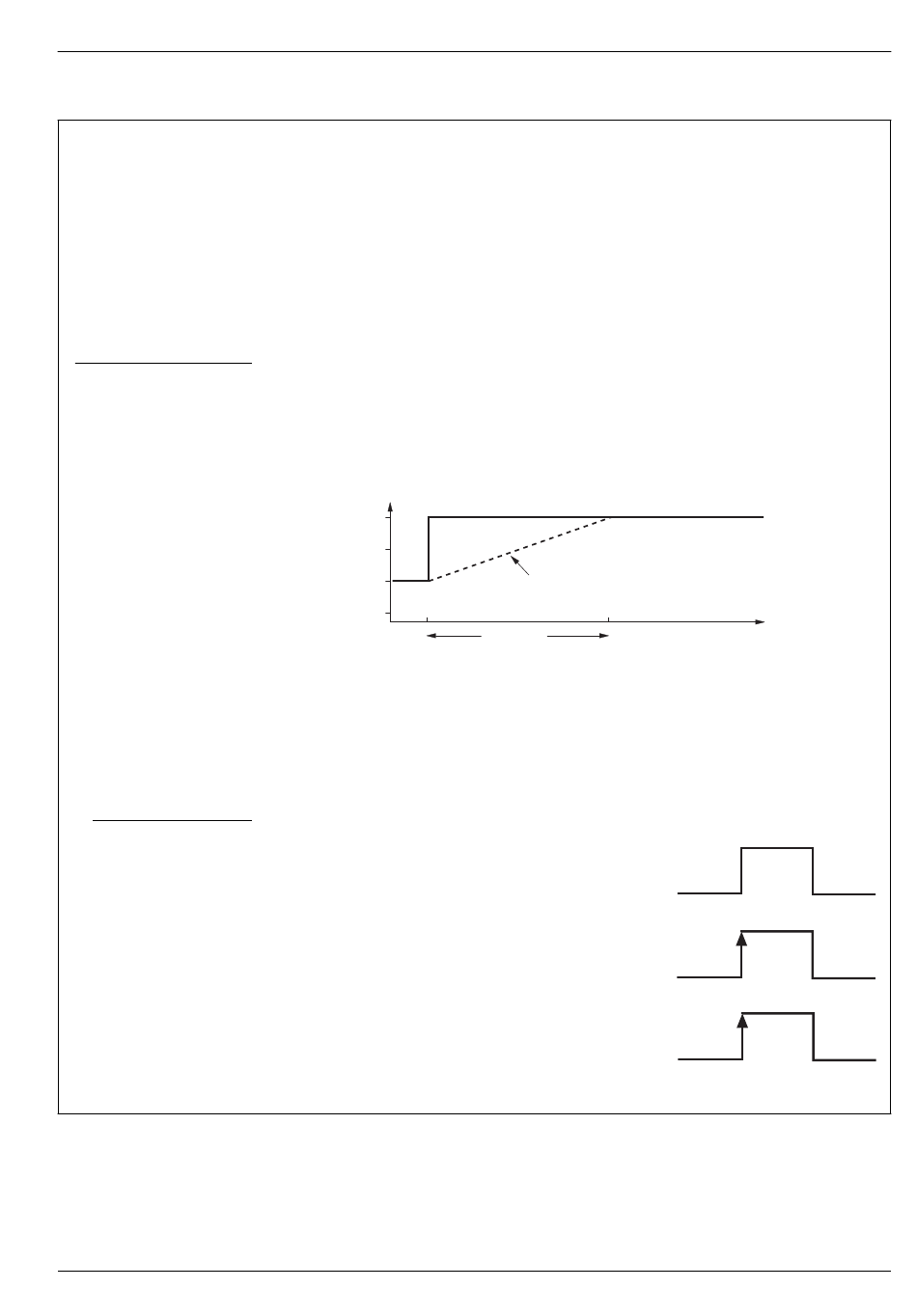

Mit der Funktion für Rampensollwert können größere Turbulenzen der Steuergröße am
Reglerausgang bei Veränderung des Sollwerts vermieden werden. Die eingestellte
Rampensteigung gilt sowohl für den internen als auch für den externen Sollwert.
PV
300
200
100
0
*Beispiel: Rampensteigung = 200 Inkremente / Stunde
Zum Festlegen der erforderlichen Rampensteigung in physikalischen Einheiten / Stunde
Die Auswahl interner Sollwerte und das Wechseln des Sollwertmodus zwischen „Intern" und
„Extern" kann durch Digitalsignale gesteuert werden; entweder durch interne Digitalsignale
(z. B. Alarmzustände)
Digitalkommunikation) – Eine Beschreibung der Quellen finden Sie in Anhang A auf
Seite 104.
Die für das Auswählen von internem Sollwert 1 (LSP1) bzw.
internem Sollwert 2 (LSP2) erforderliche Quelle. Diese
Quelle ist pegelgesteuert. Ein Signalpegel „Niedrig" setzt
den internen Sollwert als internen Sollwert 1 (LSP1) fest,
ein Signalpegel „Hoch" als internen Sollwert 2 (LSP2).
Die Quelle, die für die Auswahl des internen Sollwerts 1
(LSP1) als aktuellen internen Sollwert erforderlich ist. Die
Auswahl erfolgt mit der ansteigenden Flanke des
Digitalsignals.
Die Quelle, die für das Auswählen des Modus „Interner
Sollwert" (oder des Modus „Internes Verhältnis", wenn die
Vorlage für Verhältnisregelung/-station ausgewählt wurde)
erforderlich ist
Angezeigter interner Sollwert
Tatsächlicher, durch PID-Algorithmus*
verwendeter (Rampen-) Sollwert
1 Stunde
oder durch externe
7 Erweiterte Ebene
Zeit
Signale an Digitaleingängen
LSP2
LSP1
LSP1
Interner
Sollwert-
Modus
(oder
LSP1
47
