ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

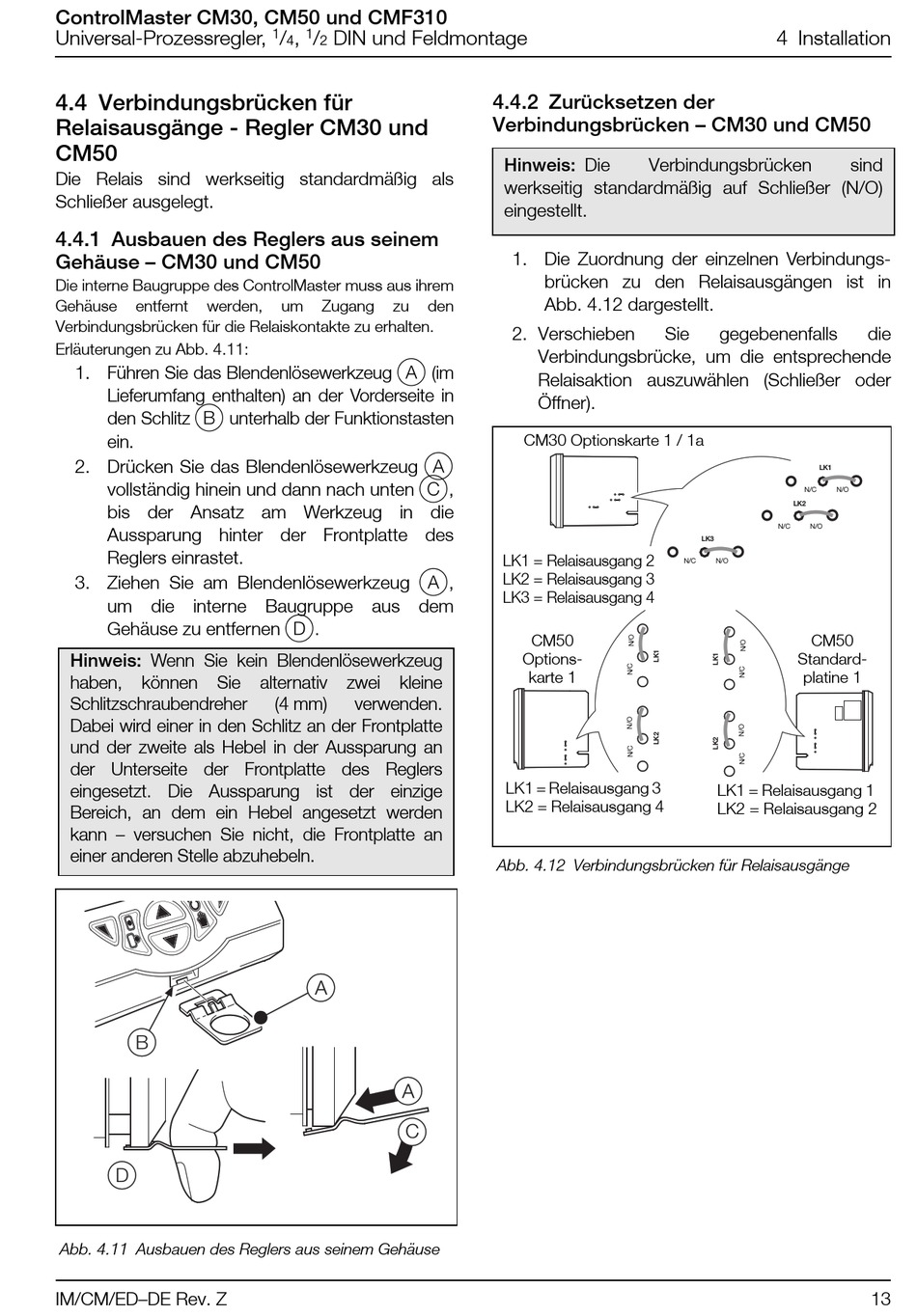

4.4 Verbindungsbrücken für
Relaisausgänge - Regler CM30 und
CM50
Die Relais sind werkseitig standardmäßig als
Schließer ausgelegt.
4.4.1 Ausbauen des Reglers aus seinem
Gehäuse – CM30 und CM50
Die interne Baugruppe des ControlMaster muss aus ihrem
Gehäuse entfernt werden,
Verbindungsbrücken für die Relaiskontakte zu erhalten.
Erläuterungen zu Abb. 4.11:
1. Führen Sie das Blendenlösewerkzeug A (im
Lieferumfang enthalten) an der Vorderseite in
den Schlitz B unterhalb der Funktionstasten
ein.
2. Drücken Sie das Blendenlösewerkzeug A
vollständig hinein und dann nach unten C,
bis der Ansatz am Werkzeug in die
Aussparung hinter der Frontplatte des
Reglers einrastet.
3. Ziehen Sie am Blendenlösewerkzeug A,
um die interne Baugruppe aus dem
Gehäuse zu entfernen D.
Hinweis: Wenn Sie kein Blendenlösewerkzeug
haben, können Sie
Schlitzschraubendreher
Dabei wird einer in den Schlitz an der Frontplatte
und der zweite als Hebel in der Aussparung an
der Unterseite der Frontplatte des Reglers
eingesetzt. Die Aussparung ist der einzige
Bereich, an dem ein Hebel angesetzt werden
kann – versuchen Sie nicht, die Frontplatte an
einer anderen Stelle abzuhebeln.
B
D
Abb. 4.11 Ausbauen des Reglers aus seinem Gehäuse
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
um Zugang zu den
alternativ zwei kleine
(4 mm) verwenden.
C
4.4.2 Zurücksetzen der
Verbindungsbrücken – CM30 und CM50
Hinweis: Die Verbindungsbrücken
werkseitig standardmäßig auf Schließer (N/O)
eingestellt.
1. Die Zuordnung der einzelnen Verbindungs-
brücken zu den Relaisausgängen ist in
Abb. 4.12 dargestellt.
2. Verschieben Sie
Verbindungsbrücke, um die entsprechende
Relaisaktion auszuwählen (Schließer oder
Öffner).
CM30 Optionskarte 1 / 1a
LK1 = Relaisausgang 2
LK2 = Relaisausgang 3
LK3 = Relaisausgang 4
CM50
Options-
karte 1
LK1 = Relaisausgang 3
LK2 = Relaisausgang 4
Abb. 4.12 Verbindungsbrücken für Relaisausgänge
4 Installation
sind
gegebenenfalls
LK1
N/C N/O
LK2
N/C N/O
LK3
N/C N/O
CM50
Standard-
platine 1
LK1 = Relaisausgang 1
LK2 = Relaisausgang 2
die
