ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

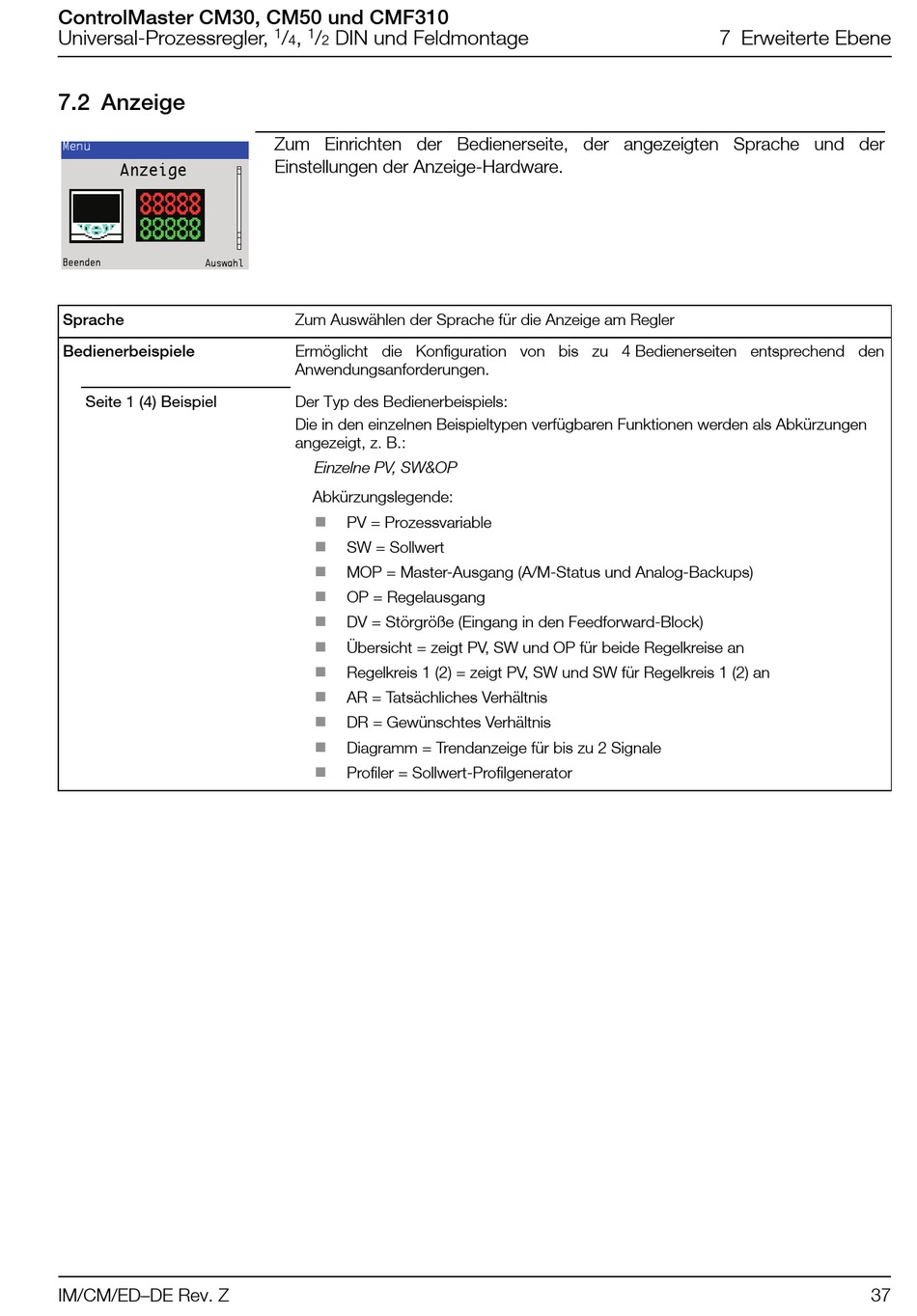

7.2 Anzeige

Menü
Anzeige
Beenden Auswahl
Sprache
Bedienerbeispiele
Seite 1 (4) Beispiel
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Zum Einrichten der Bedienerseite, der angezeigten Sprache und der
Einstellungen der Anzeige-Hardware.
Zum Auswählen der Sprache für die Anzeige am Regler
Ermöglicht die Konfiguration von bis zu 4 Bedienerseiten entsprechend den
Anwendungsanforderungen.
Der Typ des Bedienerbeispiels:
Die in den einzelnen Beispieltypen verfügbaren Funktionen werden als Abkürzungen
angezeigt, z. B.:
Einzelne PV, SW&OP
Abkürzungslegende:

PV = Prozessvariable

SW = Sollwert

MOP = Master-Ausgang (A/M-Status und Analog-Backups)

OP = Regelausgang

DV = Störgröße (Eingang in den Feedforward-Block)

Übersicht = zeigt PV, SW und OP für beide Regelkreise an

Regelkreis 1 (2) = zeigt PV, SW und SW für Regelkreis 1 (2) an

AR = Tatsächliches Verhältnis

DR = Gewünschtes Verhältnis

Diagramm = Trendanzeige für bis zu 2 Signale

Profiler = Sollwert-Profilgenerator
7 Erweiterte Ebene
37
