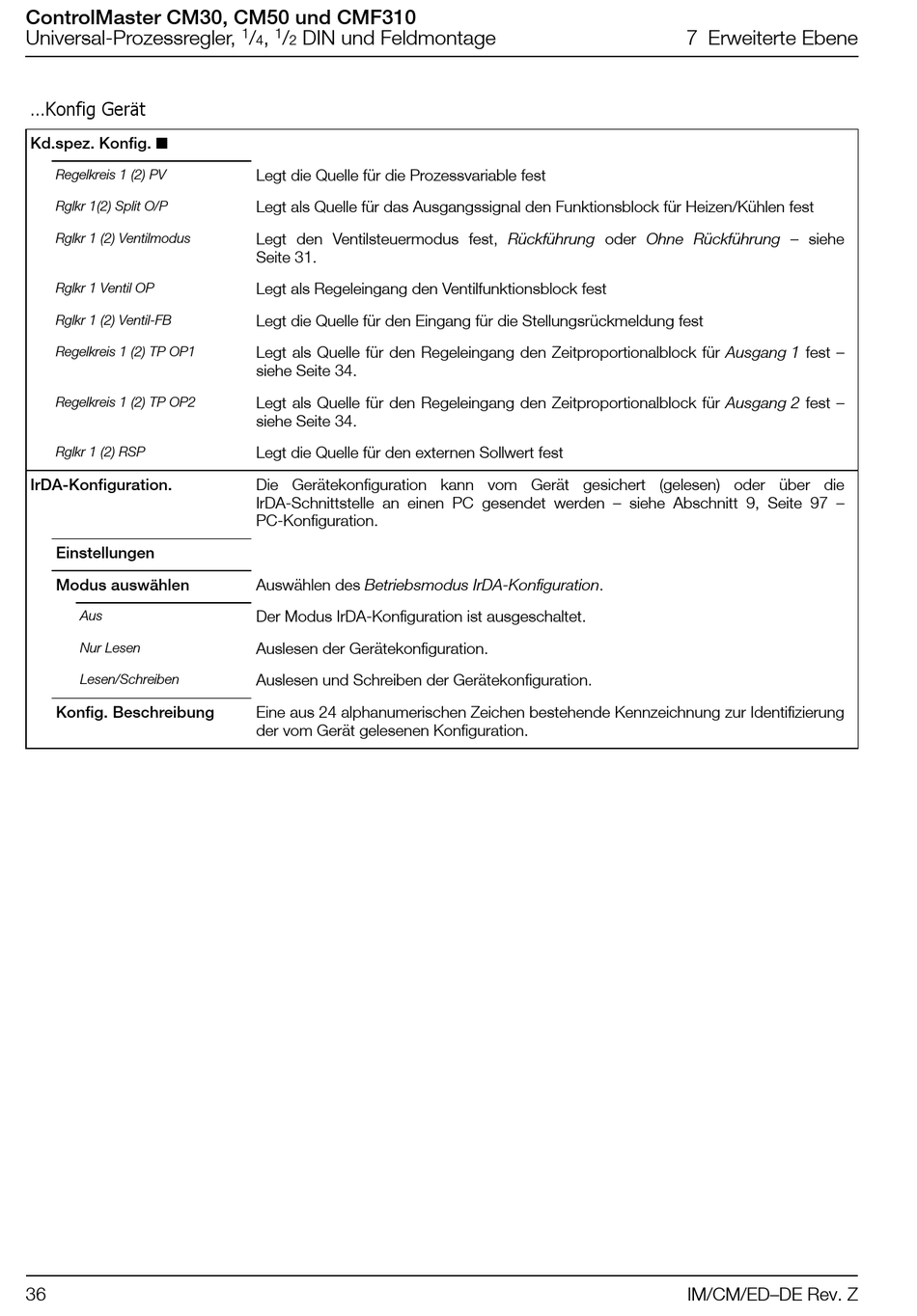

ABB ControlMaster CM30 Bedienungsanleitung Seite 38

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Konfig Gerät
Kd.spez. Konfig. 
Regelkreis 1 (2) PV
Rglkr 1(2) Split O/P
Rglkr 1 (2) Ventilmodus
Rglkr 1 Ventil OP
Rglkr 1 (2) Ventil-FB
Regelkreis 1 (2) TP OP1
Regelkreis 1 (2) TP OP2
Rglkr 1 (2) RSP
IrDA-Konfiguration.
Einstellungen
Modus auswählen
Aus
Nur Lesen
Lesen/Schreiben
Konfig. Beschreibung
36
1 1
/ , / DIN und Feldmontage
4 2
Legt die Quelle für die Prozessvariable fest
Legt als Quelle für das Ausgangssignal den Funktionsblock für Heizen/Kühlen fest
Legt den Ventilsteuermodus fest, Rückführung oder Ohne Rückführung – siehe
Seite 31.
Legt als Regeleingang den Ventilfunktionsblock fest
Legt die Quelle für den Eingang für die Stellungsrückmeldung fest
Legt als Quelle für den Regeleingang den Zeitproportionalblock für Ausgang 1 fest –
siehe Seite 34.
Legt als Quelle für den Regeleingang den Zeitproportionalblock für Ausgang 2 fest –
siehe Seite 34.
Legt die Quelle für den externen Sollwert fest
Die Gerätekonfiguration kann vom Gerät gesichert (gelesen) oder über die
IrDA-Schnittstelle an einen PC gesendet werden – siehe Abschnitt 9, Seite 97 –
PC-Konfiguration.
Auswählen des Betriebsmodus IrDA-Konfiguration.
Der Modus IrDA-Konfiguration ist ausgeschaltet.
Auslesen der Gerätekonfiguration.
Auslesen und Schreiben der Gerätekonfiguration.
Eine aus 24 alphanumerischen Zeichen bestehende Kennzeichnung zur Identifizierung
der vom Gerät gelesenen Konfiguration.
7 Erweiterte Ebene
IM/CM/ED–DE Rev. Z
