ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

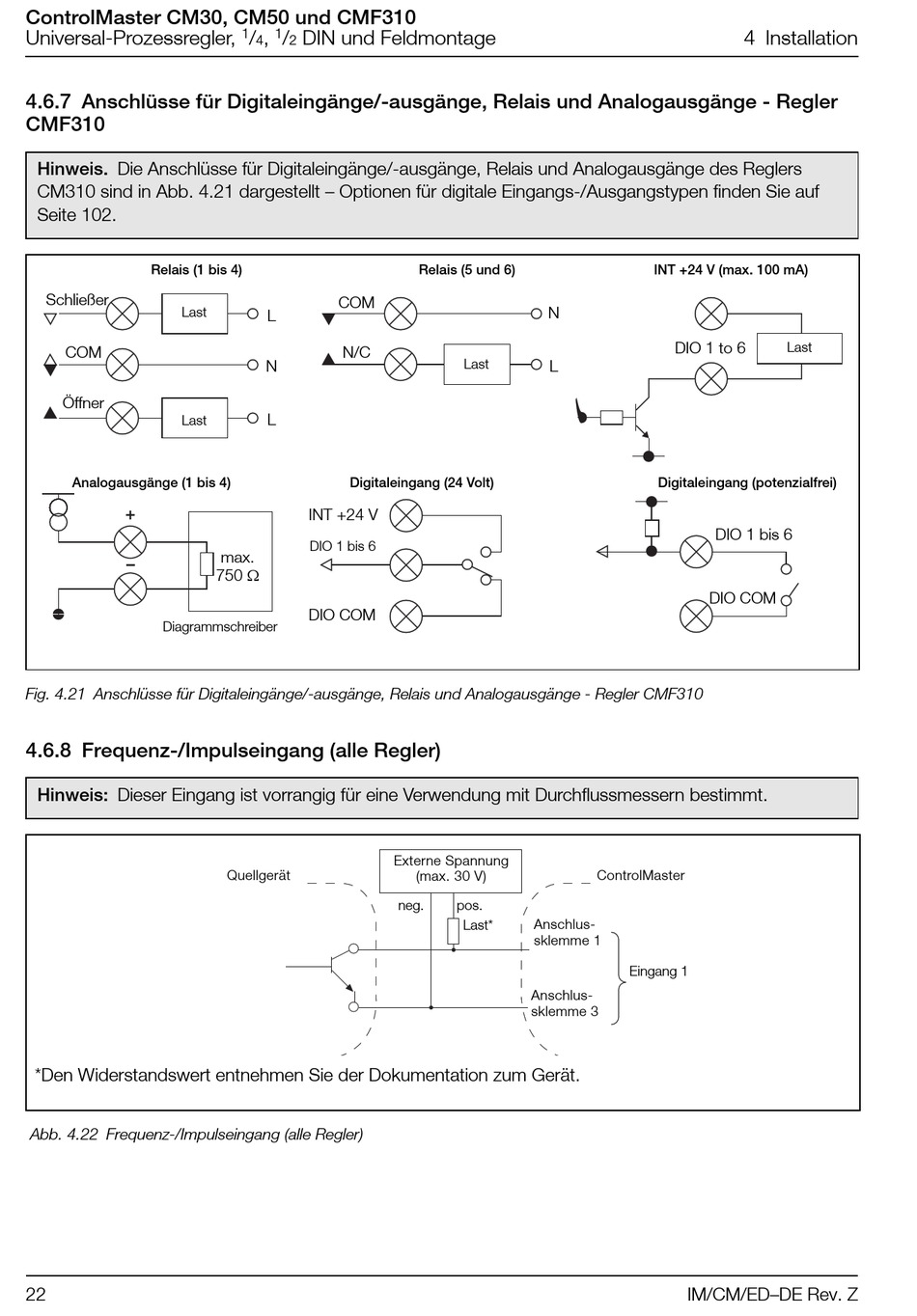

4.6.7 Anschlüsse für Digitaleingänge/-ausgänge, Relais und Analogausgänge - Regler
CMF310
Hinweis. Die Anschlüsse für Digitaleingänge/-ausgänge, Relais und Analogausgänge des Reglers
CM310 sind in Abb. 4.21 dargestellt – Optionen für digitale Eingangs-/Ausgangstypen finden Sie auf
Seite 102.
Relais (1 bis 4)
Schließer
Last
COM
Öffner
Last
Analogausgänge (1 bis 4)
+
–
Diagrammschreiber
Fig. 4.21 Anschlüsse für Digitaleingänge/-ausgänge, Relais und Analogausgänge - Regler CMF310

4.6.8 Frequenz-/Impulseingang (alle Regler)

Hinweis: Dieser Eingang ist vorrangig für eine Verwendung mit Durchflussmessern bestimmt.
*Den Widerstandswert entnehmen Sie der Dokumentation zum Gerät.
Abb. 4.22 Frequenz-/Impulseingang (alle Regler)
22
1 1
/ , / DIN und Feldmontage
4 2
COM
L
N/C
N
L
Digitaleingang (24 Volt)
INT +24 V
DIO 1 bis 6
max.
750 
DIO COM
Quellgerät
Relais (5 und 6)
N
Last
L
Externe Spannung
(max. 30 V)
neg. pos.
Anschlus-
Last*
sklemme 1
Anschlus-
sklemme 3
4 Installation
INT +24 V (max. 100 mA)
DIO 1 to 6
Digitaleingang (potenzialfrei)
DIO 1 bis 6
DIO COM
ControlMaster
Eingang 1
IM/CM/ED–DE Rev. Z
Last
