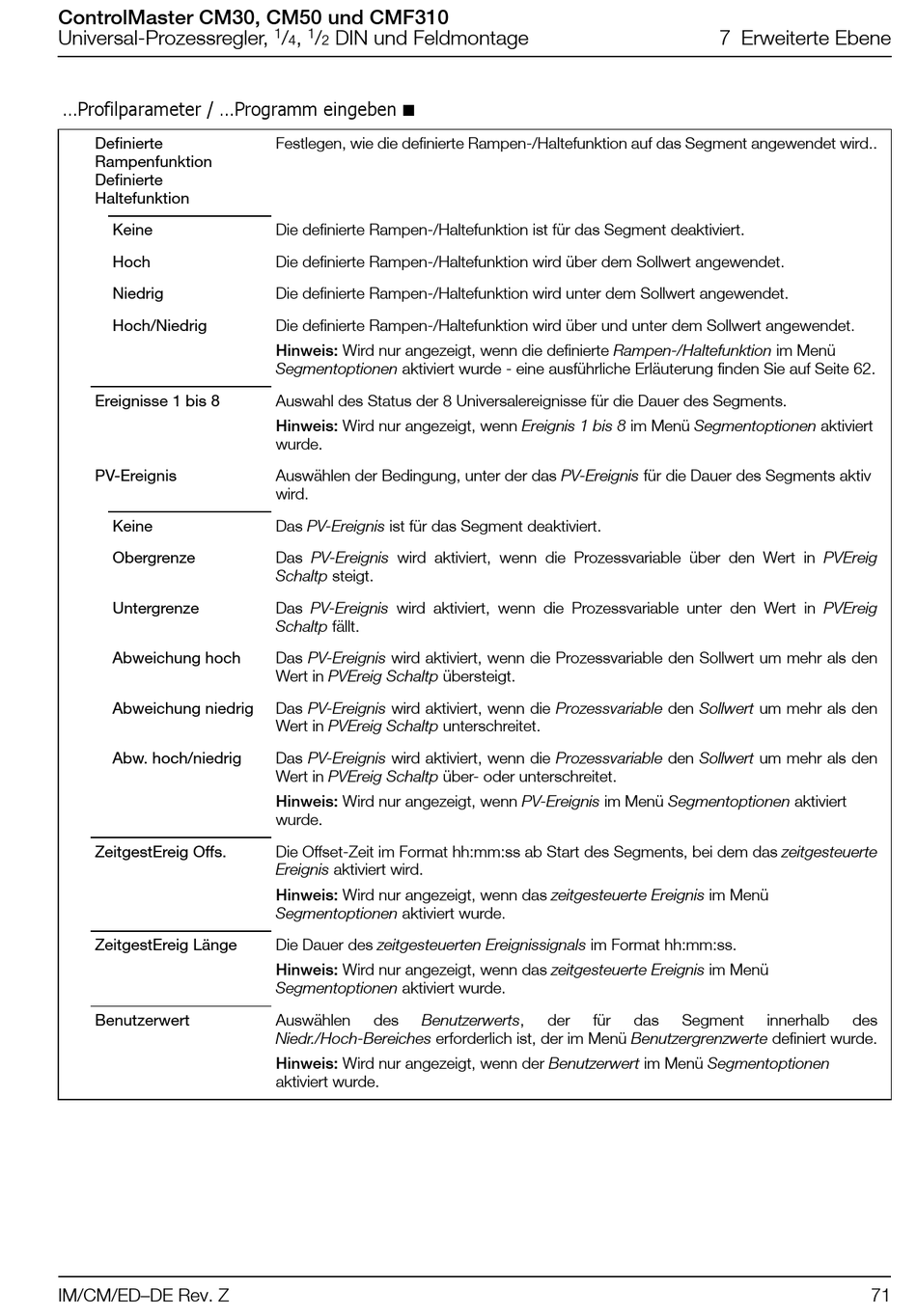

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Profilparameter / ...Programm eingeben
Definierte
Rampenfunktion
Definierte
Haltefunktion
Keine
Hoch
Niedrig
Hoch/Niedrig
Ereignisse 1 bis 8
PV-Ereignis
Keine
Obergrenze
Untergrenze
Abweichung hoch
Abweichung niedrig
Abw. hoch/niedrig
ZeitgestEreig Offs.
ZeitgestEreig Länge
Benutzerwert
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2

Festlegen, wie die definierte Rampen-/Haltefunktion auf das Segment angewendet wird..
Die definierte Rampen-/Haltefunktion ist für das Segment deaktiviert.
Die definierte Rampen-/Haltefunktion wird über dem Sollwert angewendet.
Die definierte Rampen-/Haltefunktion wird unter dem Sollwert angewendet.
Die definierte Rampen-/Haltefunktion wird über und unter dem Sollwert angewendet.
Hinweis: Wird nur angezeigt, wenn die definierte Rampen-/Haltefunktion im Menü
Segmentoptionen aktiviert wurde - eine ausführliche Erläuterung finden Sie auf Seite 62.
Auswahl des Status der 8 Universalereignisse für die Dauer des Segments.
Hinweis: Wird nur angezeigt, wenn Ereignis 1 bis 8 im Menü Segmentoptionen aktiviert
wurde.
Auswählen der Bedingung, unter der das PV-Ereignis für die Dauer des Segments aktiv
wird.
Das PV-Ereignis ist für das Segment deaktiviert.
Das PV-Ereignis wird aktiviert, wenn die Prozessvariable über den Wert in PVEreig
Schaltp steigt.
Das PV-Ereignis wird aktiviert, wenn die Prozessvariable unter den Wert in PVEreig
Schaltp fällt.
Das PV-Ereignis wird aktiviert, wenn die Prozessvariable den Sollwert um mehr als den
Wert in PVEreig Schaltp übersteigt.
Das PV-Ereignis wird aktiviert, wenn die Prozessvariable den Sollwert um mehr als den
Wert in PVEreig Schaltp unterschreitet.
Das PV-Ereignis wird aktiviert, wenn die Prozessvariable den Sollwert um mehr als den
Wert in PVEreig Schaltp über- oder unterschreitet.
Hinweis: Wird nur angezeigt, wenn PV-Ereignis im Menü Segmentoptionen aktiviert
wurde.
Die Offset-Zeit im Format hh:mm:ss ab Start des Segments, bei dem das zeitgesteuerte
Ereignis aktiviert wird.
Hinweis: Wird nur angezeigt, wenn das zeitgesteuerte Ereignis im Menü
Segmentoptionen aktiviert wurde.
Die Dauer des zeitgesteuerten Ereignissignals im Format hh:mm:ss.
Hinweis: Wird nur angezeigt, wenn das zeitgesteuerte Ereignis im Menü
Segmentoptionen aktiviert wurde.
Auswählen des Benutzerwerts,
Niedr./Hoch-Bereiches erforderlich ist, der im Menü Benutzergrenzwerte definiert wurde.
Hinweis: Wird nur angezeigt, wenn der Benutzerwert im Menü Segmentoptionen
aktiviert wurde.
7 Erweiterte Ebene
der für das Segment innerhalb des
71
