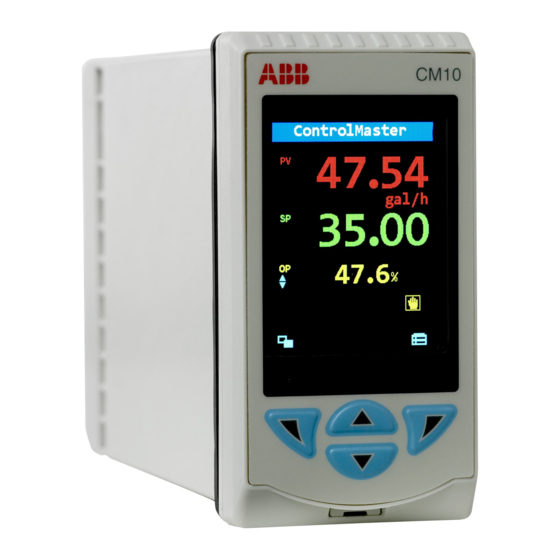

ABB ControlMaster CM10 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Controller
  5. ControlMaster CM10
  6. Benutzerhandbuch
ABB ControlMaster CM10 Benutzerhandbuch

ABB ControlMaster CM10 Benutzerhandbuch

Universal-prozessregler,
Vorschau ausblenden Andere Handbücher für ControlMaster CM10:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch – Standardfunktionen IM/CM/S–DE Rev. R
ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
1
/
,
1
/
and
8
4
1
/
DIN
2
Das Unternehmen
Wir sind ein auf dem Weltmarkt bekanntes und gut eingeführtes Unternehmen für die Entwicklung und
Fertigung von mess- und regeltechnischen Ausrüstungen industrieller Prozesse, wie Durchflussmessungen,
Analysen von Gasen und Flüssigkeiten und anderer für Umweltbedingungen wichtiger Bestandteile in Luft und
Wasser.
Als Teil des ABB-Konzerns, einem weltweit führenden Unternehmen in der Prozessautomatisierung, bieten wir
unseren Kunden einen weltweiten Kundendienst und das entsprechende Know-how zu
Anwenderapplikationen.
Wir fühlen uns verpflichtet zu konsequenter Teamarbeit, höchster Qualität in der Produktion,
richtungsweisender Technologie sowie konkurrenzlos bestem Kundendienst.
Qualität, Genauigkeit und Leistung der Produkte beruhen auf mehr als 100jähriger Erfahrung, sowie einem
Programm zur Entwicklung neuer Produkte und Ideen unter Verwendung der neuesten Technologien.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ControlMaster CM10

Inhaltszusammenfassung für ABB ControlMaster CM10

  • Seite 1 Analysen von Gasen und Flüssigkeiten und anderer für Umweltbedingungen wichtiger Bestandteile in Luft und Wasser. Universal-Prozessregler, Als Teil des ABB-Konzerns, einem weltweit führenden Unternehmen in der Prozessautomatisierung, bieten wir unseren Kunden einen weltweiten Kundendienst und das entsprechende Know-how zu Anwenderapplikationen.
  • Seite 2   SW-Einst. freigeben    Hinweis: Wenn Sie sich im Modus „Erweiterte Ebene“ (Konfigurationsmodus) befinden, drücken Sie die Taste , und halten Sie sie gedrückt, um zur Standard-Bedienerseite zurückzukehren – siehe Abb. 3.1 auf Seite 5. *Nur aktiviert für CM30 und CM50...

  • Seite 3: Inhaltsverzeichnis

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Inhalt Inhalt 1 Sicherheit ..............3 4 Installation ..............8 1.1 Elektrische Sicherheit ..........3 4.1 Auswählen der Montageposition und 1.2 Symbole ..............3 Umgebungsbedingungen ........8 1.3 Gesundheit und Sicherheit ........4 4.2 Abmessungen ............9 4.3 Einbau ..............
  • Seite 4 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Inhalt 7 Erweiterte Ebene ............36 9 PC-Konfiguration ............107 7.1 Konfig Gerät ............36 7.2 Display ..............39 10 Technische Daten ..........108 7.3 Eingang/Ausgang ..........43 7.4 Regelung ............. 51 Anhang A – Digital- und Analogquellen .....116 7.5 Prozess Alarm .............

  • Seite 5: Sicherheit

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 1 Sicherheit 1 Sicherheit 1.2 Symbole Das Gerät ist unter Umständen mit einem oder mehreren der Die Informationen in dieser Betriebsanleitung sollen den folgenden Symbole gekennzeichnet: Anwender lediglich beim effizienten Betrieb unserer Geräte unterstützen. Die Verwendung der Betriebsanleitung zu anderen Zwecken als den angegebenen ist ausdrücklich...

  • Seite 6: Gesundheit Und Sicherheit

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 2 Einleitung 1.3 Gesundheit und Sicherheit 2 Einleitung Dieses Handbuch enthält Information zu den Reglern der Serien ControlMaster Gesundheit und Sicherheit CM10 ( DIN), CM30 ( DIN) und CM50 ( DIN) mit Um sicherzustellen, dass unsere Produkte keine Gefahr für Sicherheit und Gesundheit darstellen, sind folgende Punkte zu Standardfunktionen.

  • Seite 7: Display, Symbole Und Tasten

    über die Zugriffstaste für die Alarm Symbole Bedienerebene, A, auf die Erweiterte Ebene (siehe Externer Sollwert Status Seite 36) zugegriffen werden. Zugriff Interner Sollwert Wasserwaage Bediener Handbetriebs- Wasserwaage Modus Auto-Regelung Modus Abb. 3.1 ControlMaster CM10 – Display und Symbole IM/CM/S–DE Rev. R...

  • Seite 8: Cm30 Und Cm50 - Bedienerseite, Symbole Und Tasten

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 3 Display, Symbole und Tasten 3.2 CM30 und CM50 – Bedienerseite, Symbole und Tasten Die Anzeigen und die Symbole für ControlMaster CM30 und CM50 sind in Abb. 3.2 dargestellt. Symbole Zugriff Selbstopti- Wasser- mierung...
  • Seite 9 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 3 Display, Symbole und Tasten Die Bedientasten für ControlMaster CM30 und CM50 sind in Abb. 3.3 dargestellt. Navigation (links) / Zugriffstaste Bedienerebene – siehe Seite 22. Auswahltaste für internen / externen Sollwert- Modus. Auf- / Ab-Tasten – Zum Nach-oben- und Nach- unten-Navigieren in den Menüs und zum Erhöhen /...

  • Seite 10: Installation

    In Augenhöhe In Sensornähe Vibrationen vermeiden IP66 / NEMA4X (Vorderseite) IP20 (Rückseite) 0 bis 95 % relative 55 °C Luftfeuchtigkeit CM30 CM30 Max. 0 °C Min. Temperaturgrenzwerte Feuchtigkeitsgrenzwerte Geschirmtes Kabel verwenden Abb. 4.1 Auswählen der Montageposition und Umgebungsbedingungen IM/CM/S–DE Rev. R...

  • Seite 11: Abmessungen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation 4.2 Abmessungen Abmessungen in mm CM10 CM30 91,8 +0,6 +0,8 Tafelausschnitt +0,8 –0 Abmessungen Abb. 4.2 Abmessungen von ControlMaster CM10 und CM30 IM/CM/S–DE Rev. R...
  • Seite 12 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation Abmessungen in mm +0,7 Die Regler können +1,0 –0 gemäß DIN 43835 eng gestapelt werden Abb. 4.3 Abmessungen des ControlMaster CM50 IM/CM/S–DE Rev. R...

  • Seite 13: Einbau

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation 4.3 Einbau ControlMaster ist zur Schalttafelmontage bestimmt. Für die NEMA4X-Schutzart eine Tafeldicke 2,5 mm erforderlich. Montieren Sie den Regler wie folgt: Schneiden Sie eine Öffnung in der für den Regler passenden Größe in die Tafel. Die Abmessungen finden Sie im Abschnitt 4.2 auf Seite 9.

  • Seite 14: Verbindungsbrücken Für Relaisausgänge

    Unterseite der Frontplatte des Reglers eingesetzt. Die Aussparung ist der einzige Bereich, an dem ein Hebel angesetzt werden kann – versuchen Sie nicht, die Abb. 4.5 Ausbauen des Reglers aus dem Gehäuse Frontplatte an einer anderen Stelle abzuhebeln. IM/CM/S–DE Rev. R...

  • Seite 15: Zurücksetzen Der Verbindungsbrücken

    Optionskarte 1 / 1a standardmäßig auf Schließer (N/O) eingestellt. 1. Die Zuordnung der einzelnen Verbindungsbrücken zu den Relaisausgängen ist in Abb. 4.6 dargestellt. 2. Verschieben Sie gegebenenfalls die LK1 = Relaisausgang 2 Verbindungsbrücke, um die entsprechende LK2 = Relaisausgang 3 LK3 = Relaisausgang 4 Relaisaktion auszuwählen (Schließer oder Öffner).

  • Seite 16: Elektrische Verbindungen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation 4.5 Elektrische Verbindungen Warnung:  Da der Regler nicht mit einem Schalter ausgerüstet ist, muss bei der Endmontage gemäß den örtlichen Sicherheitsstandards eine Trennvorrichtung, z. B. ein Trennschalter, installiert werden.  Diese Trennvorrichtung muss in unmittelbarer Nähe des Reglers und in Reichweite des Bedieners montiert werden. Außerdem muss sie als Trennvorrichtung für das Gerät deutlich gekennzeichnet sein.

  • Seite 17: Cm10 - Elektrische Verbindungen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation 4.5.1 CM10 – Elektrische Verbindungen Rückansicht Standardverbindungen Optionskarte 1 Rückansicht Messum- former- Stromver- sorgung Analogausgang 2 Analogeingang 1 Digitalausgang + Extern Digitaleingang / -ausgang 1 Analogeingang 2 Digitaleingang / -ausgang 2 Digitaleingang / -ausgang –...

  • Seite 18: Cm30 Elektrische Verbindungen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation 4.5.2 CM30 Elektrische Verbindungen Hinten Hinten Hinten Ansicht Ansicht Ansicht Standardverbindungen Optionskarte 1 Optionskarte 2 Analogausgang 2 Analog Analogeingang 3 Digitalausgang + Extern Eingang 1 Digitaleingang / -ausgang 1 Digitaleingang / -ausgang 2...

  • Seite 19: Cm50 Elektrische Verbindungen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation 4.5.3 CM50 Elektrische Verbindungen Rückansicht Rückansicht Optionskarte 1 Standardverbindungen Analogeingang 3 Analogeingang 1 – – Analogeingang 2 Analogeingang 4 – – Messumformer- Messumformer- – *Angaben zu den MODBUS- Stromversorgung Stromversorgung Verbindungen auf der Rückseite...

  • Seite 20: Analogeingänge

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 4 Installation 4.5.4 Analogeingänge 2-Leiter Widerstands- 3-Leiter-Widerstands- thermometer thermometer + Widerstand Wth – 3. Leiter Milliampere* Wth + Wth + Analog- – eingang 1 – **** Digitaleingang Vergleichs- – stelle** Wth – Wth –...
  • Seite 21 Bei mA-Eingängen ist zur Sicherstellung des Stromkreisdurchgangs bei ausgeschaltetem Anzeiger wie abgebildet eine 2V7-Zenerdiode einzubauen. Hinweis: 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20  betragen. Abb. 4.11 Optionale Analogeingänge (3 und 4) für ControlMaster CM30 und CM50 IM/CM/S–DE Rev. R...

  • Seite 22: Frequenz- / Impulseingang

    3 *Den Widerstandswert entnehmen Sie der Dokumentation zum Gerät. Abb. 4.12 Frequenz- / Impulseingang 4.5.6 Digitaleingang / -ausgang Hinweis: Digitaleingänge und Open-Collector-Digitalein- und -ausgänge sind in Abb. dargestellt – siehe 4.13 Seite für Optionen für digitale Eingangs- / Ausgangstypen.
  • Seite 23 CM50: Klemme 8 oder 9; 31, 32, 33 oder 34 ODER 24 V DC Eingang Digitaleingang / -ausgang – –ve CM10: Klemme 24 CM30: Klemme 46 oder 40 CM50: Klemme 10 oder 35 Abb. 4.13 Digitaleingänge und Open-Collector-Digitalein- und -ausgänge IM/CM/S–DE Rev. R...

  • Seite 24: Menüs Auf Der Bedienerebene

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 5 Menüs auf der Bedienerebene 5 Menüs auf der Bedienerebene Die Menüs auf Bedienerebene können verwendet werden, um Sollwerte und Ausgänge einzustellen, Sollwerte auszuwählen, die Ansicht auszuwählen und in den ControlMaster Standardmodus oder den Erweiterten Modus zu wechseln (über die Zugriffsebene).
  • Seite 25 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 5 Menüs auf der Bedienerebene Selbstoptimierung Zum Starten oder Stoppen der Selbstoptimierungsroutine. Dieses Menü ist nur aktiviert, wenn der Selbstoptimierungsmodus auf Ein gesetzt ist – siehe Seite 29. Einstellen Ermöglicht die Einstellung von Werten mit den Tasten Das Symbol wird neben dem Wert angezeigt, der momentan eingestellt werden kann.

  • Seite 26: Diagnosestatusleiste

    Prozess Alarm „Min“ wird angezeigt. Andere aktive Diagnose- / Alarmzustände Außerhalb der Alarm „Max. verriegelt“ können unter Diagnoseansicht Vorgabe angezeigt werden – siehe Alarm „Min. verriegelt“ Seite 25. Funktionsprüfung Abb. 5.1 Diagnosestatusleiste auf dem ControlMaster (im Bild: ControlMaster CM30) IM/CM/S–DE Rev. R...

  • Seite 27: Diagnoseansicht

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 5 Menüs auf der Bedienerebene 5.2 Diagnoseansicht 5.3 Sicherheitsoptionen Die Diagnoseansicht kann über das Menü Bediener / Sie können auf zwei Ebenen Passwörter zur Sicherung des Ansichtsauswahl ausgewählt werden. Alle momentan aktiven Endbenutzerzugriffs festlegen: Standard und Erweitert. Die Diagnosealarmzustände werden in der Diagnoseansicht...

  • Seite 28: Zugriffsebene

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 5 Menüs auf der Bedienerebene 5.4 Zugriffsebene Wasserwaage Zugriff Zum Anzeigen der Zugriffsebene ControlMaster Zugriffsebene Abmeldung Wird angezeigt, nachdem auf die Ebenen 27.589 oder zugegriffen wurde. Meldet Standard Erweitert Abmeldung den Benutzer von der Standardebene oder der...

  • Seite 29: Standardebene

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene 6 Standardebene Menü Das Menü Standard bietet Zugriff auf die optimierbaren Einstellungen und Sollwerte. Standard Rglkr 1 Sollwerte Interner Sollwert 1 (4) Der geforderte Wert für den internen Sollwert. Wenn dieser Wert auf Bedienerebene eingestellt wird (siehe Seite 22), wird dieser Wert auch hier aktualisiert.
  • Seite 30 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene ...Standard / ...Rglkr 1 Sollwerte Rampenmodus Mit der Funktion für Rampensollwert Angezeigter interner Sollwert können größere Turbulenzen Steuergröße am Reglerausgang bei Veränderung des Sollwerts vermieden Tatsächlicher, durch PID-Algorithmus* werden. Die eingestellte Rate gilt sowohl verwendeter (Rampen-) Sollwert für den internen als auch für den...
  • Seite 31 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene ...Standard / ...Rglkr 1 Regelung Modus Aktiviert bzw. deaktiviert die Funktionalität Selbstoptimierung. Wenn diese Funktion auf Ein gestellt ist, kann eine Selbstoptimierung über die Menüs auf der Bedienerebene gestartet werden – siehe Seite 22.
  • Seite 32 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene …Standard / …Rglkr 1 Regelung / …Selbstoptimierung Erster Schritt Legt die maximale Größe des ersten Sprungs des Ausgangswerts für den Selbstoptimierungsvorgang fest.Die Selbstoptimierung passt die Größe des Sprungs des Ausgangswerts an das Rauschen und das Ansprechen des Prozesses an, um eine zuverlässige Messung der Prozesseigenschaften bei...
  • Seite 33 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene …Standard / …Rglkr 1 Regelung / …PID-Regelung Differenzialzeit 1 Wird in Sekunden eingestellt Arbeitspunkt Wenn die Integralzeit auf Aus eingestellt ist, wird der Parameter „Arbeitspunkt“ aktiviert. Wenn die Prozessvariable gleich dem Sollwert ist, ist der Ausgangswert gleich dem Arbeitspunkt.
  • Seite 34 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene …Standard Regelkreis 1 SchrtRegV Beispiel für ein Schrittregel-Ventil mit Rückmeldung Relais öffnen PID- Schrittregel-Ventil (OP x Verhältnis) + Bias Regelung Regler Relais schließen Stellungsrückmeldung Schrittregel-Ventil-Ausgang ohne Stellungsrückmeldung (ohne Rückführung) Ein Schrittregel-Ventil-Ausgang ohne Stellungsrückmeldung (ohne Rückführung) liefert einen Ausgangswert, der das Zeitdifferenzial der gewünschten Stellgliedposition ist.
  • Seite 35 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene …Standard / ……Regelkreis 1 SchrtRegV Berechnung der Steuerimpulse (3-Punkt-Schrittregelung ohne Stellungsrückmeldung) Folgende Berechnungen sollen als Richtlinie für die Einstellung der Toten Zonen-, Proportional- und Integralwerte dienen. Die tote Zone ist beim ControlMaster auf physikalische Einheiten eingestellt. Um jedoch in den Berechnungen angewandt zu werden, muss der Wert als Prozentsatz vorliegen, der sich wie folgt errechnen lässt:...
  • Seite 36 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene …Standard / ……Regelkreis 1 SchrtRegV Tote Zone Beispiel: Wenn das Ventil so eingestellt ist, dass es in die zu 50 % geöffnete Stellung gesteuert wird, und die tote Zone auf 4 % gesetzt ist, wird der Motor gestoppt, wenn die Stellungsrückmeldung 48 % beträgt.
  • Seite 37 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 6 Standardebene …Standard Rglkr 1 Zeitprop. Die Aktivzeit des Ausgangsimpulses ist proportional zum Wert des Reglerausgangs. Bei einer Reglerausgangsgröße von 100 % ist der Impuls über die gesamte Zykluszeit aktiv. Hinweis: Nur verfügbar, wenn Ausgangstyp auf Zeitproportional oder Getrennte Ergeb.

  • Seite 38: Erweiterte Ebene

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7 Erweiterte Ebene 7.1 Konfig Gerät Bietet Zugriff auf die Standardeinrichtungsparameter zur Bestimmung des erforderlichen Regelungs- / Menü Konfig Gerät Anzeigetyps. Bietet außerdem die Möglichkeit der Erstellung von Nicht-Standard-Konfigurationen für spezielle Anwendungsanforderungen.
  • Seite 39 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Konfig Gerät / …Ersteinstellung Gerätekennzeichnung Eine aus 16 alphanumerischen Zeichen bestehende Kennzeichnung, die auf den Bedienerseiten angezeigt wird Netzfrequenz Dient zum Einstellen der internen Filter zur Verringerung von Störungen durch die Netzfrequenz Konfig.maßnahme...
  • Seite 40 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene Konfig Gerät Sicherheitseinst. Es stehen 2 Sicherheitszugriffsebenen zur Verfügung, die jeweils durch ein aus bis zu 6 alphanumerischen Zeichen bestehendes Passwort abgesichert sind. Hinweis: Passwörter werden nicht werkseitig festgelegt und müssen von den Endbenutzern eingegeben werden.

  • Seite 41: Display

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.2 Display Zum Einrichten der Seite Bediener, der angezeigten Sprache und der Einstellungen der Display-Hardware. Menü Display Sprache Zum Auswählen der Sprache für das Display am Regler Bedienerbeispiele Ermöglicht Konfiguration 4 Bedienerseiten entsprechend Anwendungsanforderungen.
  • Seite 42 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Display Bedienerfunktionen Autoscroll Wenn aktiviert (Ein), werden Bedienerseiten in vorgegebenen Zeitabständen weitergeblättert (10 Sekunden je Seite). SW-Tastenfunktion Weist der Navigationstaste (rechts) eine Sonderfunktion zu – siehe Seite 5. Konfiguration Zum Anzeigen der Zugriffsebene, in der die Konfigurationsebene ausgewählt werden kann.
  • Seite 43 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Display / …Bedienerfunktionen Auto/Hand freigeben Schaltet die Funktion zum Wechseln zwischen Automatik- und Hand-Regelungsmodus auf der Bedienerebene ein und aus. Int/Ext freigeben Schaltet die Funktion zum Wechseln zwischen internem und externem Sollwertmodus auf der Bedienerebene ein und aus.
  • Seite 44 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Anzeige / …Datum und Uhrzeit / …Sommerzeit Sommerzeit-Region Sommerzeitumst. wird deaktiviert. Europa Die Start- und Endzeiten der Standardsommerzeit für Europa werden automatisch ausgewählt. Die Start- und Endzeiten der Standardsommerzeit für die USA werden automatisch ausgewählt.

  • Seite 45: Eingang/Ausgang

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.3 Eingang/Ausgang Ermöglicht die Konfiguration von Analog- und Digitaleingängen und -ausgängen sowie von Relais. Menü Eingang/Ausgang Analogeingänge Analogeingang 1 (4)* Millivolt, Milliampere, Volt, Ohm, Wth, Thermoelement, Digital Eingangstyp Mögliche Eingangstypen sind: potenzialfrei, 24 V Digital, Freq.
  • Seite 46 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Eingang / Ausgang / …Analogeingang 1 (4) Elektrode Niedrig Zum Festlegen des erforderlichen Spannungsbereichs Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Ohm. Lineare Eingänge Standard-Analogeingang Genauigkeit (% des Messwerts) Millivolt 0 bis 150 mV 0,1 % oder ±20 µV...
  • Seite 47 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Eingang / Ausgang / …Analogeingang 1 (4) Phys. Einheiten Die ausgewählten Einheiten werden vom Linearisierer verwendet und auf den Seiten Bediener angezeigt. Nicht anwendbar für die Parameter Impulseingang, Digital potenzialfrei, 24 Volt digital.
  • Seite 48 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Eingang / Ausgang / …Analogeingang 1 (4) Impulseinheiten Zum Auswählen der Maßeinheit für den Impulseingangstyp Impuls / Einheit Zum Einstellen der Anzahl der Impulse, die 1 Impulseinheit (oben eingestellt) darstellen, Beispiel: wenn die Impulseinheiten = KI ist, und Impuls /Einheit = 10,00000000, stellt jeder einzelne Impuls 0,1 KI dar, 10 Impulse = 1 Kl.
  • Seite 49 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Eingang / Ausgang / … ...Analogeingang 1 (4) Filterzeit Der Eingangswert wird über den eingestellten Zeitraum gemittelt. Fehlermeldung Zum Vorgeben einer Toleranzgrenze (in % der physikalischen Einheit), um Abweichungen des Eingangssignals oberhalb oder unterhalb des Eingangsbereichs zu ermöglichen, bevor...
  • Seite 50 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Eingang/Ausgang / … …Analogausgänge Elektrode Niedr.* Der Stromwert, der erforderlich ist, wenn der Quellwert gleich dem Wert Phys. Niedrig ist – siehe Seite 45. Elektrode Hoch* Der Stromwert, der erforderlich ist, wenn der Quellwert gleich dem Wert Phys. Hoch ist –...
  • Seite 51 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Eingang/Ausgang Digitaler E/A Digital-E / A 1 (6) Legt fest, ob der Digitale E / A als Ausgang oder als Eingang fungiert. Keine Auswirkung. Ausgang Der Digitale E / A fungiert als Ausgang.
  • Seite 52 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Eingang/Ausgang Relais Relais 1(4) Quelle Zum Auswählen des digitalen Signals, das dem Relais zugeordnet wird – eine Beschreibung der Quellen finden Sie in Anhang A.1 auf Seite 116. Polarität Zum Festlegen der Polarität des Relais.

  • Seite 53: Regelung

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.4 Regelung Ermöglicht die Konfiguration der Sollwerte, Regelfunktionen und Ausgänge. Menü Regelung Rglkr 1 Sollwerte Der Regler kann unabhängige interne Sollwerte und Funktionen für externe Sollwerte konfigurieren. Außerdem kann er die Absolutwerte und die Änderungsraten des Sollwerts begrenzen.
  • Seite 54 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung / ...Rglkr 1 Sollwerte Nachführungsmodus Der interne Sollwert kann in Abhängigkeit vom ausgewählten Sollwert-Nachführungsmodus einen anderen Wert nachführen. Kein Nachführen. Intern Wenn der Hand-Regelungsmodus ausgewählt ist, führt der interne Sollwert die Prozessvariable nach.
  • Seite 55 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung / ...Rglkr 1 Sollwerte RSP- Maßnahme bei einem Fehler im Bereich des externen Sollwerts. Fehlermaßnahme Keine Wirkung Keine Fehlermaßnahme. Intern Aktiviert den Modus für internen Sollwert. Interner Standard Aktiviert den Modus für internen Sollwert und setzt den Wert des internen Sollwerts auf den Standardsollwert.
  • Seite 56 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Regelung / …Rglkr 1 Sollwerte / …Quellen auswählen LSP1 (4) Auswahl Die Quelle, die für die Auswahl des internen Sollwerts 1 (LSP1) als LSP1 aktuellen internen Sollwert erforderlich ist. Die Auswahl erfolgt mit der ansteigenden Flanke des Digitalsignals.
  • Seite 57 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung Rglkr 1 Regelung Zum Konfigurieren des Grundtyps der erforderlichen Regelung sowie der PID-Einstellungen (siehe Seite 30) und der Einstellungen für die Selbstoptimierung (siehe Seite 29). Regeltyp Zum Auswählen des Grundtyps der erforderlichen Regelung.
  • Seite 58 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung Rglkr 1 Ausgang Zum Einstellen der Grenzwerte der Ausgangsgrößen, der Nachführungsraten, der Anstiegsraten und der Wirkung der Ausgänge bei Stromausfall oder bei Ausfall von Prozessvariablen Grenzwerte Hinweis: Bei Verwendung mit getrennten Ergebnissen begrenzen die Grenzwerte die Ausgangswerte des PID-Algorithmus (siehe Seite 30), bevor die Werte für den getrennten...
  • Seite 59 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Regelung / …Rglkr 1 Ausgang / …Fehlermaßnahmen / …Wiedereinschalten Hand – Standard Hand-Regelungsmodus, bei dem der Ausgang auf den Standardwert gesetzt ist. Auto-Modus Auto-Regelungsmodus mit Zurücksetzen des Integralanteils. Auto – Letzter Auto-Regelungsmodus mit Wiederherstellen des Integralanteils auf den letzten Wert vor dem Stromausfall.
  • Seite 60 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung / ...Rglkr 1 Ausgang A/H Quellen ausw. Das Auswählen der Regelungsmodi A / H (Auto / Hand) kann durch Digitalsignale gesteuert werden, entweder durch interne Digitalsignale (z. B. Alarmzustände) oder durch externe Signale über Digitaleingänge (oder Digitalkommunikation).
  • Seite 61 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung / ...Rglkr 1 Ausgang Hand 1 (2) O / P Wird verwendet, wenn Hand 1 (2) Ausgang auf Konfigurierter Wert gesetzt ist. konfigurieren A/H umschalten Die Quelle, die zum Umschalten zwischen den Regelungsmodi A Hand / H (Auto / Hand) erforderlich ist.
  • Seite 62 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung / ...Rglkr 1 Ausgang Anstiegsrate Die Anstiegsrate der Ausgangsgröße beschränkt die maximale Änderungsrate des Regelausgangs. Funktion Legt fest, ob die Funktion für die Anstiegsrate der Ausgangsgröße aktiv ist und wann sie angewendet wird.
  • Seite 63 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung / ...Rglkr 1 Ausgang Nachführen Konfiguriert den Reglerausgang im Auto-Regelungsmodus anhand eines Nachführsignals. Im Hand- Regelungsmodus kann der Ausgang ganz normal eingestellt werden. Wenn die Funktion für die Anstiegsrate aktiviert ist (siehe Seite 60), ist die Umschaltung vom Modus Hand in den Modus Auto stossfrei möglich.
  • Seite 64 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Regelung Rglkr 1 Split O/P* Diese Funktion ermöglicht die Aufteilung des PID-Regelausgangs (siehe Seite 30) in 2 separate Ausgänge. Dadurch können Systeme wie Heizen/Kühlen u. ä., die zwei Ausgänge benötigen, geregelt werden. Die lineare Beziehung zwischen der Eingangsgröße des PID-Algorithmus und den zwei Ausgängen wird anhand der Parameter Min.

  • Seite 65: Prozess Alarm

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.5 Prozess Alarm Zum Konfigurieren von bis zu 8 unabhängigen Prozessalarmen. Menü Prozess Alarm Prozess Alarm Hysterese Schaltpunkt Hysterese Prozessvariable Alarm Ein Prozess hoch Alarm Aus Alarm Ein Prozess niedrig Alarm Aus Aktion für Prozess Alarm „Max“...
  • Seite 66 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Prozess Alarm Prozessvariable Schalt- Schalt- punkt Hysterese punkt Hysterese wert wert Prozessva- Alarm verriegelt Alarm Ein Alarm Ein riable Alarm verriegelt Alarm Alarm Alarm von Bediener bestätigt Alarm von Bediener bestätigt Alarm „Max.
  • Seite 67 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Prozess Alarm / Alarm 1 (8) Hysterese Hysterese-Schaltpunkt in physikalischen Einheiten. Wird am Alarmschaltpunkt aktiviert, jedoch nur dann deaktiviert, wenn sich die Prozessvariable um einen Betrag gleich dem Hysteresewert in den sicheren Bereich bewegt hat – siehe die Beispiele für Prozess Alarme auf Seite 63.

  • Seite 68: Profile

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.6 Profile ist ein Sollwert-Profilgenerator, der zur komplexeren Steuerung mit Rampen-/Halteprofil Menu Profile einem beliebigen Regelprozess verwendet werden kann. Ein besteht aus Profilprogramm (der Sollwert wird bis zum gewünschten Wert linear erhöht oder reduziert) Rampensteigungen und Haltefunktionen (der Sollwert bleibt für einen festgelegten Zeitraum fixiert).

  • Seite 69: Rampentypen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.6.1 Rampentypen Die Inkrementierung des Profilsollwerts kann auf zwei Arten konfiguriert werden: für einen festgelegten Zeitraum oder für eine bestimmte Anzahl von physikalischen Einheiten pro Stunde. Startwert Startwert Startwert Startwert Endwert...

  • Seite 70: Definierte Rampen-/Haltefunktion

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.6.2 Definierte Rampen-/Haltefunktion Wenn die Prozessvariable über den Hysteresewert hinaus vom Sollwert abweicht, wird der Programmstatus auf HALTEN gesetzt und automatisch die definierte Rampen-/Haltefunktion ausgeführt. Mit jedem Programm sind zwei Hystereswerte verbunden: ...
  • Seite 71 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene Hysterese hat Höchstw./Mindestw. Weiter angewendet (über und unter Sollwert) Einstellbare Rampensteigungen Manuelle Unterbrechung Hysterese hat Höchstw. angewendet (über Sollwert) Hysterese für einstellbare Haltefunktion 1. für Rampensegmente Profilende (auf internen 2. für Haltesegmente Sollwert zurücksetzen...

  • Seite 72: Startbedingung Sollwert - Aktuelle Pv

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.6.3 Startbedingung Sollwert – Aktuelle PV Die Auswahl der aktuellen PV reduziert die Verzögerung zwischen dem Ende eines Programms und dem Anfang des nächsten Programms. Der Prozesswert wird als Programmstartpunkt verwendet und der Sollwert wird auf den Prozesswert erhöht. Dies hat zur Folge, dass sich die Gesamtsegmentzeit ändert und eine konstante Rampensteigung beibehalten wird.

  • Seite 73: Profilparameter

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.6.4 Profilparameter Allgemeine Einstellungen SW Startbedingung Für jeden Regelkreis wird eine Startbedingung definiert, die den Sollwert beim Programmstart festlegt. Sollwert Das Programm beginnt an dem durch den Parameter Sollwert Start festgelegten Sollwert.
  • Seite 74 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …All. Einstellungen Rampensteuerung Rampentyp Auswahl des benötigten Rampentyps. Der gewählte Rampentyp gilt für alle Programme/ Segmente. Die Inkrementierung des Profilsollwerts kann auf zwei Arten konfiguriert werden: für einen festgelegten Zeitraum oder für eine bestimmte Anzahl von physikalischen Einheiten pro Stunde.
  • Seite 75 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …All. Einstellungen / …Programmsteuerung Zurücksetzen Auswählen der Digitalquelle zum Zurücksetzen eines gerade ausgeführten Programms. Das Programm wird mit der ansteigenden Flanke zurückgesetzt. Wenn das Programm ausgeführt wurde, wird es wieder von Anfang an ausgeführt. Wenn das Programm angehalten wurde, wird es am Startpunkt gehalten.
  • Seite 76 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …All. Einstellungen / …Programmsteuerung Wiederherstellung Maßnahmen Auswahl der Profilposition für den Neustart wählen, nachdem das System nach einem Stromausfall wiedereingeschaltet wurde oder die – (siehe unten) verstrichen Recovery Period Zeit ist.
  • Seite 77 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …All. Einstellungen / …Segmentoptionen Segmentoptionen Def. Rampe/ Aktivieren der definierten ). Bei Aktivierung ( ) werden die jeweils Rampen-/Haltefunktion Holdback Halten relevanten Konfigurationsrahmen in den Menüs angezeigt, damit die definierte Programm /Segment konfiguriert werden kann.
  • Seite 78 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …Programm eingeben Sollwert Start/Ende Start Der Startsollwert für das erste Segment des Programms. Hinweis: Nur verfügbar, wenn der Parameter ist. SW Startbedingung Sollwert Programmgesetzt Ende Definieren der Endbedingung des Programms:...
  • Seite 79 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …Programm eingeben Segmente eingeben Segmentnummer Eingeben der zu konfigurierenden Segmentnummer. Wählen Sie den Segmenttyp wie folgt aus: Halten Halten des Sollwerts für die Dauer des Segments auf einem konstanten Wert.
  • Seite 80 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …Programm eingeben / …Segmente eingeben Rampenzeit Lineares Erhöhen oder Verringern des Sollwerts, bis der gewünschte Wert erreicht ist (wenn ). Für ein muss der Benutzer den gewünschten Endsollwert und...
  • Seite 81 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Profilparameter / …Programm eingeben / …Segmente eingeben Definierte Festlegen, wie die definierte Rampen-/Haltefunktion auf das Segment angewendet wird. Rampenfunktion Definierte Haltefunktion Keine Die definierte Rampen-/Haltefunktion ist für das Segment deaktiviert. Hoch Die definierte Rampen-/Haltefunktion wird über dem Sollwert angewendet..

  • Seite 82: Funktionen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.7 Funktionen Enthält Parameter zum Einstellen der Matheblöcke, logische Gleichungen und Timer-Funktionen innerhalb Menü Funktionen des Reglers. Log. Gleichungen Es können bis zu 8 logische Gleichungen aufgestellt werden. In jeder Gleichung können bis zu 8 Operanden (Digitalsignale) mittels 7 Funktionen verknüpft werden.
  • Seite 83 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / Log. Gleichungen Gleichungsnummer Zum Auswählen der zu konfigurierenden logischen Gleichung (1 bis 8) Operand 1 (8) Eine Beschreibung der Quellen finden Sie in Anhang A auf Seite 116. Invertieren 1 (8) Invertiert das Digitalsignal logisch (wendet die Funktion NOT darauf an).
  • Seite 84 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Matheblöcke / …Blocktyp Gleichung Ermöglicht das Aufstellen von Gleichungen mit bis zu 4 Operanden und bis zu 3 Funktionen. Die Operanden können jedem beliebigen Analog- oder Digitalsignal zugeordnet werden (siehe Anhang A auf Seite 116).
  • Seite 85 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Matheblöcke / …Blocktyp Durchschn. Berechnet den Mittelwert eines Parameters über eine vom Benutzer vorgegebene Dauer. Der Echtzeit Ausgangswert des Matheblocks wird ausschließlich am Ende der konfigurierten Dauer aktualisiert. Es kann ein Rücksetzsignal eingerichtet werden, mit dem die Berechnung des Mittelwerts neu gestartet werden kann.
  • Seite 86 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Matheblöcke Gleichung – Einrichtung Quelle 1 (2) Die Quelle des ersten Operanden in der Gleichung (ein beliebiges Analog- oder Digitalsignal oder eine benutzerdefinierte Konstante). Quelle 1 (2) Konstante Zum Festlegen des zu verwendenden Konstantwerts Hinweis: Nur verfügbar, wenn Quelle 1 (2) einer der Konstanten zugeordnet ist.
  • Seite 87 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Matheblöcke Durchschn. Echtzeit – Einrichten Quelle 1 Zum Auswählen der Quelle für die Berechnung des Echtzeit-Durchschnittswerts – eine Beschreibung der Quellen finden Sie in Anhang A auf Seite 116.
  • Seite 88 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Matheblöcke Multiplexer – Einrichten Quelle 1 Zum Auswählen der Quelle (beliebiges Analogsignal [siehe Seite 117] oder benutzerdefinierte Konstante) für den ersten Eingang in den Multiplexer. Quelle 1 Konstante Zum Festlegen des zu verwendenden Konstantwerts Hinweis: Nur verfügbar, wenn Quelle 1 einer der Konstanten zugeordnet ist.
  • Seite 89 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Matheblöcke Einstellung für alle Matheblocktypen Phys. Dps Zum Auswählen der für das Anzeigen der Ergebnisse der Matheblöcke notwendigen Auflösung Phys. Niedrig Zum Auswählen des unteren / oberen Werts des Einheitenbereichs zum Anzeigen und Phys.

  • Seite 90: Funktion

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktion Linearisierer 1 (2) Ein (benutzerspezifischer) Linearisierer mit 20 Linearisierungspunkten.. Benutzerspezifische Linearisierer werden angewandt von: 1. der Auswahl einer analogen Quelle als Eingang des Linearisierers. 2. der Auswahl des Ausgangs des benutzerspezifischen Linearisierers als...

  • Seite 91: Funktionen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen Verzögerungs-Timer 1 (2) Es stehen zwei Verzögerungs-Timer zur Verfügung. Der Verzögerungs-Timer wird durch die ansteigende Flanke der zugeordneten Quelle ausgelöst. Es wird ein interner Timer gestartet, und wenn der Timer die unter Verzögerung eingestellte Zeit erreicht, geht der Ausgang des Timers für die in Ein-Zeit vorgegebene Zeitdauer in den Zustand „Hoch“.
  • Seite 92 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Echtzeitalarme / …Echtzeitalarm 1 (2) Zur vollen Stunde Zum Festlegen der Stunde, zu der der Alarm aktiviert wird – nicht verfügbar, wenn Jede Stunde (siehe Seite 89) auf Ein gesetzt ist.
  • Seite 93 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Banksteuerung …Banksteuerung Die Verwendung der Modi First In First Out (FIFO) und Rotieren in einem System mit 3 Pumpen First In First Out (FIFO) Einschalten Füllstand P1 P2 Füllstand P1 P2 bei 4 m Seq.
  • Seite 94 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene …Funktionen / …Banksteuerung Bankgröße Auswählen der Anzahl an Stufen (Pumpen), die für die Anwendung von 2 bis 6 oder Aus erforderlich sind. Aus deaktiviert die Banksteuerung. Regelungs-Quelle Auswählen des Analogsignals, das als Steuersignal für die Banksteuerung fungieren soll.

  • Seite 95: Kommunikation

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.8 Kommunikation Zum Einrichten der Kommunikationsparameter für die MODBUS / Ethernet-Kommunikationsprotokolle – Menü Kommunikation siehe separate Bedienungsanleitung (IM/CM/C-DE). Hinweis: Pro Regler kann nur eine Kommunikationsoption eingebaut werden. IM/CM/S–DE Rev. R...

  • Seite 96: Diagnose

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.9 Diagnose Zum Anzeigen von Diagnosedaten – siehe Abschnitt 7.9.1, Seite 96 für eine Beschreibung der Menü Diagnose Diagnosemeldungen und der empfohlenen Korrekturmaßnahmen. Diagnoseaufzeichnung Zum Anzeigen eines Protokolls mit vom Regler erzeugten Diagnosemeldungen.
  • Seite 97 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene ...Diagnose Quellenanalyse Analogquellen Ermöglicht die Anzeige des aktuellen Werts einer beliebigen Analogquelle. Analogquelle Zum Auswählen des anzuzeigenden Analogsignals – siehe Abschnitt A.2, Seite 117. Wert anzeigen Zum Anzeigen des Werts des ausgewählten Analogsignals.

  • Seite 98: Diagnosemeldungen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.9.1 Diagnosemeldungen Symb Anzahl / Meldung Mögliche Ursache Maßnahmenvorschlag Schalten Sie die Stromversorgung des Geräts aus und wieder ein. 242.004 Vorübergehender oder permanenter Fehler des Wenn das Problem fortbesteht, ersetzen Sie die E / A- Fehler ADC1 Analog-Digital-Wandlers auf der E / A-Hauptplatine.
  • Seite 99 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene Symb Anzahl / Meldung Mögliche Ursache Maßnahmenvorschlag Problem mit dem Eingang, der der ungeregelten Verdraht. prüf. Prüfen Sie die Eingangsquelle. 230.010 Variable für Regelkreis 1 (2) zugeordnet ist. Defekte (228.011) Prüfen Sie, ob das Eingangssignal außerhalb der zulässigen...
  • Seite 100 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene Symb Anzahl / Meldung Mögliche Ursache Maßnahmenvorschlag Quittierungsfehler. Überprüfen Sie, ob die 208.020 Fehler des nichtflüchtigen Speichers der Kommunikationsplatine korrekt vom Gerät identifiziert wird. NV-Fehler Kommunikationsplatine oder permanente Wenn das Problem fortbesteht, wenden Sie sich an den Komm.plt.
  • Seite 101 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene Symb Anzahl / Meldung Mögliche Ursache Maßnahmenvorschlag 070.040 Die Selbstoptimierung wurde vom Benutzer (066.041) – abgebrochen. Tuner 1 (2) Abbruch Überprüfen Sie das Ventil, um die Ursache für den Zustand 094.034 festzustellen.

  • Seite 102: Geräte Info

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 7 Erweiterte Ebene 7.10 Geräte Info Zum Anzeigen von schreibgeschützten, werkseitig eingestellten Parametern für den Regler. Menü Geräte Info Gerätetyp Die Modellnummer des Reglers (z. B. CM30). E / A-Build Die E / A-Konfiguration (Eingang / Ausgang) Anz.

  • Seite 103: Vorlagen Und Funktionalität

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 8 Vorlagen und Funktionalität 8 Vorlagen und Funktionalität Hinweise:  Die Eingangszuweisungen können in Konfig Gerät / Kd.spez. Konfig. geändert werden – siehe Seite  Die Ausgangszuweisungen können in der Konfiguration für Eingang / Ausgang geändert werden –...
  • Seite 104 AIN 2 Ausgang + Bias RLY1 Schrittregel- Ventil RLY2 LSPT1 AIN 3 LSPT2 Intern Sollwert LSPT3 Getrennte Ergeb. Hand Ausgang LSPT4 1 Nur Einkanalregler + Ext. Sollwert Abb. 8.1 Vorlage für Einkanalregler / Einkanalregler mit externem Sollwert IM/CM/S–DE Rev. R...

  • Seite 105: Standardvorlagen

    Sobald das Master-Signal wiederhergestellt ist oder der Digitaleingang in seinen Normalzustand zurückkehrt, schaltet der ControlMaster zurück in den Automatikmodus und folgt wieder dem Ausgang des Master-Reglers. (In Abb. 8.4 auf Seite 105 finden Sie weitere Angaben zum Parallelanschluss). Manuell. Ausg.

  • Seite 106: Analog-Backup-Station (Low-Signal-Auswahl / Digitalsignalauswahl)

    Übergang vom externen Regelungsmodus zum internen Regelungsmodus zu gewährleisten. Sobald der Ausgang des Master- Reglers wiederhergestellt ist oder der Digitaleingang in seinen Normalzustand zurückkehrt, schaltet der ControlMaster zurück in den externen Regelungsmodus und folgt wieder dem Ausgang des Master-Reglers. (In Abb. 8.4 auf Seite 105 finden Sie weitere Angaben zum Parallelanschluss). PID- Rege-...
  • Seite 107 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 8 Vorlagen und Funktionalität Die Vorlagen für Automatik-/Handstation und Analog-Backup-Station können mit dem Master-Ausgangssignal seriell oder parallel verwendet werden. Ein Parallelbetrieb wird durch Verwendung eines externen Relais erreicht, das durch ein Relais am ControlMaster geschaltet wird und den Ausgang auswählt, der zu dem Prozess geleitet wird. Diese Konfiguration ermöglicht selbst dann eine ununterbrochene Regelung, wenn der Master-Regler oder der ControlMaster eine Fehlfunktion hat.

  • Seite 108: Einfachanzeige

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 8 Vorlagen und Funktionalität 8.2.3 Einfachanzeige Die Einfachanzeige-Vorlage wird zur Anzeige einer Variablen auf dem Digitaldisplay verwendet. AIN 1 Manuell. Ausg. Abb. 8.5 Einfachanzeige-Vorlage 8.2.4 Dualanzeige Die Dualanzeige-Vorlage wird zur Anzeige von zwei Prozessvariablen auf dem Digitaldisplay verwendet.

  • Seite 109: Pc-Konfiguration

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 9 PC-Konfiguration 9 PC-Konfiguration Zusätzlich zur lokalen Konfiguration kann der Regler über die Bedientasten vom PC aus über einen Infrarotanschluss mit Hilfe der ConfigPilot PC-Konfigurationssoftware konfiguriert werden. Der Infrarotanschluss des Reglers wird durch Öffnen der folgenden Seite auf der Ebene „Erweitert“...

  • Seite 110: Technische Daten

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten 10 Technische Daten Operation Standardfunktionen Display Regelungsstrategien Farb-Display, -VGA-TFT, Flüssigkristalldisplay (LCD) mit Basisvorlagen Einkanalregelung mit internem Sollwert integrierter Hintergrundbeleuchtung Einkanalregelung mit externem Sollwert Standard- Automatik-/Handstation (Low-Signal- Sprache vorlagen Erkennung) Automatik-/Handstation (Digitalsignalauswahl) Englisch, Deutsch, Französisch, Italienisch und Spanisch...
  • Seite 111 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten Regelparameter Bestätigung Proportionalband * (0 bis 999,9 s) Über Tastatur oder digitale Signale Integral * (0 bis 10000 s) Echtzeitalarme Differenzial * (0,0 bis 999,9 s) Arbeitspunkt (0,0 bis 100,0 %)
  • Seite 112 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten Log. Gleichungen * Analogeingänge Anzahl Universal-Prozesseingänge Elemente 15 pro Gleichung CM10 1 Standard Bediener OR, AND, NOR, NAND, NOT, EXOR CM30 / CM50 2 (1 standardmäßig, 1 optional) Spannung Benutzerspezifischer Linearisierer *...
  • Seite 113 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten Andere Linearisierungen Eingänge x, x Thermoelement Maximalbereich Genauigkeit Digitalfilter °C (% des angezeigten Werts) Programmierbar, 0 bis 60 s –18 bis 1800 0,1 % oder ±2 °C Displaybereich (über 200 °C) * –9999 bis 99999...
  • Seite 114 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten Maximalbereich Genauigkeit Digitaleingänge °C (% des angezeigten Werts) Potenzialfrei oder 24 V Pt100 –200 bis 600 0,1 % oder ±0,5 °C Minimale Analogeingänge 1 und 2: Impulsdauer  Einkanal-Konfiguration – 250 ms ...
  • Seite 115 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten Ausgänge Digitaleingang / -ausgang Regel- / Analogausgänge für Signalweitergabe CM10 2 (optional) Anzahl 2 (1 standardmäßig, 1 optional) CM30 / CM50 6 (2 standardmäßig, 4 optional) Als analoger oder digitaler Impuls konfigurierbar...

  • Seite 116: Umgebungsbedingungen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten Kommunikation Gehäusedichtung Frontfläche: IP66 / NEMA4X Für MODBUS- und Ethernet-Kommunikation siehe die separate Übriges Gehäuse: IP20 Bedienungsanleitung (IM/CM/C–EN). Schwingung IrDA-Konfigurationsport (Standard) Erfüllt EN60068-2-6 Baudrate Bis zu 115 kBaud Abstand Bis zu 1 m...
  • Seite 117 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, 10 Technische Daten Elektrik Maße Stromversorgung Size 100 bis 240 V AC ±10 % (90 V min. bis 265 V max.) 50 / 60 Hz CM10 50 x 97 x 141 mm 10 bis 36 V DC (optional)

  • Seite 118: Anhang A - Digital- Und Analogquellen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang A – Digital- und Analogquellen Anhang A – Digital- und Analogquellen Hinweis: Die Zahlen in Klammern zeigen zusätzliche Parameter an. Beispielsweise zeigt „Alarm 1 (8) Bestät.zust.“ an, dass 8 Parameter vom Typ Alarm Bestät. verfügbar sind.

  • Seite 119: Analogquellen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang A – Digital- und Analogquellen A.2 Analogquellen Quellenname Beschreibung [Kommentar] Rglkr 1 Nachführung Zustand der Regelungsnachführung Quellenname Beschreibung Matheblock 1 (8) Fehler Mathematischer Fehler Anlg IP 1 (4) Analogeingang RTA 1 (2) Zustand...

  • Seite 120: Anhang B - Fehlercodes

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang B – Fehlercodes Anhang B – Fehlercodes Konfigurationsfehlercodes Konfigurationsfehler werden erzeugt, wenn ein Signal, das als Quelle für eine bestimmte Situation zugewiesen wurde, fehlerhaft ist. Konfigurationsfehler werden als numerische Codes angezeigt. Eine Beschreibung der einzelnen Codes finden Sie in den...
  • Seite 121 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang B – Fehlercodes Fehler- Fehlerbeschreibung Fehler- Fehlerbeschreibung Fehler- Fehlerbeschreibung code code code Dualausgang Regelkreis 2 Wert 2 Vorlage Block Analogeingangszustand B1 Abweichungswert 2 (I / P 3 – CM50) Schrittregelventil Ausgang 1 Analogeingang Fehlerzustand A1...
  • Seite 122 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang B – Fehlercodes Fehler- Fehlerbeschreibung Fehler- Fehlerbeschreibung Fehler- Fehlerbeschreibung code code code Sollwert LSPT 3 Alarmbestätigungszustand 1 Ausgang Hand-Zustand 1 Ausgewählter Zustand 2 Alarmzustand 2 Ausgang Nachführungsstatus 1 Sollwert LSPT 4 Alarmbestätigungszustand 2 Ausgang Auto-Zustand 2 Ausgewählter Zustand 2...

  • Seite 123: Profilfehlercodes

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang B – Fehlercodes B.2 Profilfehlercodes Fehler- Fehler- Fehlerbeschreibung Fehlerbeschreibung code code Sprungziel ungültig Der interne Sollwert ist Das gegenwärtig aktive ausgefallen Programm ist zum Springen in Der interne Sollwert ist ein anderes Programm ungültig.

  • Seite 124: Anhang C - Analogeingang Physikalische Einheiten

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang C – Analogeingang Physikalische Einheiten Anhang C – Analogeingang Physikalische Einheiten Einheit Beschreibung Einheit Beschreibung Formazin-Trübungswert % Sätt. % Sättigung g/d, g/h, g/l Gramm pro Tag, Stunde, Liter %d O2 % Gelöstsauerstoff gal/d (UK)
  • Seite 125 ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang C – Analogeingang Physikalische Einheiten Einheit Beschreibung Einheit Beschreibung m WS Meter Wassersäule Nephelometrischer Trübungswert Kubikmeter pro Tag, Stunde, Minute, Teile pro Milliarde /d, m /h, m /m, m Sekunde pH-Wert mbar Millibar...

  • Seite 126: Anhang D - Zuweisungen Der Ausgangstypen

    ControlMaster CM10, CM30 und CM50 Universal-Prozessregler, Anhang D – Zuweisungen der Ausgangstypen Anhang D – Zuweisungen der Ausgangstypen Ausgangstyp AA 1 AO 2 DIO 1 DIO 2 RLY1 RLY2 RLY3 RLY4 Analog ALM 1 ALM 2 ALM 3 ALM 4...
  • Seite 127 Siehe Abschnitt 7.5, Seite 63 Siehe Abschnitt 7.7, Seite 80 Siehe Abschnitt 7.8, Seite 93 Siehe Abschnitt 7.9, Seite 94 Siehe Abschnitt 7.10, Seite 100 Siehe Abschnitt 7.6, Seite 66 Menü Menü Menü Menü Menü Menü Funktionen Kommunikation Diagnose Geräte Info Profile Prozess Alarm Beenden...
  • Seite 128 Setzen Sie sich mit uns in Verbindung Wir bieten einen welweiten Service an. Einzelheiten und Adressen zu den nächstgelegenen Kundendienststellen erhalten sie von: Deutschland ABB Automation Products GmbH ABB Automation Products GmbH Hinweis Tel.: +49 800 1 11 44 11 Technische Änderungen sowie...

Diese Anleitung auch für:

Controlmaster cm30Controlmaster cm50

Inhaltsverzeichnis
