7.6.1 Rampentypen

Die Inkrementierung des Profilsollwerts kann auf zwei Arten konfiguriert werden: für einen festgelegten
Zeitraum oder für eine bestimmte Anzahl von physikalischen Einheiten pro Stunde.
Startwert
Startwert
Startwert
Startwert
Endwert
Endwert
Endwert
Endwert
Rampensteigung
Endwert
Rampensteigung
Endwert
Startwert
Startwert
Seg. 2 Seg. 3
Seg. 1
Seg. 3
Seg. 1 Seg. 2
Zeit Zeit
Zeit
B – Änderungsrate
A – Zeiteinheiten

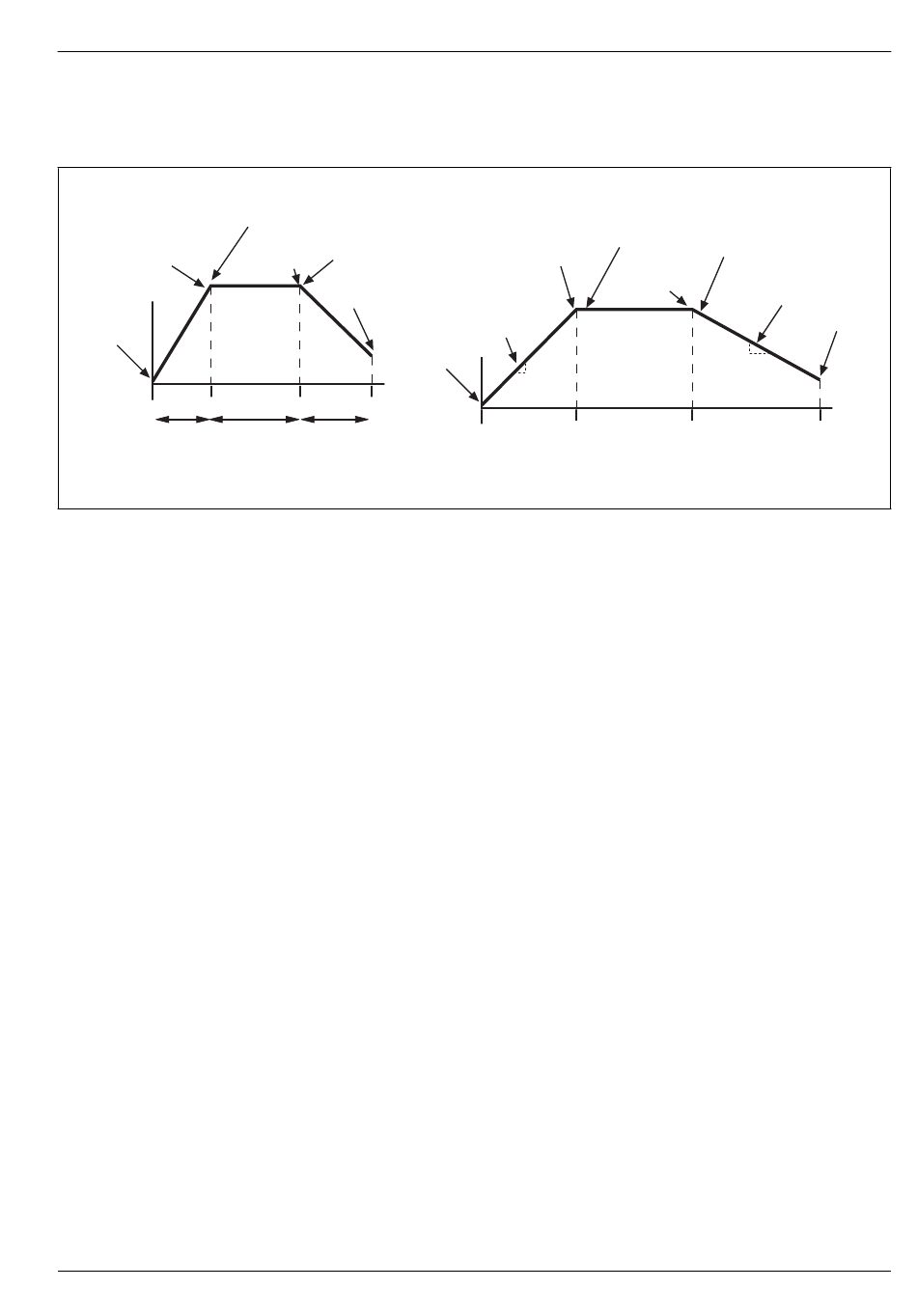

Fig. 7.1 Rampentypen
