ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,

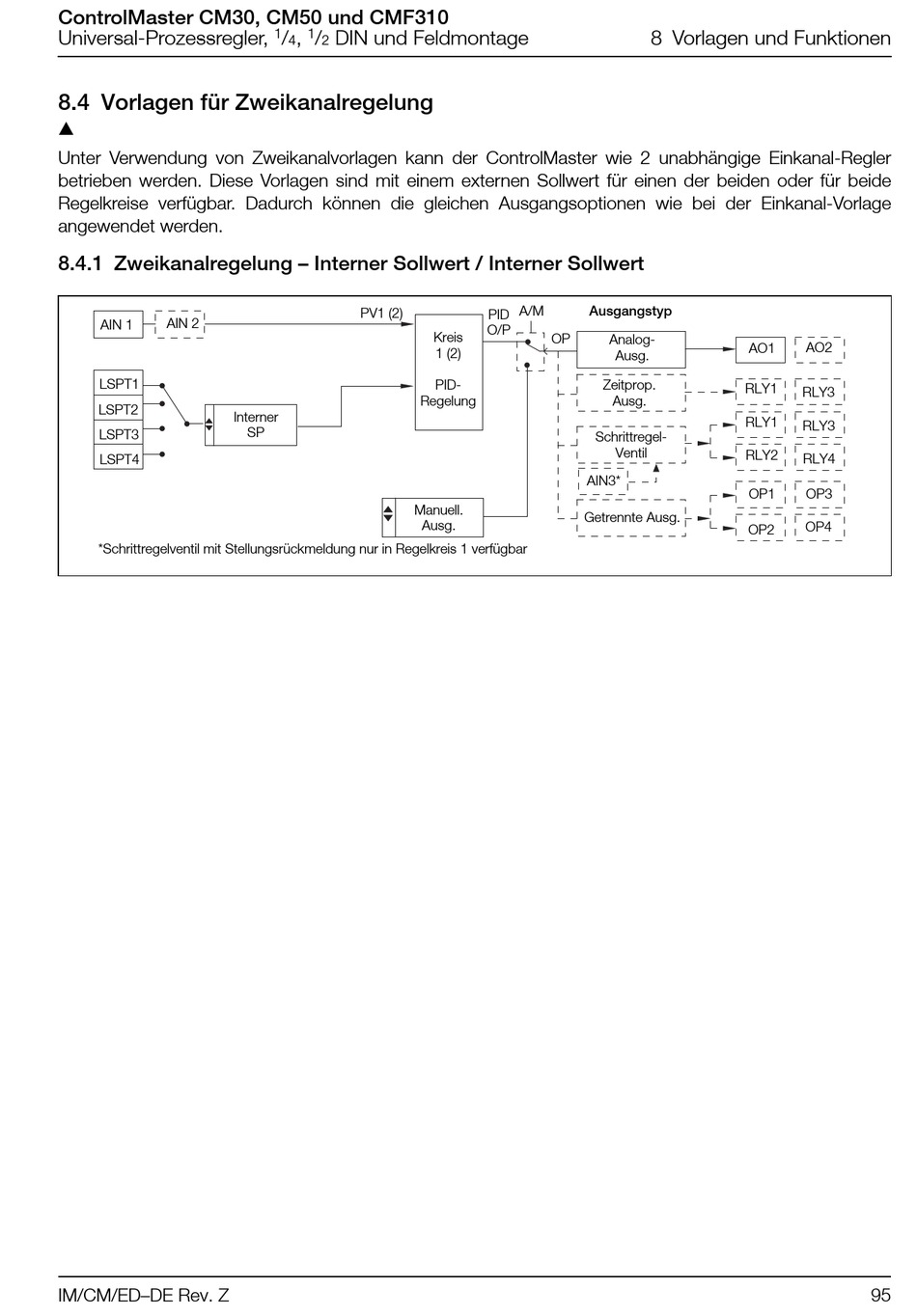

8.4 Vorlagen für Zweikanalregelung
Unter Verwendung von Zweikanalvorlagen kann der ControlMaster wie 2 unabhängige Einkanal-Regler
betrieben werden. Diese Vorlagen sind mit einem externen Sollwert für einen der beiden oder für beide
Regelkreise verfügbar. Dadurch können die gleichen Ausgangsoptionen wie bei der Einkanal-Vorlage
angewendet werden.
8.4.1 Zweikanalregelung – Interner Sollwert / Interner Sollwert
AIN 2
AIN 1
LSPT1
LSPT2
LSPT3
LSPT4
*Schrittregelventil mit Stellungsrückmeldung nur in Regelkreis 1 verfügbar
IM/CM/ED–DE Rev. Z
1
1
/
,
/
DIN und Feldmontage
4
2
PV1 (2)
Interner
SP
A/M
PID
O/P
Kreis
OP
1 (2)
PID-
Regelung
AIN3*
Manuell.
Getrennte Ausg.
Ausg.
8 Vorlagen und Funktionen
Ausgangstyp
Analog-
AO1
Ausg.
Zeitprop.
RLY1
Ausg.
RLY1
Schrittregel-
Ventil
RLY2
OP1
OP2
AO2
RLY3
RLY3
RLY4
OP3
OP4
95
