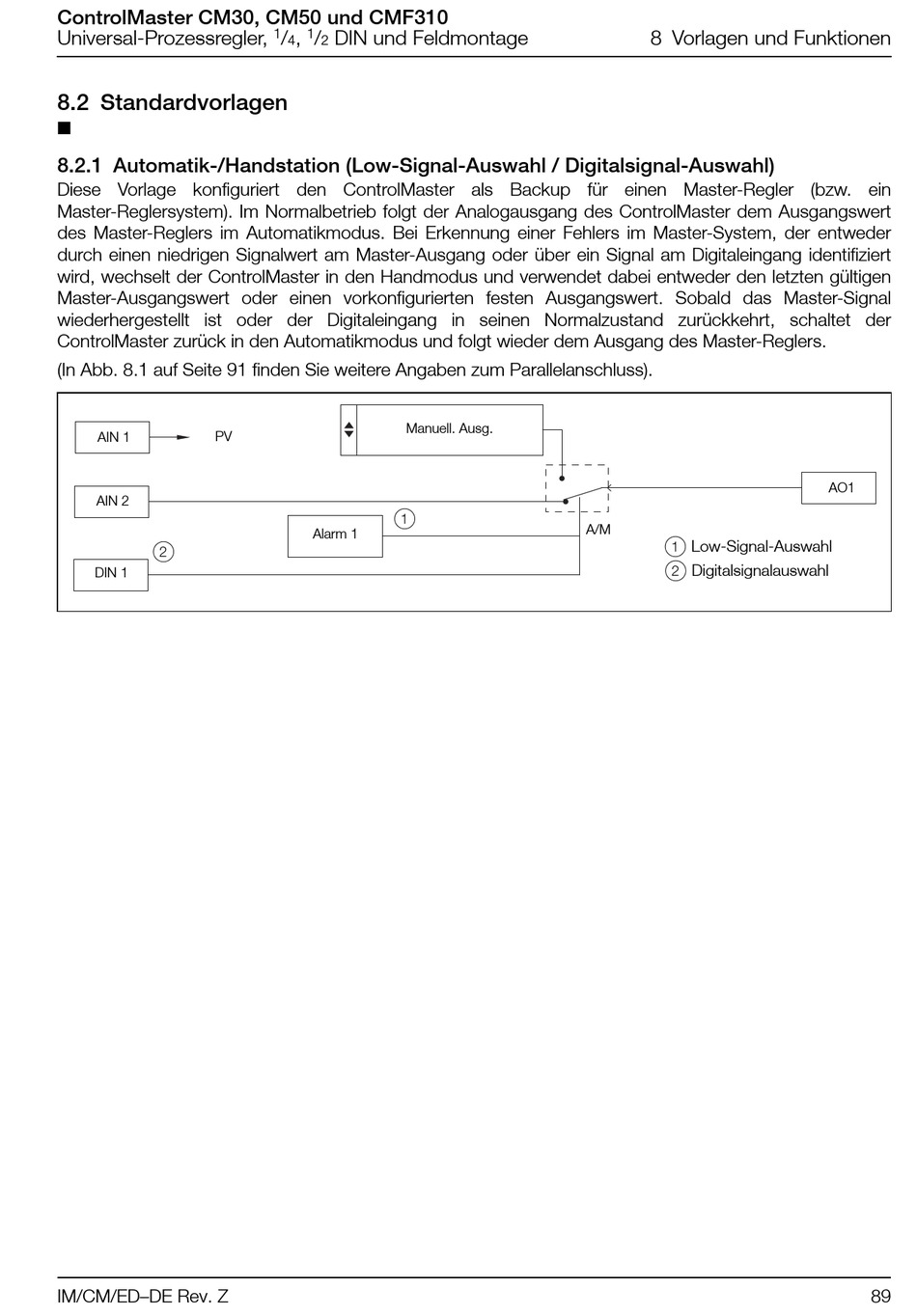

8.2 Standardvorlagen



8.2.1 Automatik-/Handstation (Low-Signal-Auswahl / Digitalsignal-Auswahl)

Diese Vorlage konfiguriert den ControlMaster als Backup für einen Master-Regler (bzw. ein
Master-Reglersystem). Im Normalbetrieb folgt der Analogausgang des ControlMaster dem Ausgangswert
des Master-Reglers im Automatikmodus. Bei Erkennung einer Fehlers im Master-System, der entweder
durch einen niedrigen Signalwert am Master-Ausgang oder über ein Signal am Digitaleingang identifiziert
wird, wechselt der ControlMaster in den Handmodus und verwendet dabei entweder den letzten gültigen
Master-Ausgangswert oder einen vorkonfigurierten festen Ausgangswert. Sobald das Master-Signal
wiederhergestellt ist oder der Digitaleingang in seinen Normalzustand zurückkehrt, schaltet der
ControlMaster zurück in den Automatikmodus und folgt wieder dem Ausgang des Master-Reglers.
(In Abb. 8.1 auf Seite 91 finden Sie weitere Angaben zum Parallelanschluss).
AIN 1 PV
AIN 2
2
DIN 1
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Manuell. Ausg.
1
Alarm 1
8 Vorlagen und Funktionen
A/M
1
Low-Signal-Auswahl
2
Digitalsignalauswahl
AO1
