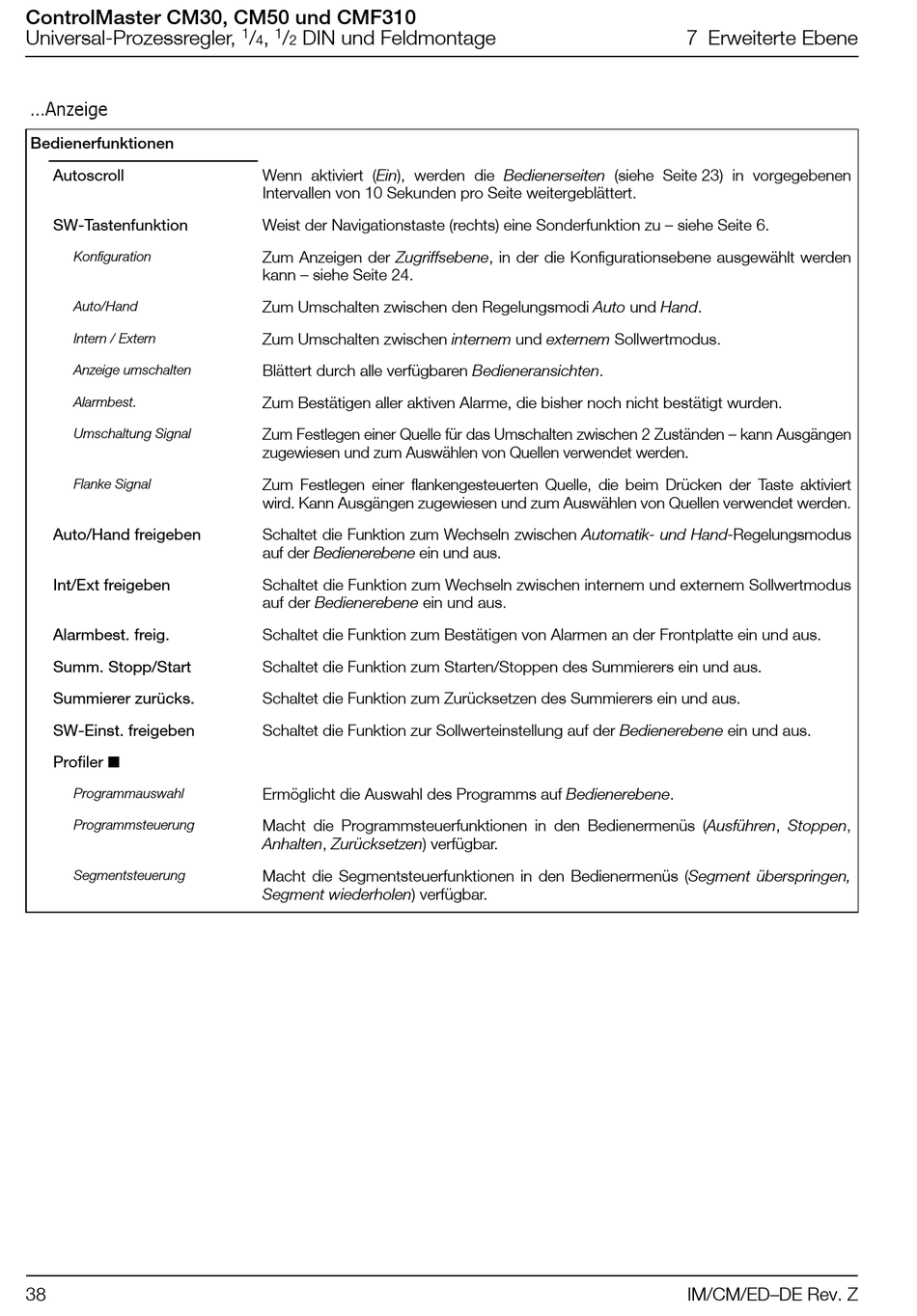

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Anzeige
Bedienerfunktionen
Autoscroll
SW-Tastenfunktion
Konfiguration
Auto/Hand
Intern / Extern
Anzeige umschalten
Alarmbest.
Umschaltung Signal
Flanke Signal
Auto/Hand freigeben
Int/Ext freigeben
Alarmbest. freig.
Summ. Stopp/Start
Summierer zurücks.
SW-Einst. freigeben
Profiler 
Programmauswahl
Programmsteuerung
Segmentsteuerung
38
1 1
/ , / DIN und Feldmontage
4 2
Wenn aktiviert (Ein), werden die Bedienerseiten (siehe Seite 23) in vorgegebenen
Intervallen von 10 Sekunden pro Seite weitergeblättert.
Weist der Navigationstaste (rechts) eine Sonderfunktion zu – siehe Seite 6.
Zum Anzeigen der Zugriffsebene, in der die Konfigurationsebene ausgewählt werden
kann – siehe Seite 24.
Zum Umschalten zwischen den Regelungsmodi Auto und Hand.
Zum Umschalten zwischen internem und externem Sollwertmodus.
Blättert durch alle verfügbaren Bedieneransichten.
Zum Bestätigen aller aktiven Alarme, die bisher noch nicht bestätigt wurden.
Zum Festlegen einer Quelle für das Umschalten zwischen 2 Zuständen – kann Ausgängen
zugewiesen und zum Auswählen von Quellen verwendet werden.
Zum Festlegen einer flankengesteuerten Quelle, die beim Drücken der Taste aktiviert
wird. Kann Ausgängen zugewiesen und zum Auswählen von Quellen verwendet werden.
Schaltet die Funktion zum Wechseln zwischen Automatik- und Hand-Regelungsmodus
auf der Bedienerebene ein und aus.
Schaltet die Funktion zum Wechseln zwischen internem und externem Sollwertmodus
auf der Bedienerebene ein und aus.
Schaltet die Funktion zum Bestätigen von Alarmen an der Frontplatte ein und aus.
Schaltet die Funktion zum Starten/Stoppen des Summierers ein und aus.
Schaltet die Funktion zum Zurücksetzen des Summierers ein und aus.
Schaltet die Funktion zur Sollwerteinstellung auf der Bedienerebene ein und aus.
Ermöglicht die Auswahl des Programms auf Bedienerebene.
Macht die Programmsteuerfunktionen in den Bedienermenüs (Ausführen, Stoppen,
Anhalten, Zurücksetzen) verfügbar.
Macht die Segmentsteuerfunktionen in den Bedienermenüs (Segment überspringen,
Segment wiederholen) verfügbar.
7 Erweiterte Ebene
IM/CM/ED–DE Rev. Z
