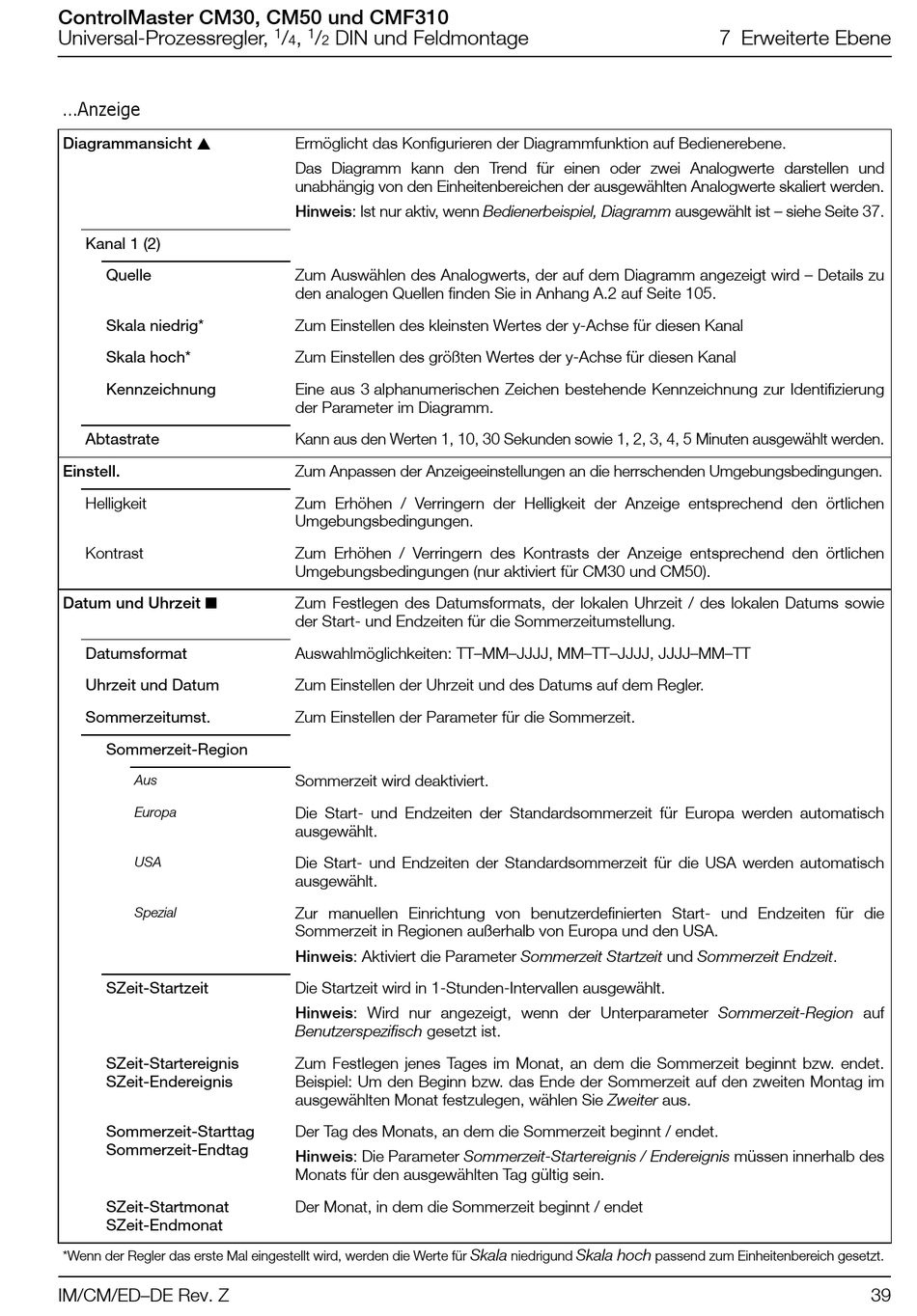

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Anzeige
Diagrammansicht 
Kanal 1 (2)
Quelle
Skala niedrig*
Skala hoch*
Kennzeichnung
Abtastrate
Einstell.
Helligkeit
Kontrast
Datum und Uhrzeit 
Datumsformat
Uhrzeit und Datum
Sommerzeitumst.
Sommerzeit-Region
Aus
Europa
USA
Spezial
SZeit-Startzeit
SZeit-Startereignis
SZeit-Endereignis
Sommerzeit-Starttag
Sommerzeit-Endtag
SZeit-Startmonat
SZeit-Endmonat
*Wenn der Regler das erste Mal eingestellt wird, werden die Werte für
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Ermöglicht das Konfigurieren der Diagrammfunktion auf Bedienerebene.
Das Diagramm kann den Trend für einen oder zwei Analogwerte darstellen und
unabhängig von den Einheitenbereichen der ausgewählten Analogwerte skaliert werden.
Hinweis: Ist nur aktiv, wenn Bedienerbeispiel, Diagramm ausgewählt ist – siehe Seite 37.
Zum Auswählen des Analogwerts, der auf dem Diagramm angezeigt wird – Details zu
den analogen Quellen finden Sie in Anhang A.2 auf Seite 105.
Zum Einstellen des kleinsten Wertes der y-Achse für diesen Kanal
Zum Einstellen des größten Wertes der y-Achse für diesen Kanal
Eine aus 3 alphanumerischen Zeichen bestehende Kennzeichnung zur Identifizierung
der Parameter im Diagramm.
Kann aus den Werten 1, 10, 30 Sekunden sowie 1, 2, 3, 4, 5 Minuten ausgewählt werden.
Zum Anpassen der Anzeigeeinstellungen an die herrschenden Umgebungsbedingungen.
Zum Erhöhen / Verringern der Helligkeit der Anzeige entsprechend den örtlichen
Umgebungsbedingungen.
Zum Erhöhen / Verringern des Kontrasts der Anzeige entsprechend den örtlichen
Umgebungsbedingungen (nur aktiviert für CM30 und CM50).
Zum Festlegen des Datumsformats, der lokalen Uhrzeit / des lokalen Datums sowie
der Start- und Endzeiten für die Sommerzeitumstellung.
Auswahlmöglichkeiten: TT–MM–JJJJ, MM–TT–JJJJ, JJJJ–MM–TT
Zum Einstellen der Uhrzeit und des Datums auf dem Regler.
Zum Einstellen der Parameter für die Sommerzeit.
Sommerzeit wird deaktiviert.
Die Start- und Endzeiten der Standardsommerzeit für Europa werden automatisch
ausgewählt.
Die Start- und Endzeiten der Standardsommerzeit für die USA werden automatisch
ausgewählt.
Zur manuellen Einrichtung von benutzerdefinierten Start- und Endzeiten für die
Sommerzeit in Regionen außerhalb von Europa und den USA.
Hinweis: Aktiviert die Parameter Sommerzeit Startzeit und Sommerzeit Endzeit.
Die Startzeit wird in 1-Stunden-Intervallen ausgewählt.
Hinweis: Wird nur angezeigt, wenn der Unterparameter Sommerzeit-Region auf
Benutzerspezifisch gesetzt ist.
Zum Festlegen jenes Tages im Monat, an dem die Sommerzeit beginnt bzw. endet.
Beispiel: Um den Beginn bzw. das Ende der Sommerzeit auf den zweiten Montag im
ausgewählten Monat festzulegen, wählen Sie Zweiter aus.
Der Tag des Monats, an dem die Sommerzeit beginnt / endet.
Hinweis: Die Parameter Sommerzeit-Startereignis / Endereignis müssen innerhalb des
Monats für den ausgewählten Tag gültig sein.
Der Monat, in dem die Sommerzeit beginnt / endet
Skala Skala hoch
niedrigund
7 Erweiterte Ebene
passend zum Einheitenbereich gesetzt.
