7.6.2 Definierte Rampen-/Haltefunktion

Wenn die Prozessvariable über den Hysteresewert hinaus vom Sollwert abweicht, wird der
Programmstatus auf HOLD gesetzt und automatisch die definierte Rampen-/Haltefunktion ausgeführt.
Mit jedem Programm sind zwei Hystereswerte verbunden:

Rampenfunktion – wird auf Rampensegmente angewendet.
und

Haltefunktion – wird auf Haltesegmente angewendet.
Der Hysteresewert kann innerhalb des Bereichs von '0' bis '9999' festgelegt werden, wobei mit dem Wert
'0' keine Abweichung vom Sollwert toleriert wird.
Die Hysterese kann auf vier verschiedene Weisen angewendet werden, wobei für jedes Segment
individuelle Einstellungen möglich sind:

Keine – keine Hysterese, Rampen-/Haltefunktion nicht definiert.

Hoch – Hysterese über Sollwert angewendet (Haltefunktion ('HOLD') gesetzt, wenn X > [W +
Hysterese]);

Niedrig – Hysterese unter Sollwert angewendet ('HOLD' gesetzt, wenn X [W + Hysterese]);

Hoch/niedrig – Hysterese über und unter Sollwert angewendet.
(HOLD gesetzt, wenn X > [W + Hysterese] oder X < [W – Hysterese]).
Rampensteigungen
Manuelle Unterbrechung
Hysterese für einstellbare
Haltefunktion
1. für Rampensegmente
2. für Haltesegmente
Sollwert
Seg. 1
Start
Prozess

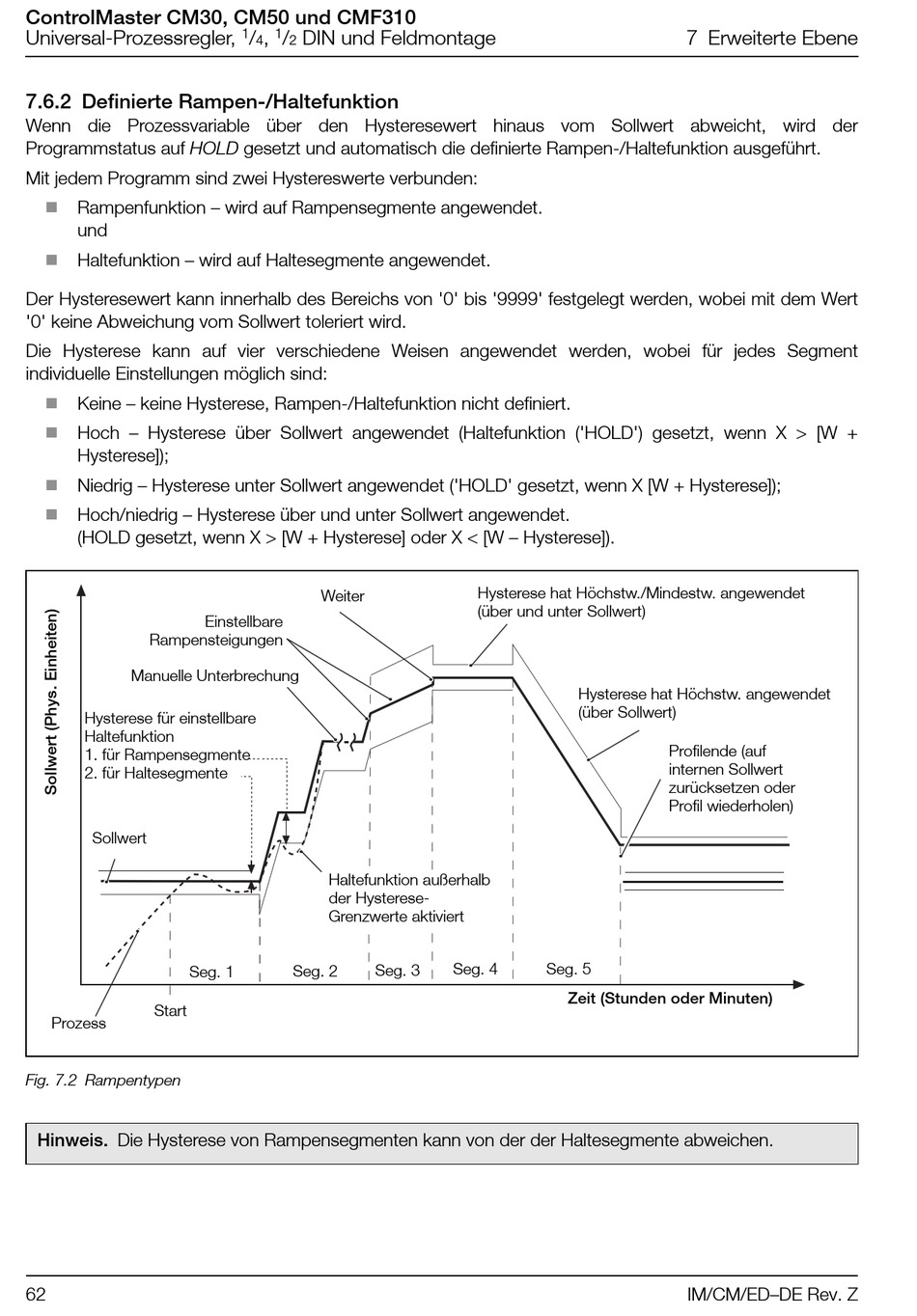

Fig. 7.2 Rampentypen
Hinweis. Die Hysterese von Rampensegmenten kann von der der Haltesegmente abweichen.
62
1 1
/ , / DIN und Feldmontage
4 2
Weiter
Einstellbare
Haltefunktion außerhalb
der Hysterese-
Grenzwerte aktiviert
Seg. 2 Seg. 3
Hysterese hat Höchstw./Mindestw. angewendet
(über und unter Sollwert)
Hysterese hat Höchstw. angewendet
(über Sollwert)
Seg. 4 Seg. 5
Zeit (Stunden oder Minuten)
7 Erweiterte Ebene
Profilende (auf
internen Sollwert
zurücksetzen oder
Profil wiederholen)
IM/CM/ED–DE Rev. Z
