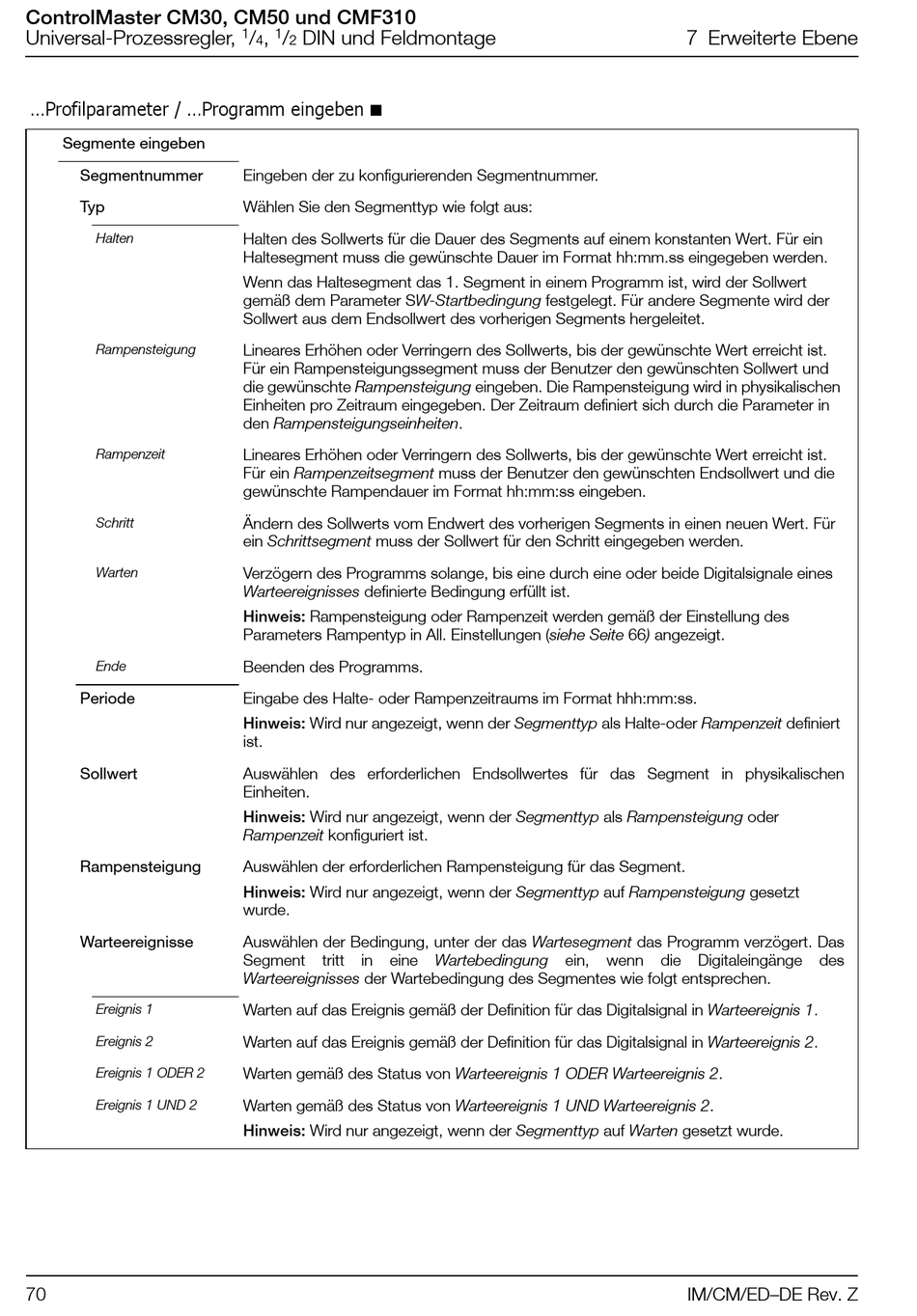

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Profilparameter / ...Programm eingeben
Segmente eingeben
Segmentnummer
Typ
Halten
Rampensteigung
Rampenzeit
Schritt
Warten
Ende
Periode
Sollwert
Rampensteigung
Warteereignisse
Ereignis 1
Ereignis 2
Ereignis 1 ODER 2
Ereignis 1 UND 2
70
1 1
/ , / DIN und Feldmontage
4 2

Eingeben der zu konfigurierenden Segmentnummer.
Wählen Sie den Segmenttyp wie folgt aus:
Halten des Sollwerts für die Dauer des Segments auf einem konstanten Wert. Für ein
Haltesegment muss die gewünschte Dauer im Format hh:mm.ss eingegeben werden.
Wenn das Haltesegment das 1. Segment in einem Programm ist, wird der Sollwert
gemäß dem Parameter SW-Startbedingung festgelegt. Für andere Segmente wird der
Sollwert aus dem Endsollwert des vorherigen Segments hergeleitet.
Lineares Erhöhen oder Verringern des Sollwerts, bis der gewünschte Wert erreicht ist.
Für ein Rampensteigungssegment muss der Benutzer den gewünschten Sollwert und
die gewünschte Rampensteigung eingeben. Die Rampensteigung wird in physikalischen
Einheiten pro Zeitraum eingegeben. Der Zeitraum definiert sich durch die Parameter in
den Rampensteigungseinheiten.
Lineares Erhöhen oder Verringern des Sollwerts, bis der gewünschte Wert erreicht ist.
Für ein Rampenzeitsegment muss der Benutzer den gewünschten Endsollwert und die
gewünschte Rampendauer im Format hh:mm:ss eingeben.
Ändern des Sollwerts vom Endwert des vorherigen Segments in einen neuen Wert. Für
ein Schrittsegment muss der Sollwert für den Schritt eingegeben werden.
Verzögern des Programms solange, bis eine durch eine oder beide Digitalsignale eines
Warteereignisses definierte Bedingung erfüllt ist.
Hinweis: Rampensteigung oder Rampenzeit werden gemäß der Einstellung des
Parameters Rampentyp in All. Einstellungen (siehe Seite 66) angezeigt.
Beenden des Programms.
Eingabe des Halte- oder Rampenzeitraums im Format hhh:mm:ss.
Hinweis: Wird nur angezeigt, wenn der Segmenttyp als Halte-oder Rampenzeit definiert
ist.
Auswählen des erforderlichen Endsollwertes für das Segment in physikalischen
Einheiten.
Hinweis: Wird nur angezeigt, wenn der Segmenttyp als Rampensteigung oder
Rampenzeit konfiguriert ist.
Auswählen der erforderlichen Rampensteigung für das Segment.
Hinweis: Wird nur angezeigt, wenn der Segmenttyp auf Rampensteigung gesetzt
wurde.
Auswählen der Bedingung, unter der das Wartesegment das Programm verzögert. Das
Segment tritt in eine
Warteereignisses der Wartebedingung des Segmentes wie folgt entsprechen.
Warten auf das Ereignis gemäß der Definition für das Digitalsignal in Warteereignis 1.
Warten auf das Ereignis gemäß der Definition für das Digitalsignal in Warteereignis 2.
Warten gemäß des Status von Warteereignis 1 ODER Warteereignis 2.
Warten gemäß des Status von Warteereignis 1 UND Warteereignis 2.
Hinweis: Wird nur angezeigt, wenn der Segmenttyp auf Warten gesetzt wurde.
Wartebedingung ein, wenn
7 Erweiterte Ebene
die Digitaleingänge des
IM/CM/ED–DE Rev. Z
