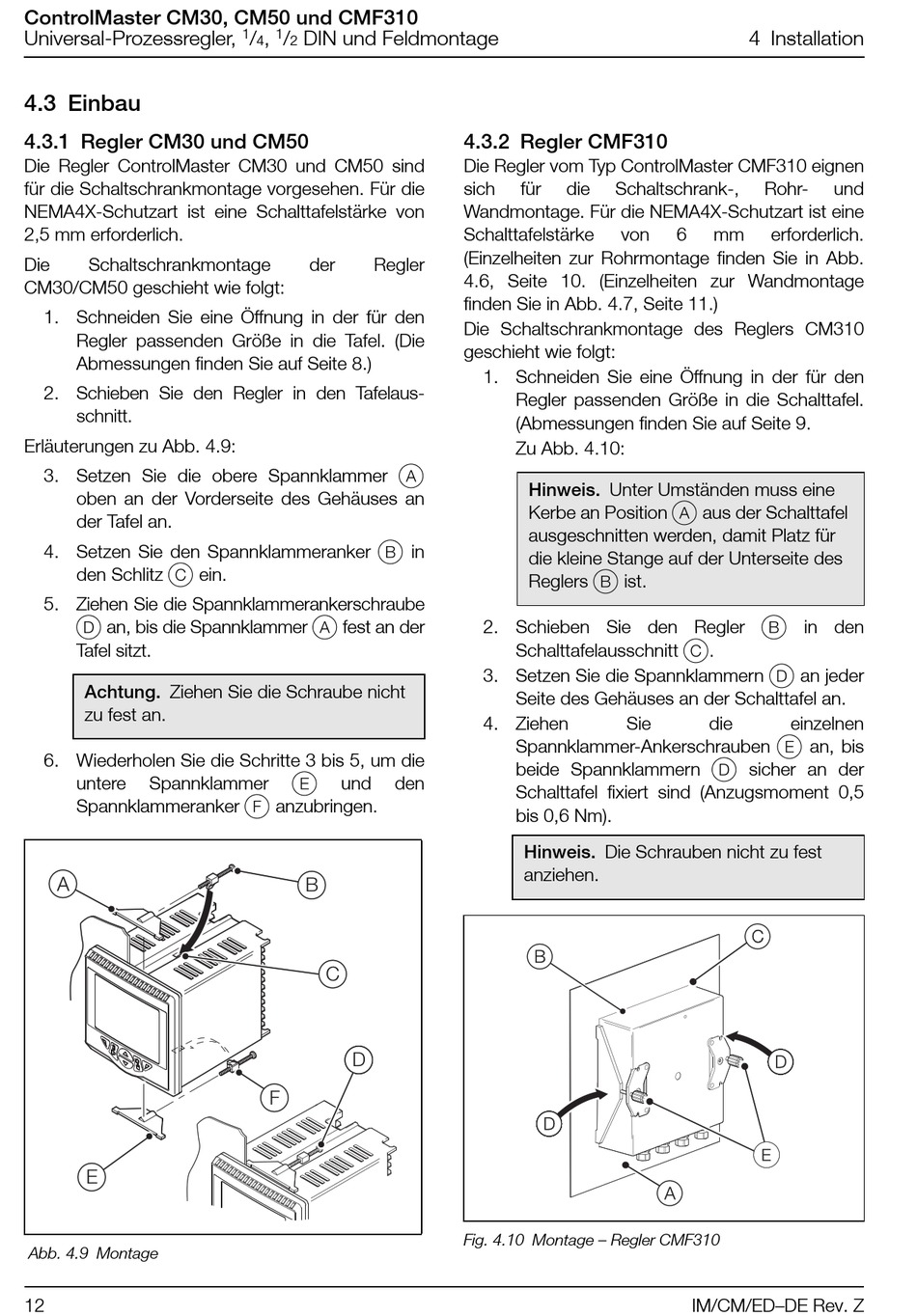

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
4.3 Einbau
4.3.1 Regler CM30 und CM50
Die Regler ControlMaster CM30 und CM50 sind
für die Schaltschrankmontage vorgesehen. Für die
NEMA4X-Schutzart ist eine Schalttafelstärke von
2,5 mm erforderlich.
Die
Schaltschrankmontage
CM30/CM50 geschieht wie folgt:
1. Schneiden Sie eine Öffnung in der für den
Regler passenden Größe in die Tafel. (Die
Abmessungen finden Sie auf Seite 8.)
2. Schieben Sie den Regler in den Tafelaus-
schnitt.
Erläuterungen zu Abb. 4.9:
3. Setzen Sie die obere Spannklammer
oben an der Vorderseite des Gehäuses an
der Tafel an.
4. Setzen Sie den Spannklammeranker
C
den Schlitz
5. Ziehen Sie die Spannklammerankerschraube
D
an, bis die Spannklammer
Tafel sitzt.
Achtung. Ziehen Sie die Schraube nicht
zu fest an.
6. Wiederholen Sie die Schritte 3 bis 5, um die
untere
Spannklammer
Spannklammeranker
E
Abb. 4.9 Montage
12
1
1
/
,
/
DIN und Feldmontage
4
2
der
Regler
ein.
A
fest an der
E
und
F
anzubringen.
B
C
D
D
F
4.3.2 Regler CMF310
Die Regler vom Typ ControlMaster CMF310 eignen
sich
für
Wandmontage. Für die NEMA4X-Schutzart ist eine
Schalttafelstärke
(Einzelheiten zur Rohrmontage finden Sie in Abb.
4.6, Seite 10. (Einzelheiten zur Wandmontage
finden Sie in Abb. 4.7, Seite 11.)
Die Schaltschrankmontage des Reglers CM310
geschieht wie folgt:
1. Schneiden Sie eine Öffnung in der für den
Regler passenden Größe in die Schalttafel.
(Abmessungen finden Sie auf Seite 9.
Zu Abb. 4.10:
A
Hinweis. Unter Umständen muss eine
Kerbe an Position
ausgeschnitten werden, damit Platz für
B
in
die kleine Stange auf der Unterseite des
Reglers
2. Schieben Sie den Regler
Schalttafelausschnitt
3. Setzen Sie die Spannklammern
Seite des Gehäuses an der Schalttafel an.
4. Ziehen
Spannklammer-Ankerschrauben
beide Spannklammern
den
Schalttafel fixiert sind (Anzugsmoment 0,5
bis 0,6 Nm).
Hinweis. Die Schrauben nicht zu fest
anziehen.
Fig. 4.10 Montage – Regler CMF310
die
Schaltschrank-,
von
6
mm
A
aus der Schalttafel
B
ist.
C
.
Sie
die
D
IM/CM/ED–DE Rev. Z
4 Installation
Rohr-
und
erforderlich.
B
in den
D
an jeder
einzelnen
E
an, bis
sicher an der
