ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
4.6.6 Analogeingänge – Regler CM310
Messumformer-SVE
6
Analogein-
gang 2
5
4
3
Analogein-
gang 1
CJ***
2
A
1
B
LK3
* Unter Verwendung der internen Spannungsversorgung
** Analogeingang 2 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 1 als TE-Eingang
verwendet wird.
*** Zum Anschluss des CJ LK3 auf Position B stellen. Zum Trennen des CJ LK3 auf Position A stellen.
**** Bei mA-Eingängen ist zur Sicherstellung des Stromkreisdurchgangs bei ausgeschaltetem Regler CMF310 (bzw.
Anzeiger CMF160) eine 2V7-Zenerdiode einzubauen
Hinweis: 3-Leiter-Widerstandsthermometer: Die 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf
maximal 20  betragen.

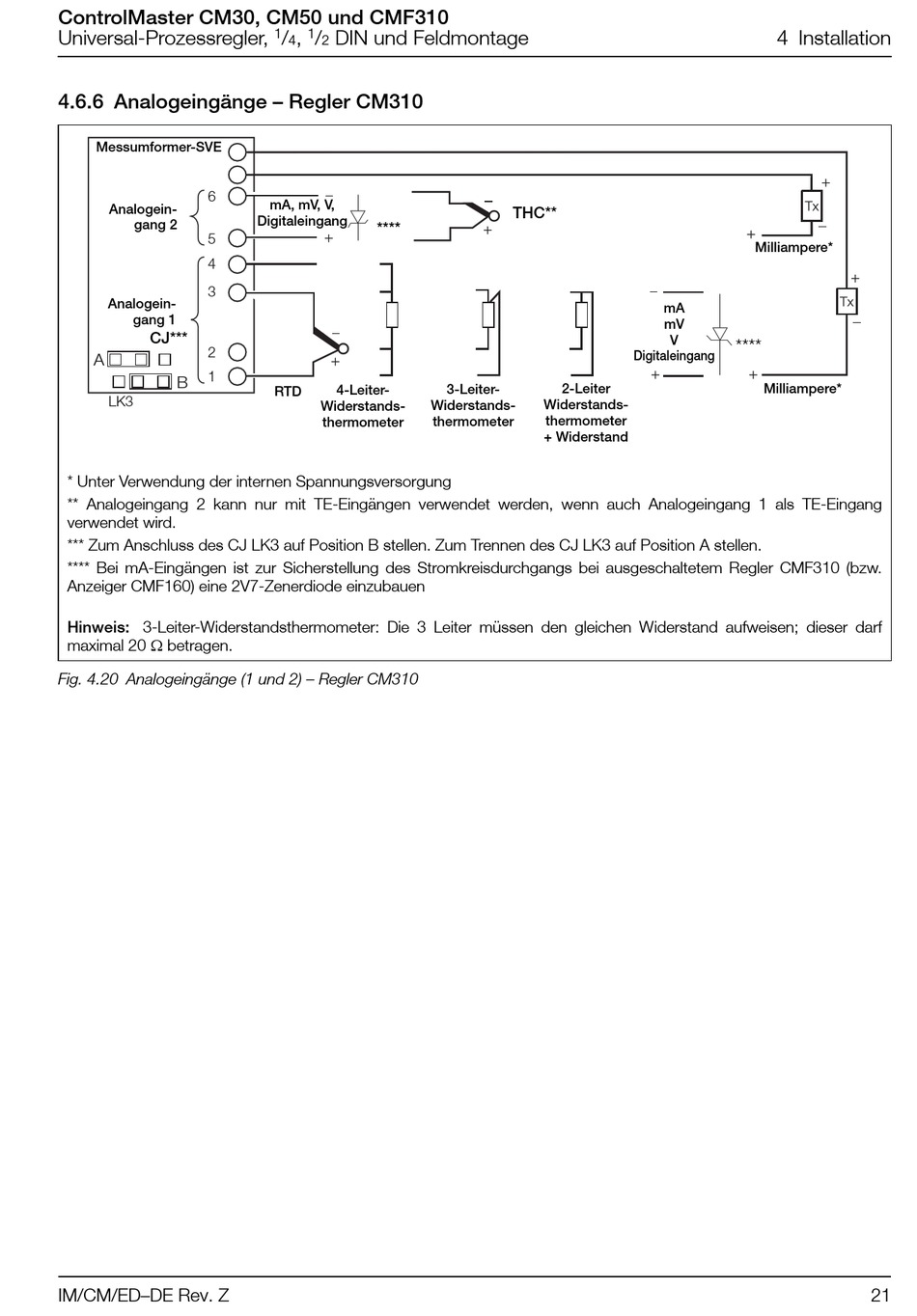

Fig. 4.20 Analogeingänge (1 und 2) – Regler CM310
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
mA, mV, V,
Digitaleingang
****
4-Leiter-
RTD
Widerstands-
thermometer
THC**
2-Leiter
3-Leiter-
Widerstands- Widerstands-
thermometer
thermometer
+ Widerstand
4 Installation
Milliampere*
mA
mV
V
****
Digitaleingang
Milliampere*
