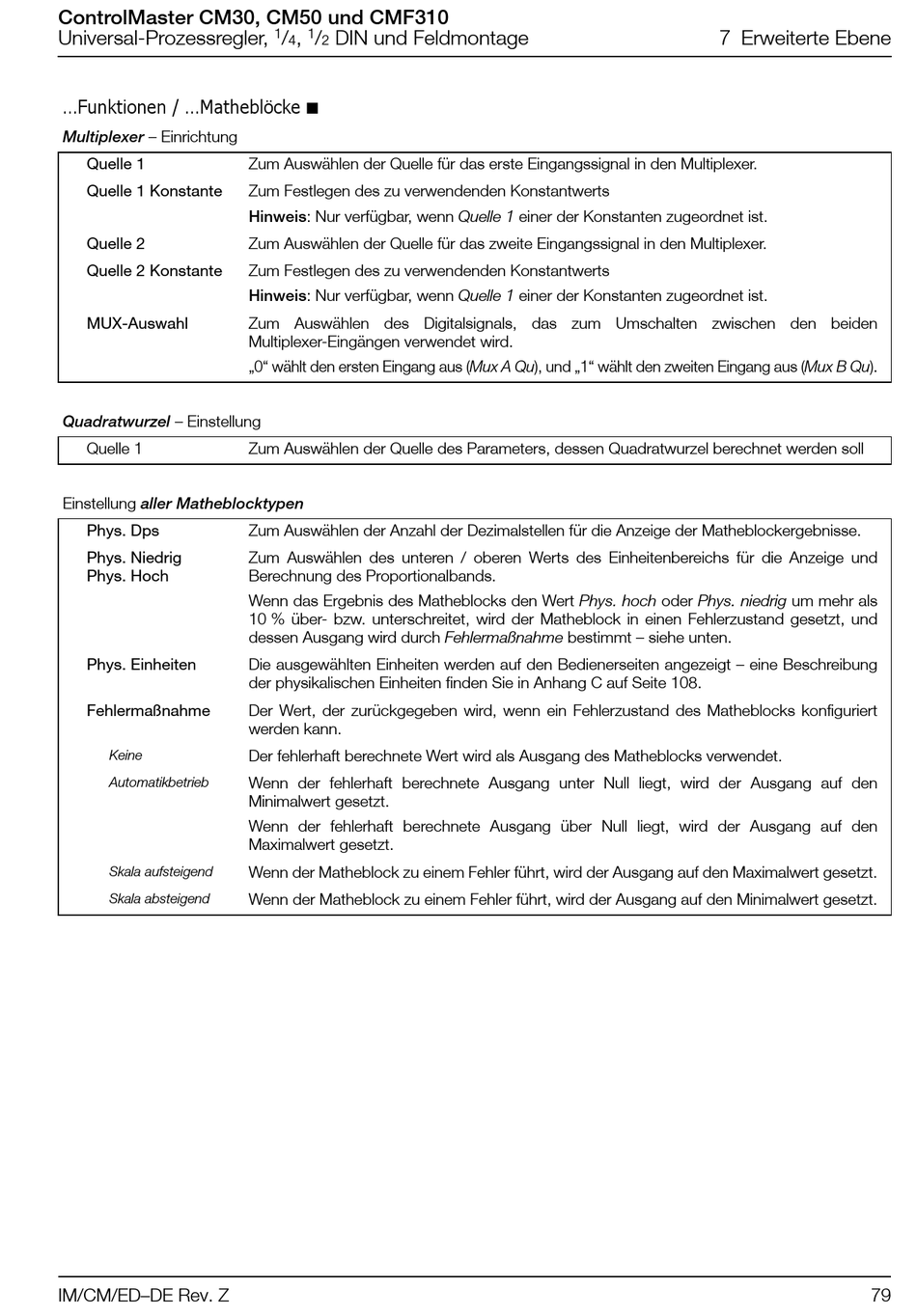

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Funktionen / ...Matheblöcke
Multiplexer – Einrichtung
Quelle 1
Quelle 1 Konstante
Quelle 2
Quelle 2 Konstante
MUX-Auswahl
Quadratwurzel – Einstellung
Quelle 1
Einstellung aller Matheblocktypen
Phys. Dps
Phys. Niedrig
Phys. Hoch
Phys. Einheiten
Fehlermaßnahme
Keine
Automatikbetrieb
Skala aufsteigend
Skala absteigend
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2

Zum Auswählen der Quelle für das erste Eingangssignal in den Multiplexer.
Zum Festlegen des zu verwendenden Konstantwerts
Hinweis: Nur verfügbar, wenn Quelle 1 einer der Konstanten zugeordnet ist.
Zum Auswählen der Quelle für das zweite Eingangssignal in den Multiplexer.
Zum Festlegen des zu verwendenden Konstantwerts
Hinweis: Nur verfügbar, wenn Quelle 1 einer der Konstanten zugeordnet ist.
Zum Auswählen des Digitalsignals, das zum Umschalten zwischen den beiden
Multiplexer-Eingängen verwendet wird.
„0" wählt den ersten Eingang aus (Mux A Qu), und „1" wählt den zweiten Eingang aus (Mux B Qu).
Zum Auswählen der Quelle des Parameters, dessen Quadratwurzel berechnet werden soll
Zum Auswählen der Anzahl der Dezimalstellen für die Anzeige der Matheblockergebnisse.
Zum Auswählen des unteren / oberen Werts des Einheitenbereichs für die Anzeige und
Berechnung des Proportionalbands.
Wenn das Ergebnis des Matheblocks den Wert Phys. hoch oder Phys. niedrig um mehr als
10 % über- bzw. unterschreitet, wird der Matheblock in einen Fehlerzustand gesetzt, und
dessen Ausgang wird durch Fehlermaßnahme bestimmt – siehe unten.
Die ausgewählten Einheiten werden auf den Bedienerseiten angezeigt – eine Beschreibung
der physikalischen Einheiten finden Sie in Anhang C auf Seite 108.
Der Wert, der zurückgegeben wird, wenn ein Fehlerzustand des Matheblocks konfiguriert
werden kann.
Der fehlerhaft berechnete Wert wird als Ausgang des Matheblocks verwendet.
Wenn der fehlerhaft berechnete Ausgang unter Null liegt, wird der Ausgang auf den
Minimalwert gesetzt.
Wenn der fehlerhaft berechnete Ausgang über Null liegt, wird der Ausgang auf den
Maximalwert gesetzt.
Wenn der Matheblock zu einem Fehler führt, wird der Ausgang auf den Maximalwert gesetzt.
Wenn der Matheblock zu einem Fehler führt, wird der Ausgang auf den Minimalwert gesetzt.
7 Erweiterte Ebene
