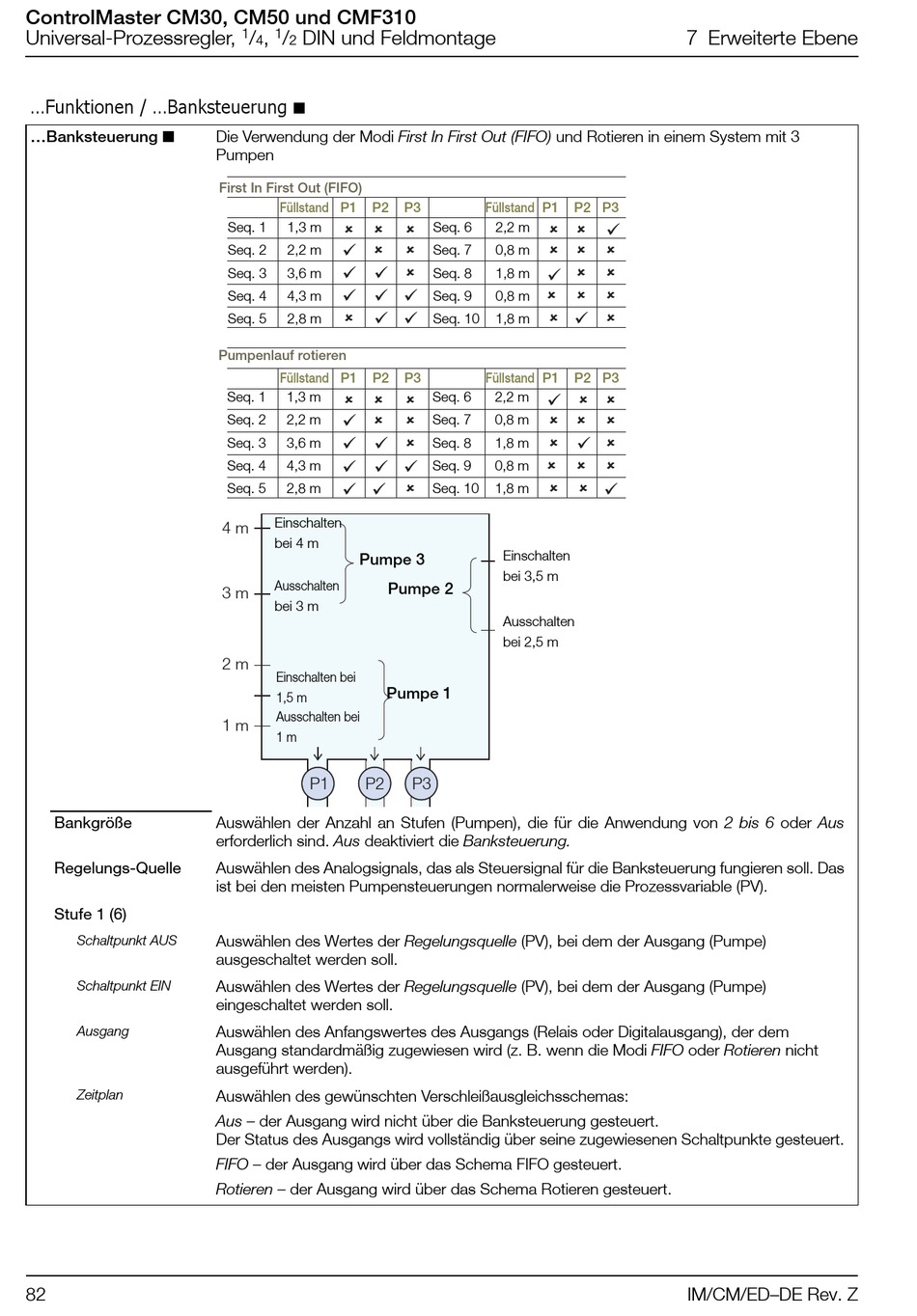

...Funktionen / ...Banksteuerung
...Banksteuerung 
Bankgröße
Regelungs-Quelle
Stufe 1 (6)
Schaltpunkt AUS
Schaltpunkt EIN
Ausgang
Zeitplan
82
1 1
/ , / DIN und Feldmontage
4 2

Die Verwendung der Modi First In First Out (FIFO) und Rotieren in einem System mit 3
Pumpen
First In First Out (FIFO)
Füllstand P1 P2
Seq. 1 1,3 m
Seq. 2 2,2 m
Seq. 3 3,6 m
Seq. 4 4,3 m
Seq. 5 2,8 m
Pumpenlauf rotieren
Füllstand P1 P2
Seq. 1 1,3 m
Seq. 2 2,2 m
Seq. 3 3,6 m
Seq. 4 4,3 m
Seq. 5 2,8 m
Einschalten
4 m
bei 4 m
Pumpe 3
Ausschalten
Pumpe 2
3 m
bei 3 m
2 m
Einschalten bei
Pumpe 1
1,5 m
Ausschalten bei
1 m
1 m
P1 P2
Auswählen der Anzahl an Stufen (Pumpen), die für die Anwendung von 2 bis 6 oder Aus
erforderlich sind. Aus deaktiviert die Banksteuerung.
Auswählen des Analogsignals, das als Steuersignal für die Banksteuerung fungieren soll. Das
ist bei den meisten Pumpensteuerungen normalerweise die Prozessvariable (PV).
Auswählen des Wertes der Regelungsquelle (PV), bei dem der Ausgang (Pumpe)
ausgeschaltet werden soll.
Auswählen des Wertes der Regelungsquelle (PV), bei dem der Ausgang (Pumpe)
eingeschaltet werden soll.
Auswählen des Anfangswertes des Ausgangs (Relais oder Digitalausgang), der dem
Ausgang standardmäßig zugewiesen wird (z. B. wenn die Modi FIFO oder Rotieren nicht
ausgeführt werden).
Auswählen des gewünschten Verschleißausgleichsschemas:
Aus – der Ausgang wird nicht über die Banksteuerung gesteuert.
Der Status des Ausgangs wird vollständig über seine zugewiesenen Schaltpunkte gesteuert.
FIFO – der Ausgang wird über das Schema FIFO gesteuert.
Rotieren – der Ausgang wird über das Schema Rotieren gesteuert.
P3 Füllstand P1 P2 P3
Seq. 6 2,2 m
Seq. 7 0,8 m
Seq. 8 1,8 m
Seq. 9 0,8 m
Seq. 10 1,8 m
P3 Füllstand P1 P2 P3
Seq. 6 2,2 m
Seq. 7 0,8 m
Seq. 8 1,8 m
Seq. 9 0,8 m
Seq. 10 1,8 m
Einschalten
bei 3,5 m
Ausschalten
bei 2,5 m
P3
