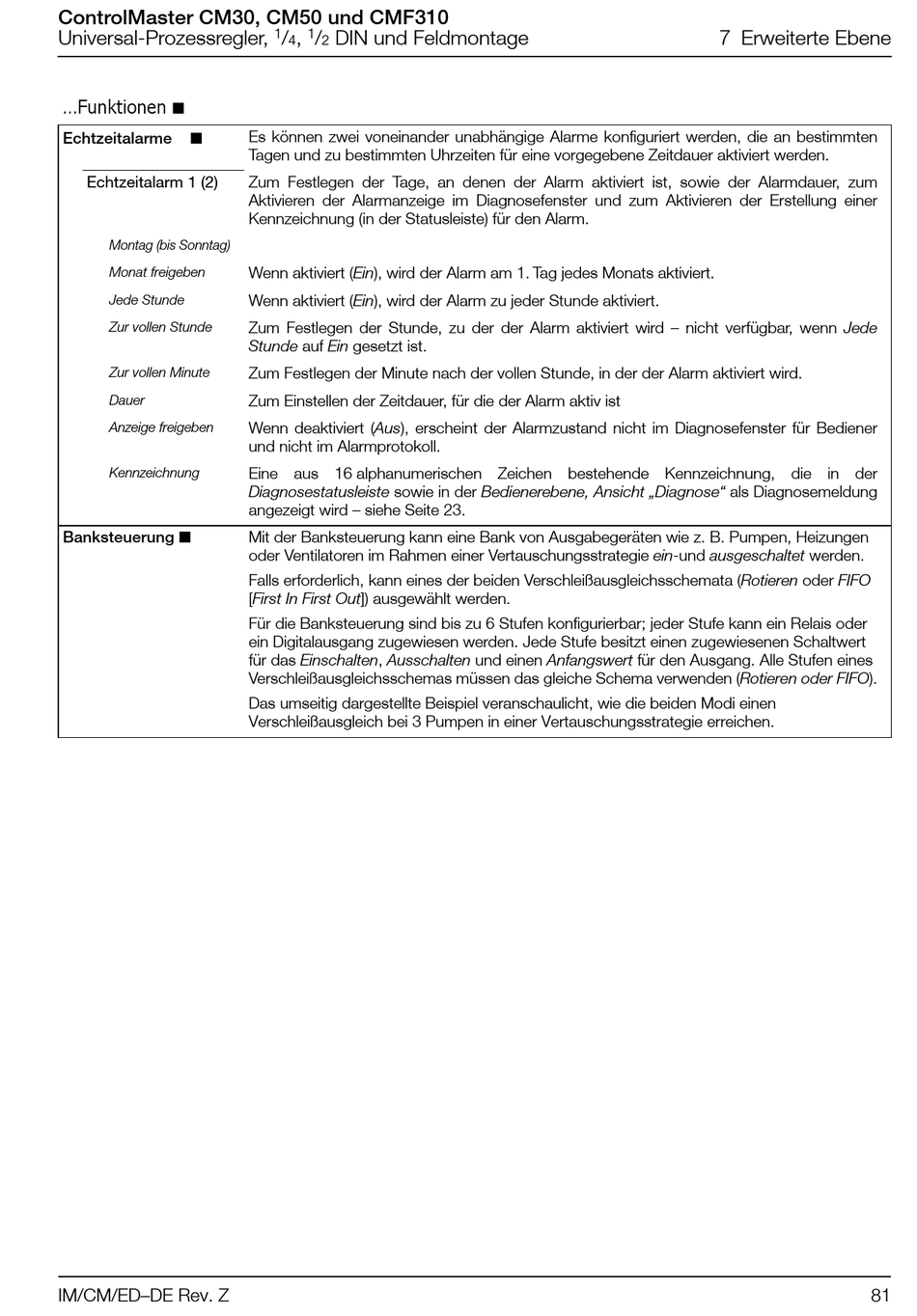

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Funktionen


Echtzeitalarme
Echtzeitalarm 1 (2)
Montag (bis Sonntag)
Monat freigeben
Jede Stunde
Zur vollen Stunde
Zur vollen Minute
Dauer
Anzeige freigeben
Kennzeichnung
Banksteuerung 
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Es können zwei voneinander unabhängige Alarme konfiguriert werden, die an bestimmten
Tagen und zu bestimmten Uhrzeiten für eine vorgegebene Zeitdauer aktiviert werden.
Zum Festlegen der Tage, an denen der Alarm aktiviert ist, sowie der Alarmdauer, zum
Aktivieren der Alarmanzeige im Diagnosefenster und zum Aktivieren der Erstellung einer
Kennzeichnung (in der Statusleiste) für den Alarm.
Wenn aktiviert (Ein), wird der Alarm am 1. Tag jedes Monats aktiviert.
Wenn aktiviert (Ein), wird der Alarm zu jeder Stunde aktiviert.
Zum Festlegen der Stunde, zu der der Alarm aktiviert wird – nicht verfügbar, wenn Jede
Stunde auf Ein gesetzt ist.
Zum Festlegen der Minute nach der vollen Stunde, in der der Alarm aktiviert wird.
Zum Einstellen der Zeitdauer, für die der Alarm aktiv ist
Wenn deaktiviert (Aus), erscheint der Alarmzustand nicht im Diagnosefenster für Bediener
und nicht im Alarmprotokoll.
Eine aus 16 alphanumerischen Zeichen bestehende Kennzeichnung, die in der
Diagnosestatusleiste sowie in der Bedienerebene, Ansicht „Diagnose" als Diagnosemeldung
angezeigt wird – siehe Seite 23.
Mit der Banksteuerung kann eine Bank von Ausgabegeräten wie z. B. Pumpen, Heizungen
oder Ventilatoren im Rahmen einer Vertauschungsstrategie ein-und ausgeschaltet werden.
Falls erforderlich, kann eines der beiden Verschleißausgleichsschemata (Rotieren oder FIFO
[First In First Out]) ausgewählt werden.
Für die Banksteuerung sind bis zu 6 Stufen konfigurierbar; jeder Stufe kann ein Relais oder
ein Digitalausgang zugewiesen werden. Jede Stufe besitzt einen zugewiesenen Schaltwert
für das Einschalten, Ausschalten und einen Anfangswert für den Ausgang. Alle Stufen eines
Verschleißausgleichsschemas müssen das gleiche Schema verwenden (Rotieren oder FIFO).
Das umseitig dargestellte Beispiel veranschaulicht, wie die beiden Modi einen
Verschleißausgleich bei 3 Pumpen in einer Vertauschungsstrategie erreichen.
7 Erweiterte Ebene
81
