ControlMaster CM30, CM50 und CMF310
1 1
Universal-Prozessregler, / , / DIN und Feldmontage 7 Erweiterte Ebene
4 2
7.6.3 Startbedingung Sollwert – Aktuelle PV
Die Auswahl der aktuellen PV reduziert die Verzögerung zwischen dem Ende eines Programms und dem
Anfang des nächsten Programms. Der Prozesswert wird als Programmstartpunkt verwendet und der
Sollwert wird auf den Prozesswert erhöht. Dies hat zur Folge, dass sich die Gesamtsegmentzeit ändert und
eine konstante Rampensteigung beibehalten wird.

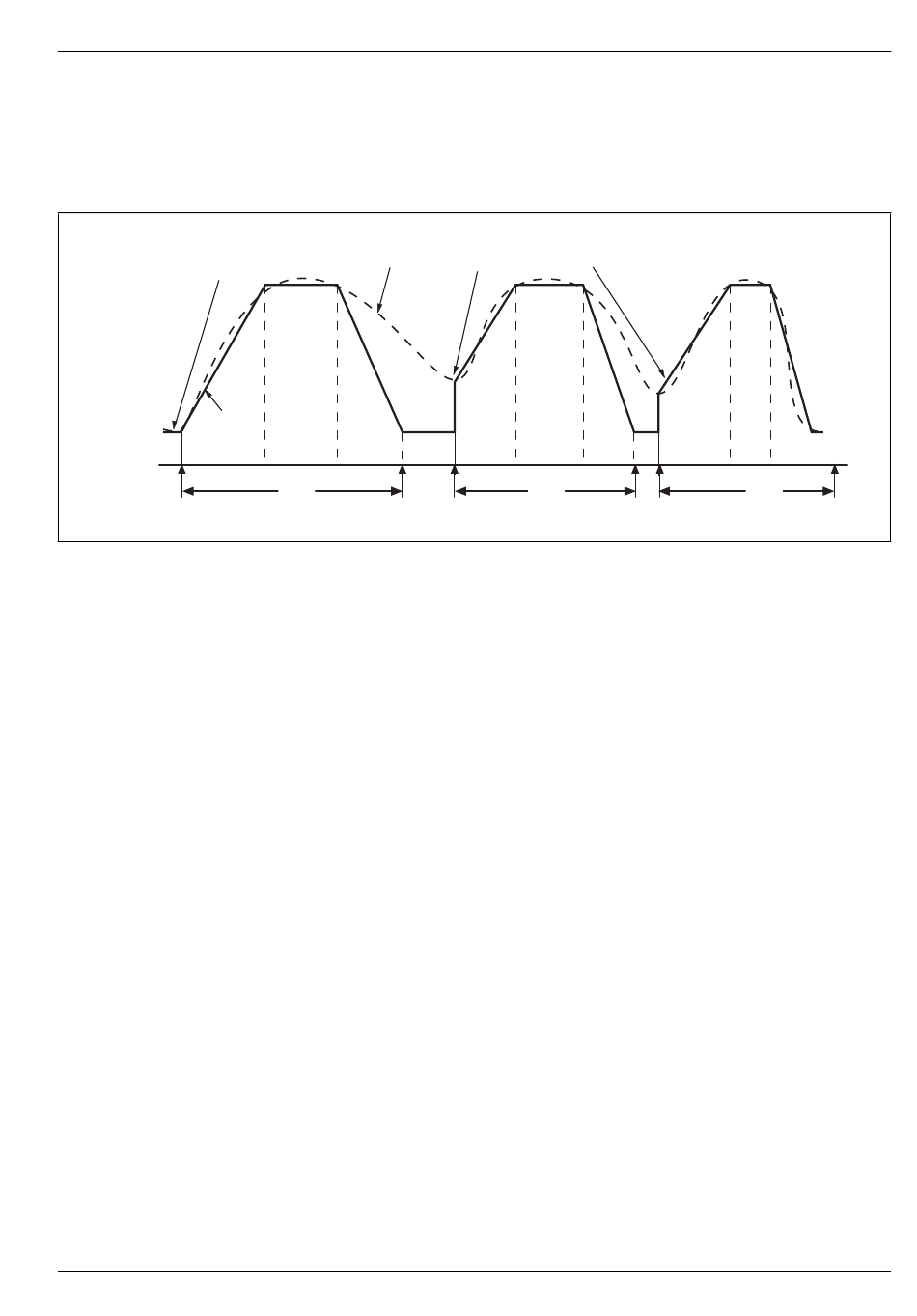

Aktuelle Prozessvariable als
Aktuelle Prozessvariable als
Programmstartebene eingefügt
Programmstartebene eingefügt
Prozessvariable
Seg. 2
Seg. 2 Seg. 3
Seg. 1 Seg. 3
Seg. 2 Seg. 3 Seg. 1
Seg. 1
Programm-
status
Betrieb
Betrieb
Betrieb
Stop Stop
Start Start Start Stop
Fig. 7.3 Strom PV
IM/CM/ED–DE Rev. Z 63
