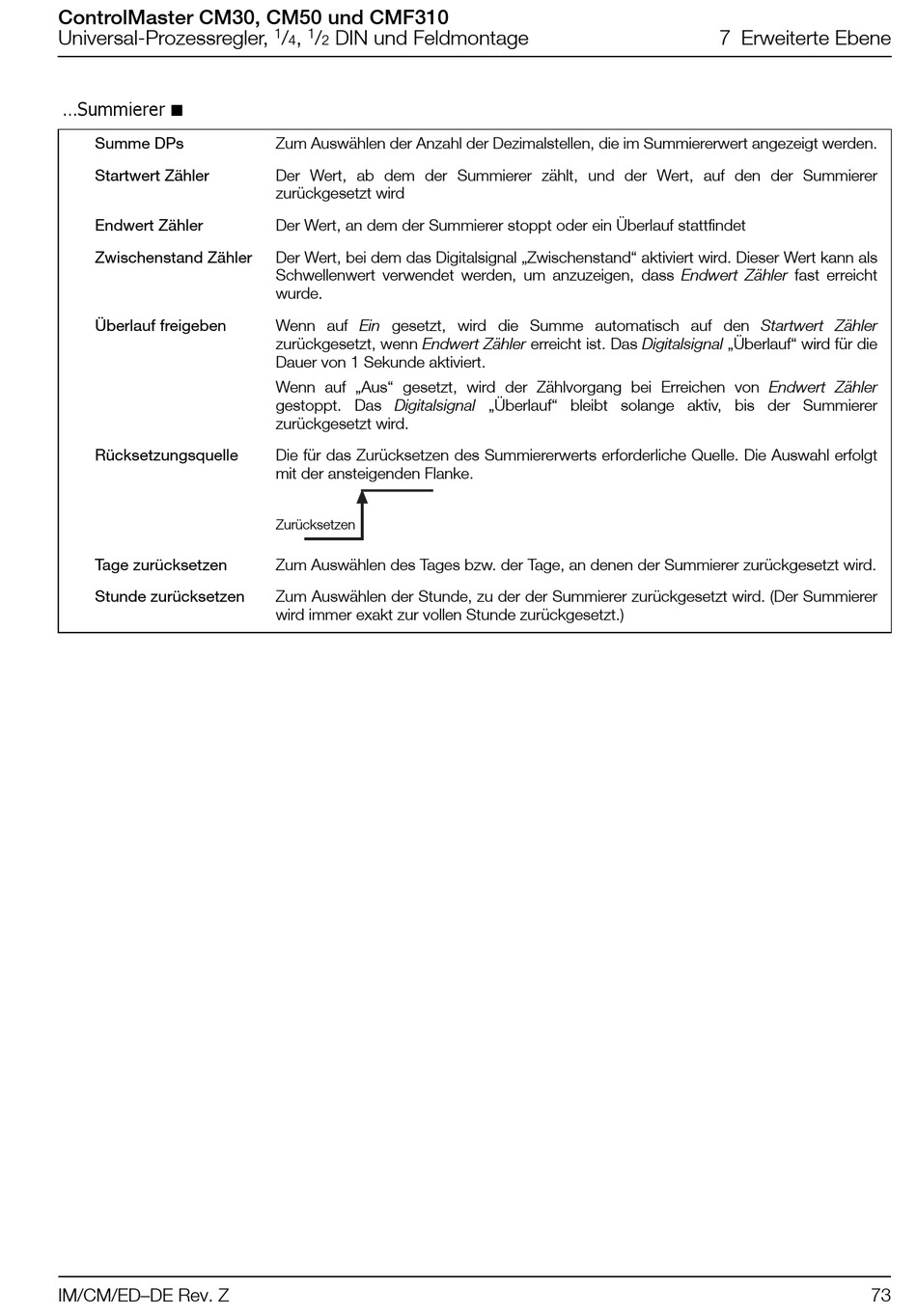

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Summierer

Summe DPs
Startwert Zähler
Endwert Zähler
Zwischenstand Zähler
Überlauf freigeben
Rücksetzungsquelle
Tage zurücksetzen
Stunde zurücksetzen
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2
Zum Auswählen der Anzahl der Dezimalstellen, die im Summiererwert angezeigt werden.
Der Wert, ab dem der Summierer zählt, und der Wert, auf den der Summierer
zurückgesetzt wird
Der Wert, an dem der Summierer stoppt oder ein Überlauf stattfindet
Der Wert, bei dem das Digitalsignal „Zwischenstand" aktiviert wird. Dieser Wert kann als
Schwellenwert verwendet werden, um anzuzeigen, dass Endwert Zähler fast erreicht
wurde.
Wenn auf Ein gesetzt, wird die Summe automatisch auf den Startwert Zähler
zurückgesetzt, wenn Endwert Zähler erreicht ist. Das Digitalsignal „Überlauf" wird für die
Dauer von 1 Sekunde aktiviert.
Wenn auf „Aus" gesetzt, wird der Zählvorgang bei Erreichen von Endwert Zähler
gestoppt. Das Digitalsignal „Überlauf" bleibt solange aktiv, bis der Summierer
zurückgesetzt wird.
Die für das Zurücksetzen des Summiererwerts erforderliche Quelle. Die Auswahl erfolgt
mit der ansteigenden Flanke.
Zurücksetzen
Zum Auswählen des Tages bzw. der Tage, an denen der Summierer zurückgesetzt wird.
Zum Auswählen der Stunde, zu der der Summierer zurückgesetzt wird. (Der Summierer
wird immer exakt zur vollen Stunde zurückgesetzt.)
7 Erweiterte Ebene
73
