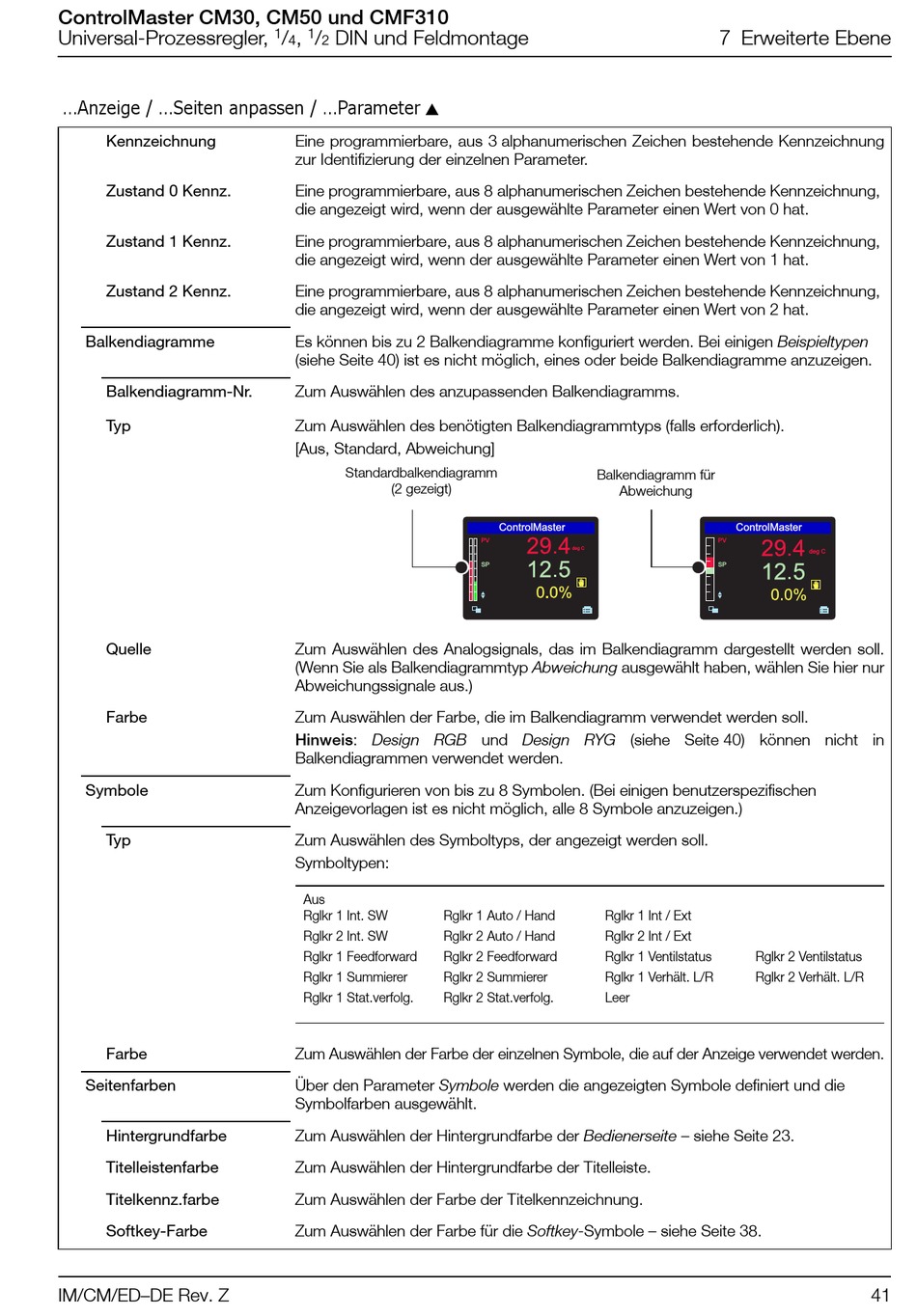

ControlMaster CM30, CM50 und CMF310
Universal-Prozessregler,
...Anzeige / ...Seiten anpassen / ...Parameter
Kennzeichnung
Zustand 0 Kennz.
Zustand 1 Kennz.
Zustand 2 Kennz.
Balkendiagramme
Balkendiagramm-Nr.
Typ
Quelle
Farbe
Symbole
Typ
Farbe
Seitenfarben
Hintergrundfarbe
Titelleistenfarbe
Titelkennz.farbe
Softkey-Farbe
IM/CM/ED–DE Rev. Z
1 1
/ , / DIN und Feldmontage
4 2

Eine programmierbare, aus 3 alphanumerischen Zeichen bestehende Kennzeichnung
zur Identifizierung der einzelnen Parameter.
Eine programmierbare, aus 8 alphanumerischen Zeichen bestehende Kennzeichnung,
die angezeigt wird, wenn der ausgewählte Parameter einen Wert von 0 hat.
Eine programmierbare, aus 8 alphanumerischen Zeichen bestehende Kennzeichnung,
die angezeigt wird, wenn der ausgewählte Parameter einen Wert von 1 hat.
Eine programmierbare, aus 8 alphanumerischen Zeichen bestehende Kennzeichnung,
die angezeigt wird, wenn der ausgewählte Parameter einen Wert von 2 hat.
Es können bis zu 2 Balkendiagramme konfiguriert werden. Bei einigen Beispieltypen
(siehe Seite 40) ist es nicht möglich, eines oder beide Balkendiagramme anzuzeigen.
Zum Auswählen des anzupassenden Balkendiagramms.
Zum Auswählen des benötigten Balkendiagrammtyps (falls erforderlich).
[Aus, Standard, Abweichung]
Standardbalkendiagramm
(2 gezeigt)
Zum Auswählen des Analogsignals, das im Balkendiagramm dargestellt werden soll.
(Wenn Sie als Balkendiagrammtyp Abweichung ausgewählt haben, wählen Sie hier nur
Abweichungssignale aus.)
Zum Auswählen der Farbe, die im Balkendiagramm verwendet werden soll.
Hinweis: Design RGB und Design RYG (siehe Seite 40) können nicht in
Balkendiagrammen verwendet werden.
Zum Konfigurieren von bis zu 8 Symbolen. (Bei einigen benutzerspezifischen
Anzeigevorlagen ist es nicht möglich, alle 8 Symbole anzuzeigen.)
Zum Auswählen des Symboltyps, der angezeigt werden soll.
Symboltypen:
Aus
Rglkr 1 Int. SW Rglkr 1 Auto / Hand
Rglkr 2 Int. SW Rglkr 2 Auto / Hand
Rglkr 1 Feedforward Rglkr 2 Feedforward
Rglkr 1 Summierer Rglkr 2 Summierer
Rglkr 1 Stat.verfolg. Rglkr 2 Stat.verfolg.
Zum Auswählen der Farbe der einzelnen Symbole, die auf der Anzeige verwendet werden.
Über den Parameter Symbole werden die angezeigten Symbole definiert und die
Symbolfarben ausgewählt.
Zum Auswählen der Hintergrundfarbe der Bedienerseite – siehe Seite 23.
Zum Auswählen der Hintergrundfarbe der Titelleiste.
Zum Auswählen der Farbe der Titelkennzeichnung.
Zum Auswählen der Farbe für die Softkey-Symbole – siehe Seite 38.
Balkendiagramm für
Abweichung
ControlMaster
PV
deg C
SP
Rglkr 1 Int / Ext
Rglkr 2 Int / Ext
Rglkr 1 Ventilstatus
Rglkr 1 Verhält. L/R
Leer
7 Erweiterte Ebene
ControlMaster
PV
deg C
SP
Rglkr 2 Ventilstatus
Rglkr 2 Verhält. L/R
41
