ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
4.5.4 Analogeingänge
Analog-
eingang 1
Analog-
eingang 2
Messumformer-SVE
* Unter Verwendung der internen Messumformer-SVE.
** Wenn es sich bei den Analogeingängen 1 oder 2 um TE-Eingänge handelt, bauen Sie den mitgelieferten
Vergleichsstellensensor ein.
(Alternativ kann eine externe, feste Vergleichsmessstelle [Referenz] genutzt werden, wenn der Regler auf die
Verwendung von Eingangsgrößen im Millivoltbereich programmiert ist und der geeignete Thermoelement-
Linearisierer ausgewählt wurde.)
*** Analogeingang 2 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 1 als TE-Eingang
verwendet wird.
**** Um auch für mA-Eingangstypen eine Kontinuität des Regelkreises sicherzustellen, wenn der Regler ausgeschaltet
wird, bauen Sie, wie dargestellt, eine ausreichend bemessene Diode ein (z. B. Typ 1N4148 oder äquivalent).
: 3-Leiter-Widerstandsthermometer: Die 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal
Hinweis
20  betragen.

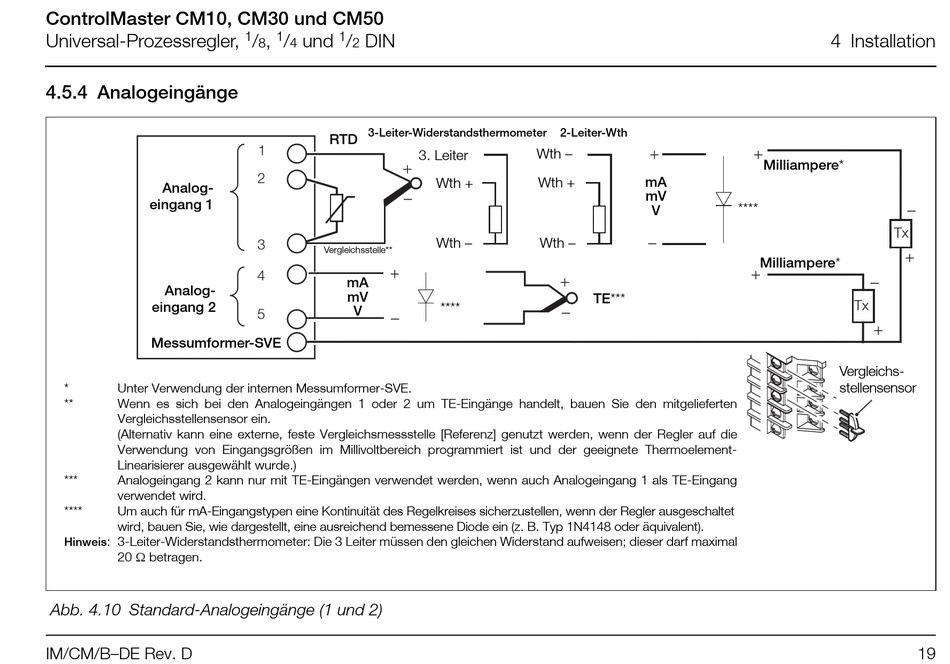

Abb. 4.10 Standard-Analogeingänge (1 und 2)
IM/CM/B–DE Rev. D
1 1 1
/ , / und / DIN
8 4 2
3-Leiter-Widerstandsthermometer
RTD
1
3. Leiter
+
2
–
3
Vergleichsstelle**
+
4
mA
mV
5 V
–
2-Leiter-Wth
Wth –
Wth +
Wth +
Wth – Wth –
TE***
****
+ +
Milliampere*
mA
mV
****
V
–
Milliampere*
+
4 Installation
–
Tx
+
–
Tx
+
Vergleichs-
stellensensor
19
