4.2 SCHALTPLAN UND BESCHREIBUNG DER ANSCHLÜSSE

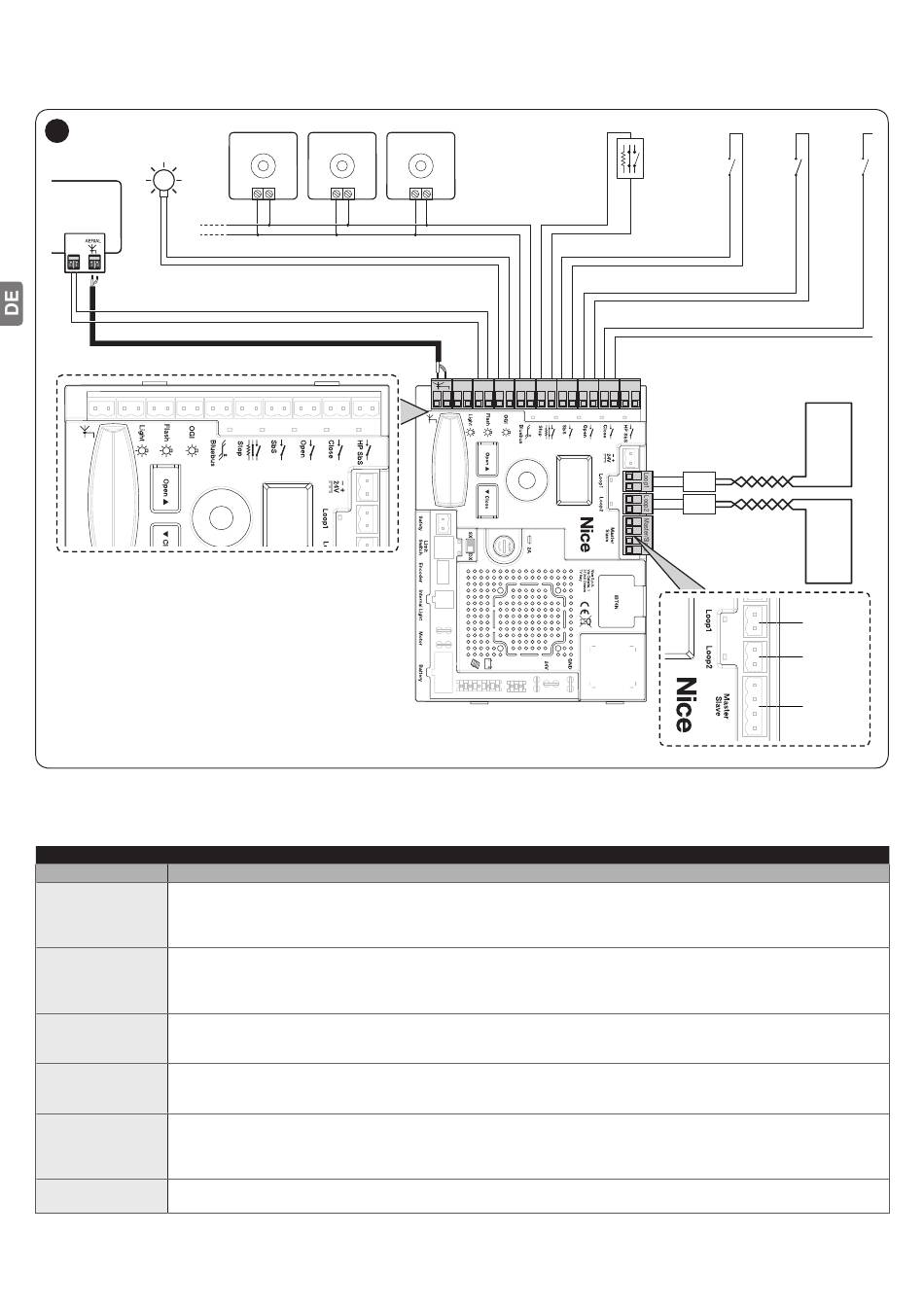

4.2.1 Schaltplan

34
OGI
24V 4W
FLASH
4.2.2 Beschreibung der Anschlüsse
ELEKTRISCHE ANSCHLÜSSE
Klemmen Beschreibung
Ausgang für Blinklicht „Schrankenbaum-Lichter"; es können 24-V-Signaleinrichtungen mit maximal 10 W angeschlossen
werden.
LIGHT
Kann mit dem Programmiergerät Oview auch für andere Funktionen programmiert (siehe Kapitel „PROGRAMMIERUNG")
oder neu konfiguriert werden.
Ausgang für Blinkleuchte; angeschlossen werden können 12-V-Leuchten mit max. 21 W oder eine Nice Blinkleuchte LUCY B,
MLB oder MLBT.
FLASH
Kann mit dem Programmiergerät Oview auch für andere Funktionen programmiert (siehe Kapitel „PROGRAMMIERUNG")
oder neu konfiguriert werden.
Ausgang „Leuchte Schranke offen"; angeschlossen werden kann eine 24-V-Signalleuchte mit max. 10 W.
Kann mit dem Programmiergerät Oview auch für andere Funktionen programmiert (siehe Kapitel „PROGRAMMIERUNG")
OGI
oder neu konfiguriert werden.
An dieser Klemme können kompatible Geräte angeschlossen werden. Alle Geräte werden mit nur zwei Leitern, die sowohl
BLUEBUS der Stromversorgung als auch der Signalübertragung dienen, parallel geschaltet.
Weitere Informationen über BlueBUS sind in Abschnitt „BlueBUS" enthalten.
Eingang für Geräte, die bei Auslösung ein sofortiges Anhalten des laufenden Bewegungsvorgangs gefolgt von einer
kurze Reversierung bewirken. Mit entsprechenden Maßnahmen können am Eingang Schließ- und Öffnungskontakte oder
STOP
Vorrichtungen mit konstantem Widerstand angeschlossen werden.
Weitere Informationen über STOP sind in Abschnitt „Eingang STOP" enthalten.
Eingang für Vorrichtungen, welche die Bewegung im Schrittbetrieb steuern; es können „Normalerweise geöffnete" Kontakte
SbS
angeschlossen werden.
212 – DEUTSCH
EPMB/EPLB TX
Bluebus Bluebus Bluebus
RX
Light Flash OGI Bluebus Stop SbS Open Close HPSbS
NO
NC
NO NO NO
8K2
LOOP1
D1
D2
LOOP2
LOOP 1
LOOP 2
MASTER
SLAVE
NO
Tabelle 4
