FEHLERSUCHE
Symptome
Der Funksender steuert den
Schrankenheber nicht an und die LED
am Sender leuchtet nicht
Der Funksender steuert den
Schrankenheber nicht an, aber die LED
am Sender leuchtet auf
Es erfolgt keine Betätigung
Es wird keine Bewegung angesteuert
und die Blinkleuchte blinkt nicht
Es erfolgt keine Bewegung und die
Blinkleuchte blinkt einige Male
Die Bewegung beginnt, aber es erfolgt
sofort eine Bewegungsumkehr
Die Bewegung wird mit geringer
Geschwindigkeit ausgeführt
Der Slave-Schrankenheber führt die
Bewegungen nicht aus
Die Bewegung wird umgekehrt
ausgeführt

8.2 DIAGNOSE

Die Steuerung bietet folgende Diagnostikverfahren:
– Meldungen an der Steuereinheit mittels LEDs
– Diagnostik über Display
– Fehlermeldungen über Display
– Signale der Blinkleuchte.

8.3 ANZEIGEN DURCH DIE STEUERUNG

Die LEDs an den Klemmen an der Steuerungseinheit geben
spezielle Signale sowohl zur Meldung des normalen Betriebs
als auch zur Meldung etwaiger Störungen aus.
In der folgenden Tabelle werden die Ursachen und Lösungen
für jeden Signaltyp beschrieben.

LEDS DER AUF DER STEUERUNGSEINHEIT VORHANDENEN KLEMMEN

Status Bedeutung
LED STOP
Ausgeschaltet Auslösung des STOP-Eingangs
Dauerleuchten Alles korrekt
LED Sbs
Ausgeschaltet Alles korrekt
Dauerleuchten Ansprechen des Eingangs Sbs
LED OPEN
Ausgeschaltet Alles korrekt
Dauerleuchten Auslösung des Eingangs „OPEN"
226 – DEUTSCH
Empfohlene Überprüfungen
Prüfen, ob die Batterien des Senders leer sind, ggf. auswechseln.
Prüfen, ob der Sender korrekt im Funkempfänger gespeichert ist.
Prüfen, ob der Getriebemotor mit Netzspannung gespeist wird
Sicherstellen, dass die Sicherungen F1 und F2 nicht unterbrochen sind. In diesem Fall die Ursache
der Störung überprüfen und die Sicherungen anschließend ersetzen (Sicherungen mit gleichen
Stromwerten und Eigenschaften).
Prüfen, ob der Befehl tatsächlich empfangen wird. Wenn der Befehl den Eingang Sbs erreicht, muss
die dazugehörige LED „Sbs" aufleuchten. Wenn dagegen der Funksender benutzt wird, muss die LED
„BlueBUS" zweimal schnell blinken.
Blinkanzahl zählen und in „Tabelle 15" überprüfen.
Die gewählte Kraft könnte für den Schrankenbaumtyp zu gering sein. Prüfen, ob der Schrankenbaum
ordnungsgemäß ausbalanciert ist und gegebenenfalls eine größere Kraft wählen.
Die Bewegung startet von einem der Endanschläge nicht oder die Steuerung erkennt den Endschalter
nicht.
Elektrischen Anschluss des Endschalters überprüfen.
Prüfen, ob die „Master/Slave"-Einlernphase an beiden Schrankenhebern durchgeführt wurde.
Prüfen, ob der Installationswähler in der richtigen Stellung ist (siehe Abschnitt „Auswahl der
Richtung").
A
B
Mögliche Lösung
Die am Eingang STOP angeschlossenen Vorrichtungen überprüfen.
Eingang STOP aktiviert.
Eingang Sbs nicht aktiviert.
Korrekt, wenn das an den Eingang SbS angeschlossene Gerät tatsächlich aktiviert ist.
Eingang OPEN nicht aktiviert.
Korrekt, wenn das an den Eingang OPEN angeschlossene Gerät tatsächlich aktiviert ist

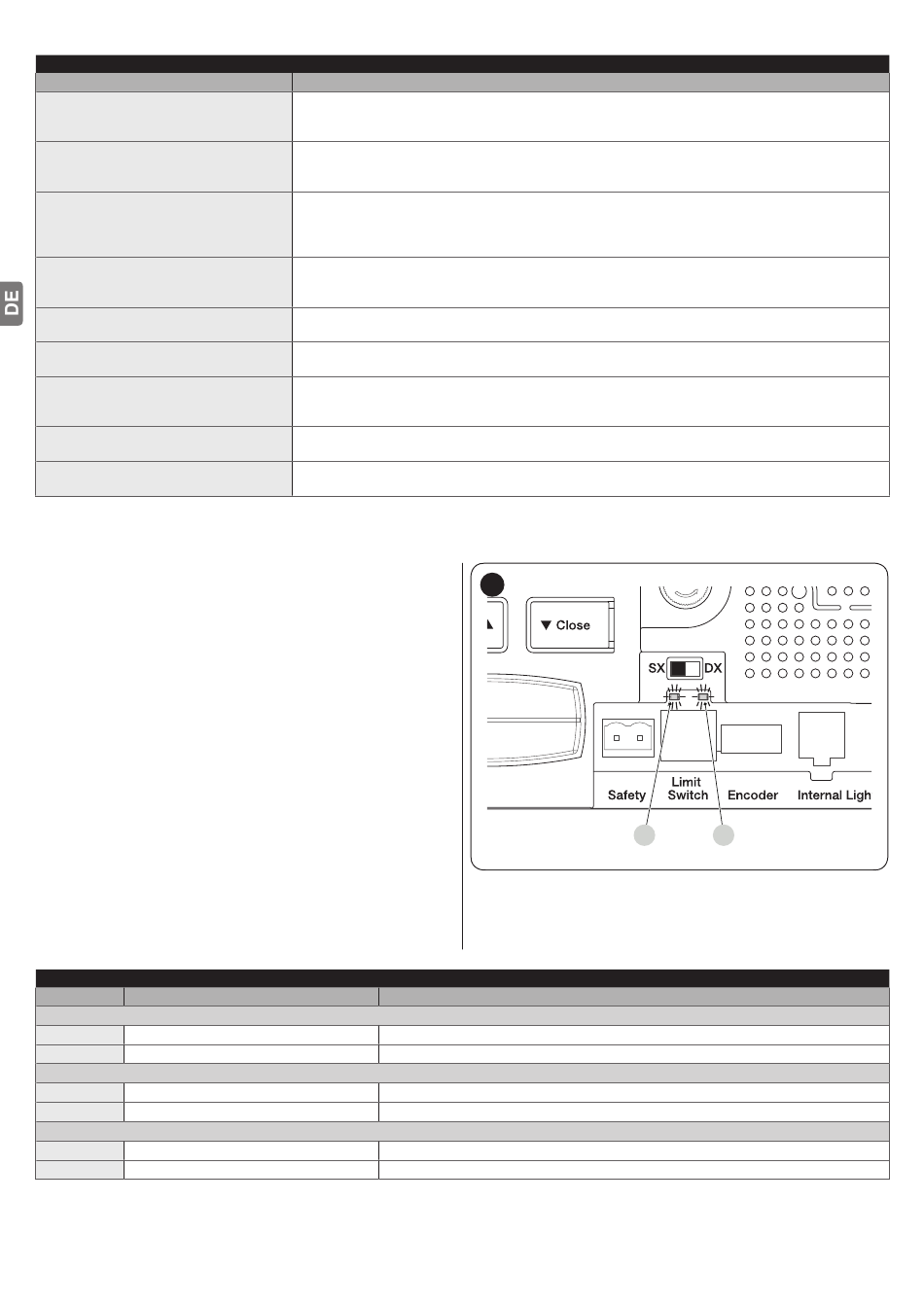

45
A
LED Endschalter FC1
LED Endschalter FC2
Tabelle 9
B
Tabelle 10
