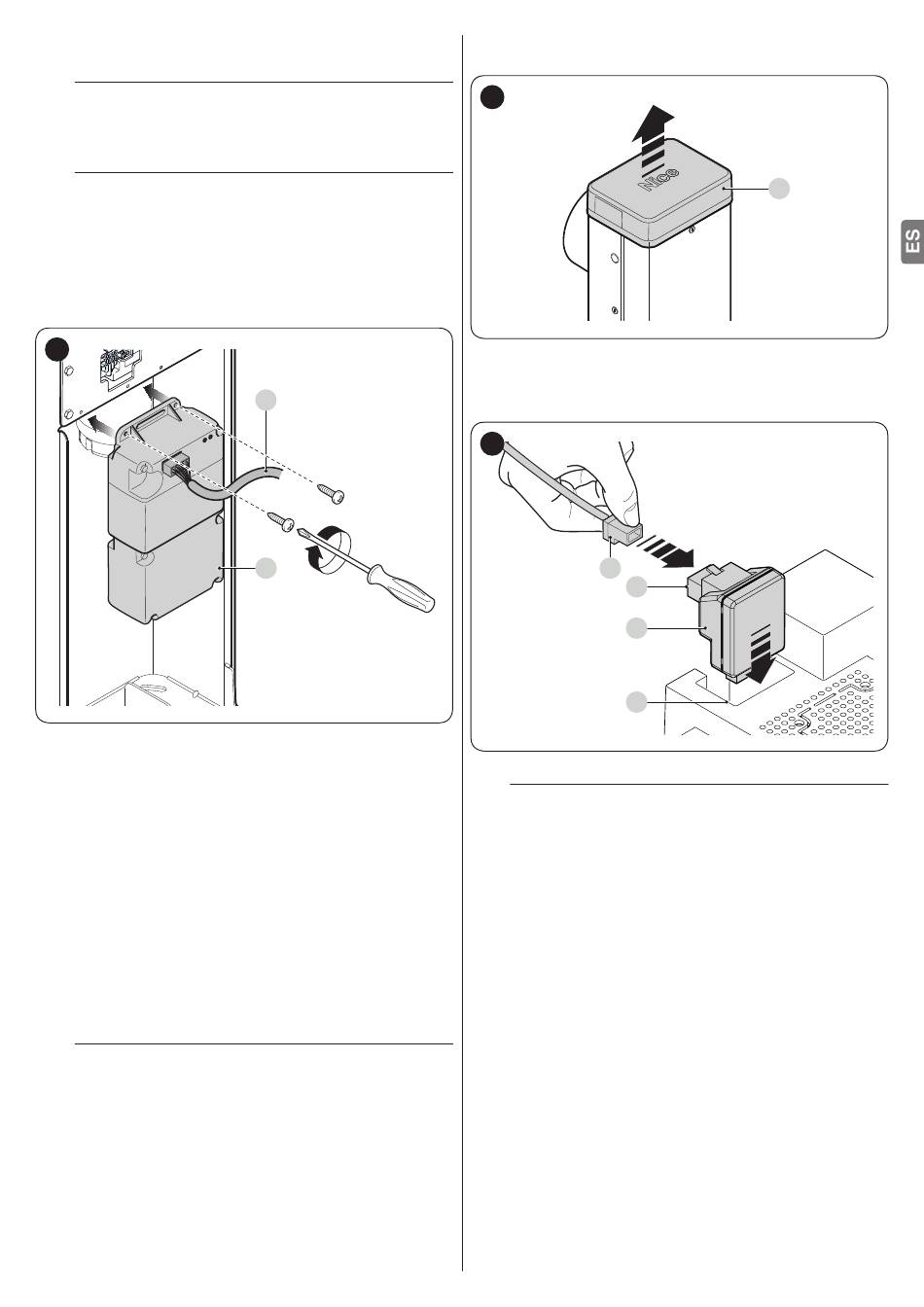

9.5 CONEXIÓN E INSTALACIÓN DE LA BATERÍA
DE RESERVA
f
La conexión eléctrica de la batería a la central
debe efectuarse sólo después de terminar con la
instalación y la programación, ya que la batería es
una fuente de alimentación eléctrica de emergencia.
f
Antes de proceder a la instalación de una batería de
reserva, desconectar la alimentación eléctrica de la
central.
Para instalar y conectar la batería:
colocar la batería de reserva
1.
conectar el cable correspondiente al conector de la
2.
batería de reserva
3. activar la alimentación eléctrica de red.
50
9.6 CONEXIÓN DEL PROGRAMADOR OVIEW
Es posible conectar a la central de mando la unidad de
programación "Oview".
Esta unidad permite una rápida y completa programación
de todas las funciones, la regulación de los parámetros, la
actualización del firmware de la central, el diagnóstico para
detectar posibles defectos de funcionamiento y el mantenimiento
periódico.
"Oview" permite trabajar en la central a una distancia máxima
de aproximadamente 100 m. Si varias centrales se han
conectado entre sí en una red "BusT4", conectando "Oview" a
una de estas centrales es posible visualizar en Oview todas las
centrales presentes en la red (máximo 16 centrales).
"Oview" puede permanecer conectado a la central incluso
durante el funcionamiento normal de la automatización,
permitiendo al usuario accionar los mandos por medio de un
menú específico.
a
Antes de conectar la interfaz IBT4N, es necesario
desconectar la alimentación eléctrica de la central
de mando.
B
A
Para instalar la interfaz:
quitar la tapa (A)
1.
51
poner la interfaz (B) en el alojamiento (C) previsto en la
2.
tarjeta electrónica de la central
3. poner el cableado (D) en el alojamiento (E) previsto en la
interfaz.
52
D
E
B
C
Será entonces posible alimentar nuevamente la central.
l
Para más información consultar los manuales
específicos de los dispositivos conectados.

9.7 LOOP DETECTOR

La central dispone de dos entradas específicas para la conexión
de los detectores de masas metálicas de espiras inductivas
(por ejemplo Lp21, Lp22). El funcionamiento de estas entradas
se puede programar con la central misma (ver el capítulo "
PROGRAMACIÓN").

9.7.1 Espiras inductivas

A continuación, algunas advertencias e instrucciones para
realizar las espiras inductivas para conectar al detector.
Consultar en todo caso el manual de instrucciones específico
del detector de espiras inductivas.
A
ESPAÑOL – 185
